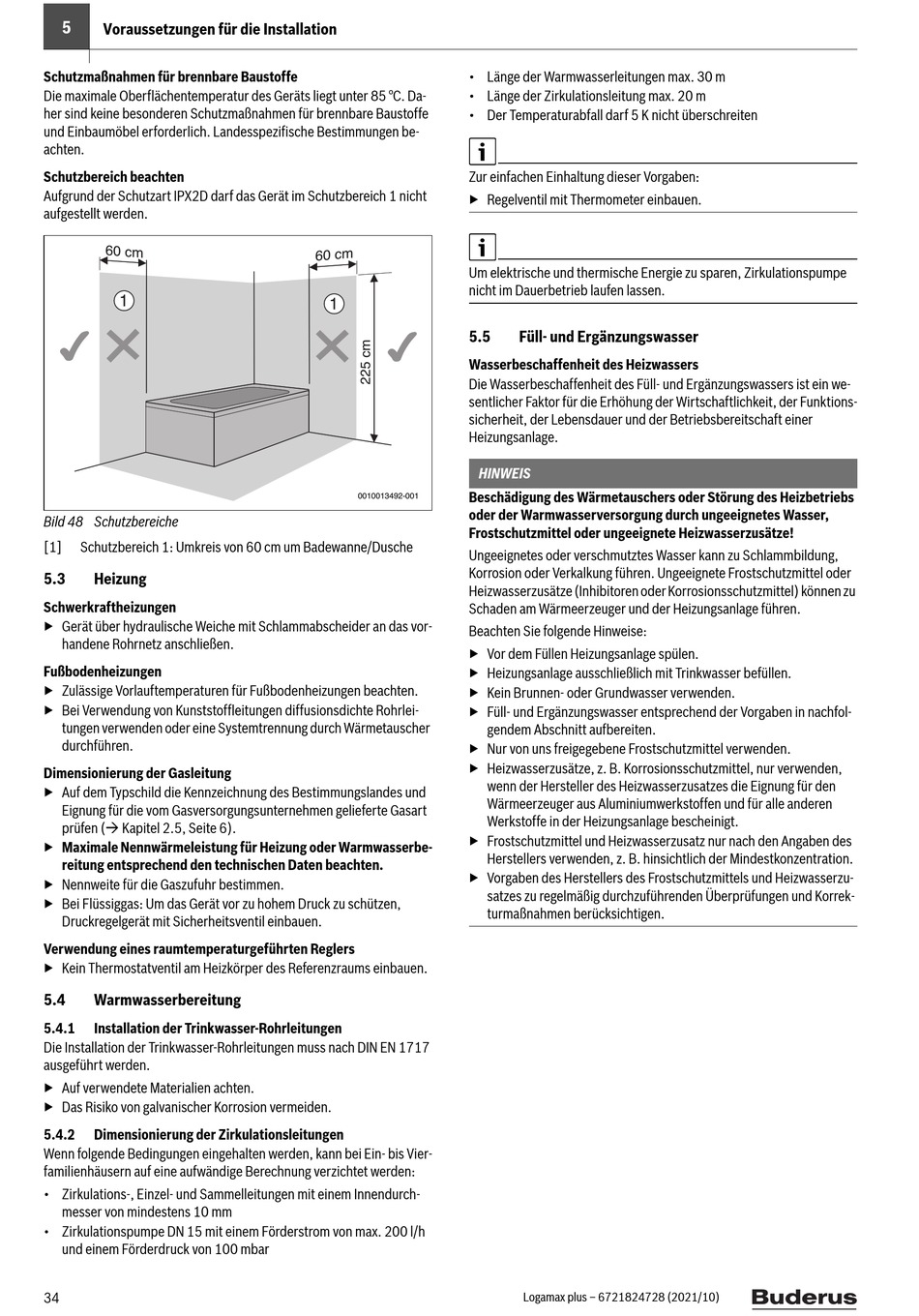

5
Voraussetzungen für die Installation
Schutzmaßnahmen für brennbare Baustoffe
Die maximale Oberflächentemperatur des Geräts liegt unter 85 °C. Da-
her sind keine besonderen Schutzmaßnahmen für brennbare Baustoffe
und Einbaumöbel erforderlich. Landesspezifische Bestimmungen be-
achten.
Schutzbereich beachten
Aufgrund der Schutzart IPX2D darf das Gerät im Schutzbereich 1 nicht
aufgestellt werden.
6 0 cm
1
Bild 48 Schutzbereiche
[1] Schutzbereich 1: Umkreis von 60 cm um Badewanne/Dusche
5.3

Heizung

Schwerkraftheizungen
▶ Gerät über hydraulische Weiche mit Schlammabscheider an das vor-
handene Rohrnetz anschließen.
Fußbodenheizungen
▶ Zulässige Vorlauftemperaturen für Fußbodenheizungen beachten.
▶ Bei Verwendung von Kunststoffleitungen diffusionsdichte Rohrlei-
tungen verwenden oder eine Systemtrennung durch Wärmetauscher
durchführen.
Dimensionierung der Gasleitung
▶ Auf dem Typschild die Kennzeichnung des Bestimmungslandes und
Eignung für die vom Gasversorgungsunternehmen gelieferte Gasart
prüfen ( Kapitel 2.5, Seite 6).
▶ Maximale Nennwärmeleistung für Heizung oder Warmwasserbe-
reitung entsprechend den technischen Daten beachten.
▶ Nennweite für die Gaszufuhr bestimmen.
▶ Bei Flüssiggas: Um das Gerät vor zu hohem Druck zu schützen,
Druckregelgerät mit Sicherheitsventil einbauen.
Verwendung eines raumtemperaturgeführten Reglers
▶ Kein Thermostatventil am Heizkörper des Referenzraums einbauen.
5.4

Warmwasserbereitung

5.4.1

Installation der Trinkwasser-Rohrleitungen

Die Installation der Trinkwasser-Rohrleitungen muss nach DIN EN 1717
ausgeführt werden.
▶ Auf verwendete Materialien achten.
▶ Das Risiko von galvanischer Korrosion vermeiden.
5.4.2

Dimensionierung der Zirkulationsleitungen

Wenn folgende Bedingungen eingehalten werden, kann bei Ein- bis Vier-
familienhäusern auf eine aufwändige Berechnung verzichtet werden:
• Zirkulations-, Einzel- und Sammelleitungen mit einem Innendurch-
messer von mindestens 10 mm
• Zirkulationspumpe DN 15 mit einem Förderstrom von max. 200 l/h
und einem Förderdruck von 100 mbar
34
• Länge der Warmwasserleitungen max. 30 m
• Länge der Zirkulationsleitung max. 20 m
• Der Temperaturabfall darf 5 K nicht überschreiten
Zur einfachen Einhaltung dieser Vorgaben:
▶ Regelventil mit Thermometer einbauen.
6 0 c m
Um elektrische und thermische Energie zu sparen, Zirkulationspumpe
nicht im Dauerbetrieb laufen lassen.
1
5.5
Wasserbeschaffenheit des Heizwassers
Die Wasserbeschaffenheit des Füll- und Ergänzungswassers ist ein we-
sentlicher Faktor für die Erhöhung der Wirtschaftlichkeit, der Funktions-
sicherheit, der Lebensdauer und der Betriebsbereitschaft einer
Heizungsanlage.
HINWEIS
Beschädigung des Wärmetauschers oder Störung des Heizbetriebs
0010013492-001
oder der Warmwasserversorgung durch ungeeignetes Wasser,
Frostschutzmittel oder ungeeignete Heizwasserzusätze!
Ungeeignetes oder verschmutztes Wasser kann zu Schlammbildung,
Korrosion oder Verkalkung führen. Ungeeignete Frostschutzmittel oder
Heizwasserzusätze (Inhibitoren oder Korrosionsschutzmittel) können zu
Schaden am Wärmeerzeuger und der Heizungsanlage führen.
Beachten Sie folgende Hinweise:
▶ Vor dem Füllen Heizungsanlage spülen.
▶ Heizungsanlage ausschließlich mit Trinkwasser befüllen.
▶ Kein Brunnen- oder Grundwasser verwenden.
▶ Füll- und Ergänzungswasser entsprechend der Vorgaben in nachfol-
gendem Abschnitt aufbereiten.
▶ Nur von uns freigegebene Frostschutzmittel verwenden.
▶ Heizwasserzusätze, z. B. Korrosionsschutzmittel, nur verwenden,
wenn der Hersteller des Heizwasserzusatzes die Eignung für den
Wärmeerzeuger aus Aluminiumwerkstoffen und für alle anderen
Werkstoffe in der Heizungsanlage bescheinigt.
▶ Frostschutzmittel und Heizwasserzusatz nur nach den Angaben des
Herstellers verwenden, z. B. hinsichtlich der Mindestkonzentration.
▶ Vorgaben des Herstellers des Frostschutzmittels und Heizwasserzu-
satzes zu regelmäßig durchzuführenden Überprüfungen und Korrek-
turmaßnahmen berücksichtigen.
Füll- und Ergänzungswasser
