11
Inspektion und Wartung
▶ Schrauben [1] 3 Umdrehungen lösen und Wasser ablaufen lassen.
1
1

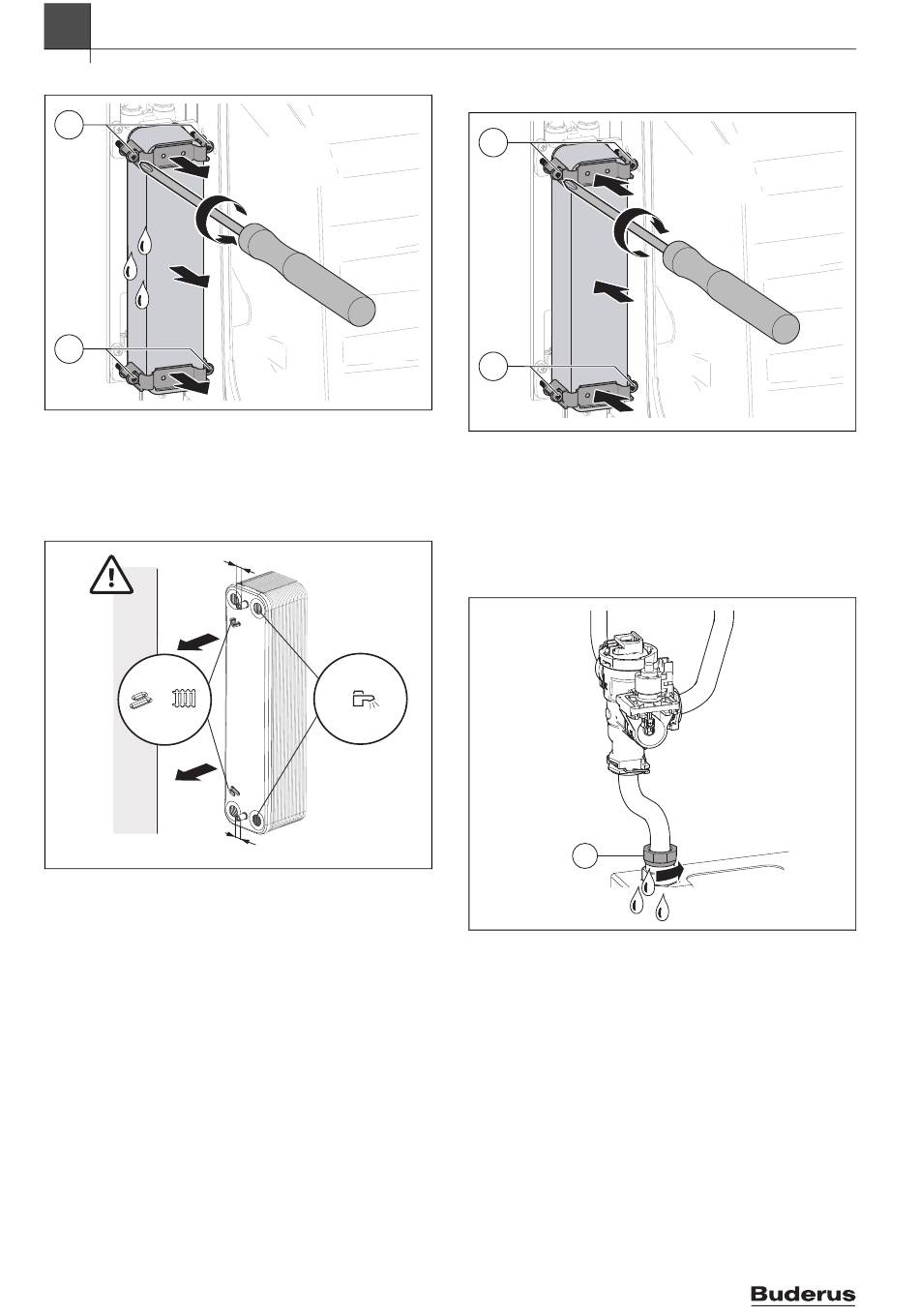

Bild 53 Plattenwärmetauscher ausbauen
▶ Schrauben und Halter abnehmen.
▶ Plattenwärmetauscher aus dem Gerät nehmen.
▶ Gebrauchte Dichtungen entsorgen.
▶ Beim Einsetzen des neuen Plattenwärmetauschers auf die richtige
Position achten.
=
Ø 7,1 mm
Bild 54 Position des Plattenwärmetauschers prüfen
96
0010037592-001
Ø 8 mm
0010039409-001
▶ Neuen Plattenwärmetauscher mit 4 neuen Dichtungen (8 x 25,8) ein-
setzen.
1
1
Bild 55 Plattenwärmetauscher einbauen
[1] M 6 × 60
▶ Plattenwärmetauscher mit Halter und Schrauben [1] wieder
befestigen.

11.24 Motor des 3-Wege-Ventils ersetzen

▶ Gefäß zum Auffangen von Tropfwasser aufstellen.
▶ Überwurfmutter [1] lösen und Wasser ablaufen lassen.
1
Bild 56 Wasser aus dem Wärmetauscher ablassen
▶ Klammern auf der rechten Seite und auf der Rückseite lösen.
Logamax plus – 6721824728 (2021/10)
1,0 - 1,5 Nm
0010038455-001
0010038459-001
