11
Inspektion und Wartung

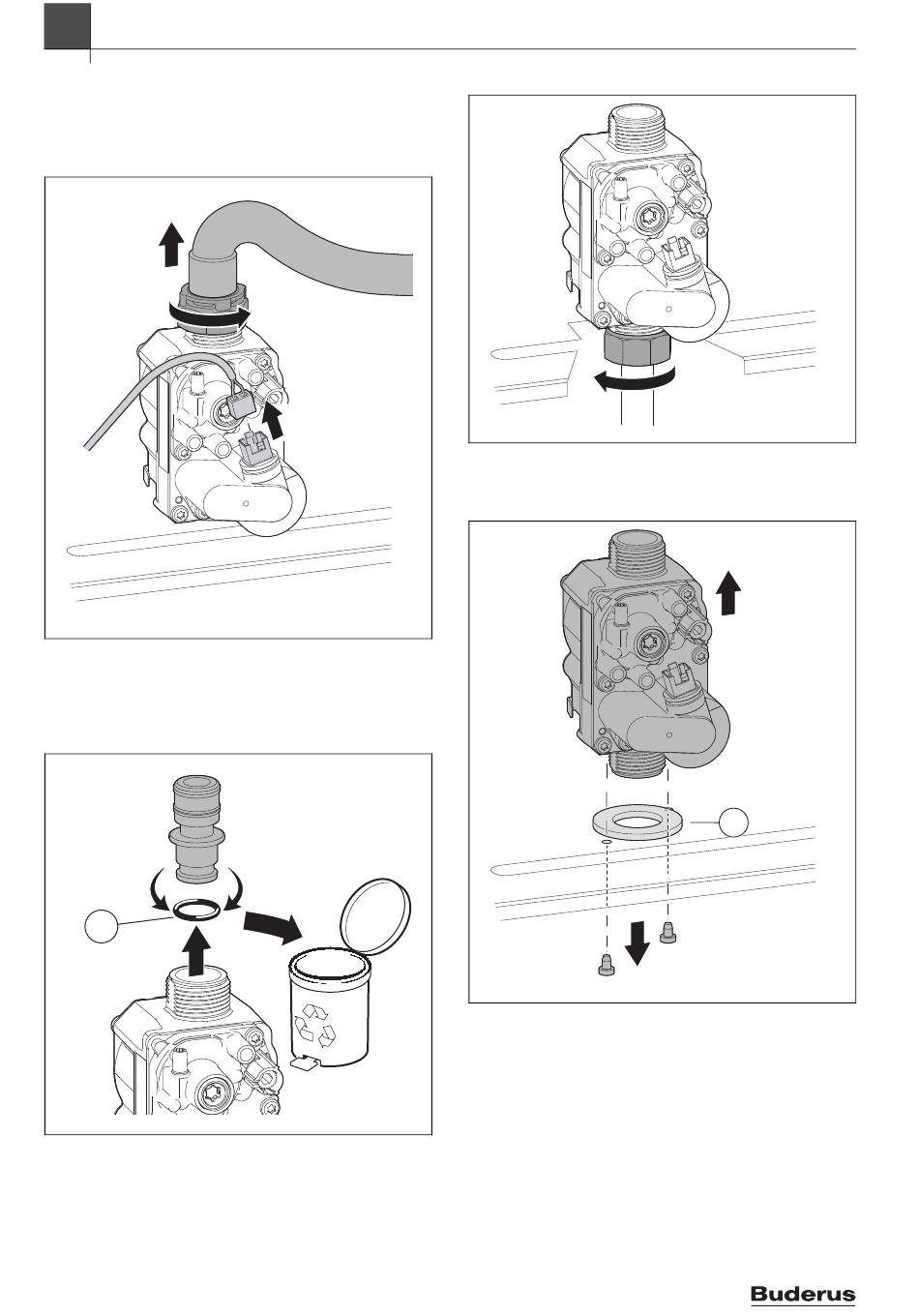

11.19 Gasarmatur ersetzen
▶ Gashahn schließen.
▶ Stecker abziehen.
▶ Überwurfmutter lösen.
▶ Überwurfmutter mit Gasschlauch abnehmen.
3.
Bild 39 Stecker an der Gasarmatur abziehen und Überwurfmutter mit
Gasschlauch abnehmen
▶ Gasdrossel abnehmen.
▶ O-Ring entsorgen.
▶ Gasdrossel aufbewahren.
5.
1
4.
Bild 40 Gasdüse abnehmen
[1]
12 × 3
92
2.
1.
0010037584-001
0010037585-001
▶ Überwurfmutter unten lösen.
Bild 41 Überwurfmutter lösen
▶ Schrauben entfernen.
▶ Gasarmatur mit Dichtung abnehmen.
Bild 42 Gasarmatur ausbauen
[1]
41 × 3
▶ Neue Gasarmatur mit Dichtung einsetzen.
▶ Gasarmatur mit Schrauben befestigen.
Logamax plus – 6721824728 (2021/10)
1.
0010037586-001
3.
1
2.
0010037587-001
