Buderus Logamax plus GBH172i-24 T100S Installations- Und Wartungsanleitung Seite 87

▶ Verriegelung der Venturidüse lösen [4].
▶ Venturirohr mit einer Rechtsdrehung abnehmen [5].
4.

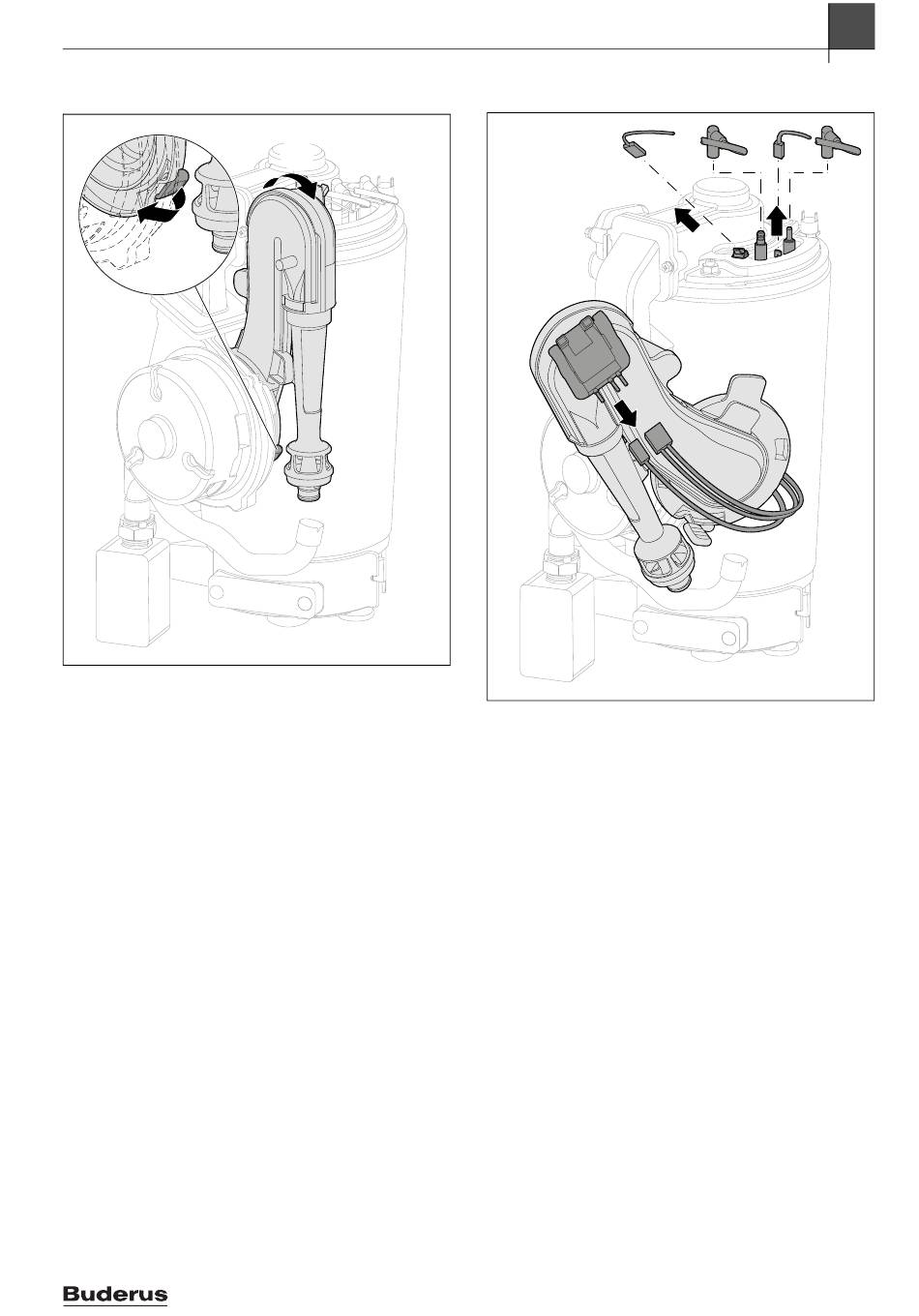

Bild 19 Venturirohr abnehmen
▶ Untere Kabel am Zündfunkengenerator auf der Rückseite des Ventu-
rirohrs abziehen [6].
Logamax plus – 6721824728 (2021/10)
5.
0010033152-001
Inspektion und Wartung
▶ Kabel der Zünd- und Überwachungselektrode sowie Erdungskabel
abziehen [7].
7.
6.
Bild 20 Kabel abziehen
▶ Schraube am Brennerdeckel entfernen [8].
11
7.
0010033153-001
87
