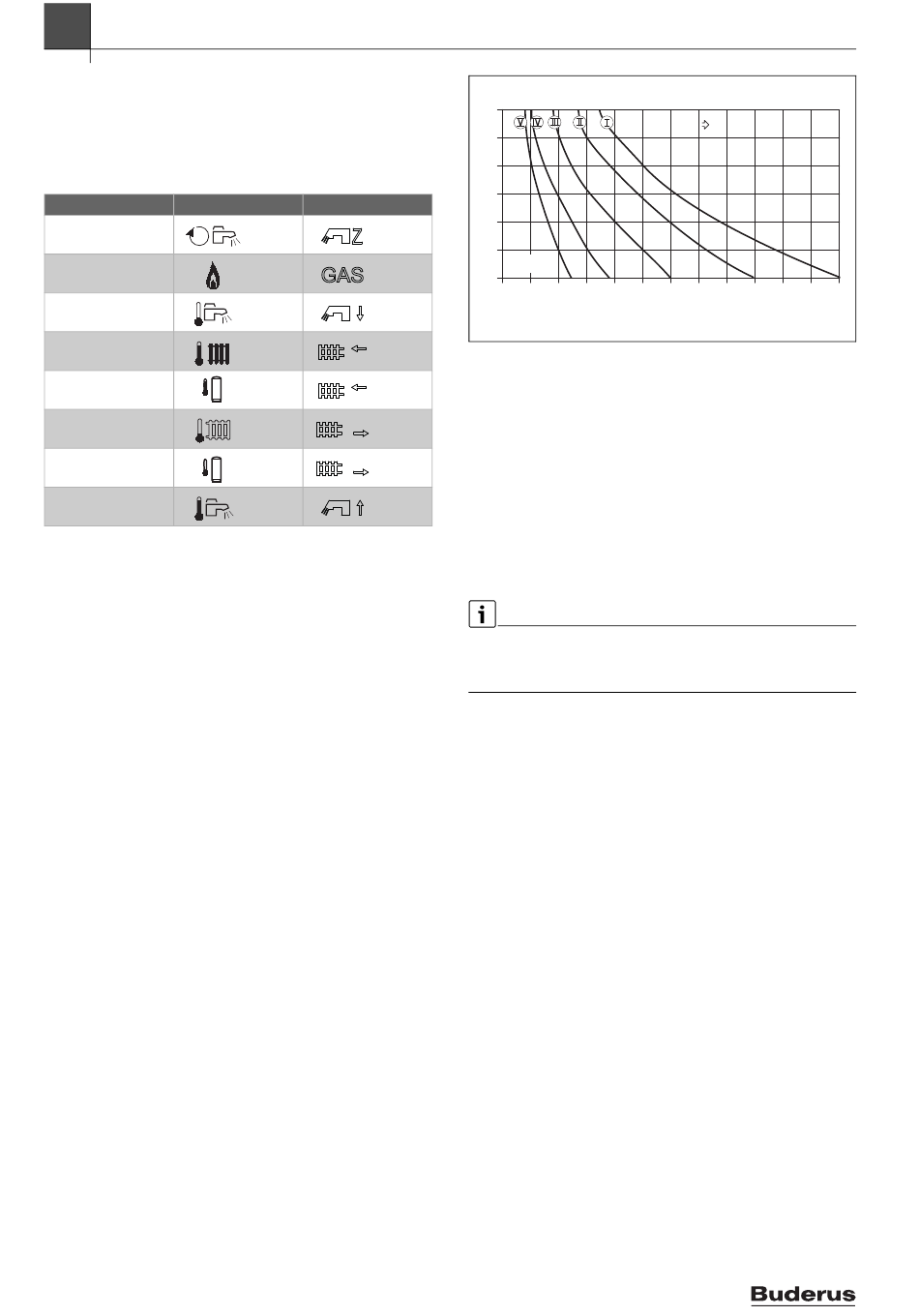

6.2 Symbolerklärung
In der Anleitung und auf dem Gerät werden unterschiedliche Symbole
genutzt.
Symbol für

Anleitung

Zirkulation
Gas
Kaltwasser
Heizungsvorlauf
Warmwasserleitung
vom Pufferspeicher
Heizungsrücklauf
Kaltwasserleitung zum
Pufferspeicher
Warmwasser
Tab. 68 Unterschiedliche Symbole für Anleitung und Gerät
6.3 Ausdehnungsgefäß (Zubehör)
Pufferspeicher mit maximal 400 l Inhalt
Für Pufferspeicher mit maximal 400 l Inhalt kann das als Zubehör erhält-
liche 50 l Ausdehnungsgefäß (Zubehö r Nr. Nr. 1485) verwendet wer-
den.
Folgende Betriebsbedingungen sind erforderlich:
• Das in Bild 50 genannte maximale Anlagenvolumen wird nicht über-
schritten.
• 90 °C maximale Wassertemperatur vom Pufferspeicher
• Betriebsdruck der Heizung 1 - 1,5 bar
• Vordruck des Ausdehnungsgefäßes 0,7 - 0,9 bar
• Mindestwasservorlage: 0,5 % der gesamten Heizungsanlage.
▶ Genaue Größe des Ausdehnungsgefäßes nach EN 12 828 ermitteln.
Das folgende Diagramm ermöglicht die überschlägige Schätzung, ob das
Ausdehnungsgefäß ausreicht oder ein zusätzliches Ausdehnungsgefäß
benötigt wird (nicht für Fußbodenheizung).
Für die gezeigten Kennlinien wurden folgende Eckdaten berücksichtigt:
• Arbeitsdruckdifferenz des Sicherheitsventils von 0,5 bar, entspre-
chend DIN 3320
• Vordruck des Ausdehnungsgefäßes entspricht der statischen Anla-
genhöhe über dem Wärmeerzeuger.
36
T
Gerät
Bild 50 Größe des Ausdehnungsgefäße für Pufferspeicher mit maximal
[I]
[II]
[III]
[IV]
[V]
[T
[V
[A]
[B]
▶ Wenn der Schnittpunkt rechts neben der Kurve liegt, zusätzliches
Bei Pufferspeichern mit mehr als 400 l Inhalt oder größerem Anlagenvo-
lumen:
▶ Genaue Größe des Ausdehnungsgefäßes nach EN 12282 ermitteln.
/ °C
V
90
80
70
60
50
40
A
30
0 100 200 300 400 500 600 700 800 900 1000 11001200
400 l Inhalt bestimmen
Vordruck 0,5 bar
Vordruck 0,75 bar
Vordruck 1,0 bar
Vordruck 1,2 bar
Vordruck 1,3 bar
] Vorlauftemperatur
V
] Anlageninhalt in Liter ohne Pufferspeicher
A
Arbeitsbereich des Ausdehnungsgefäßes
Zusätzliches Ausdehnungsgefäß erforderlich
Ausdehnungsgefäß installieren.
