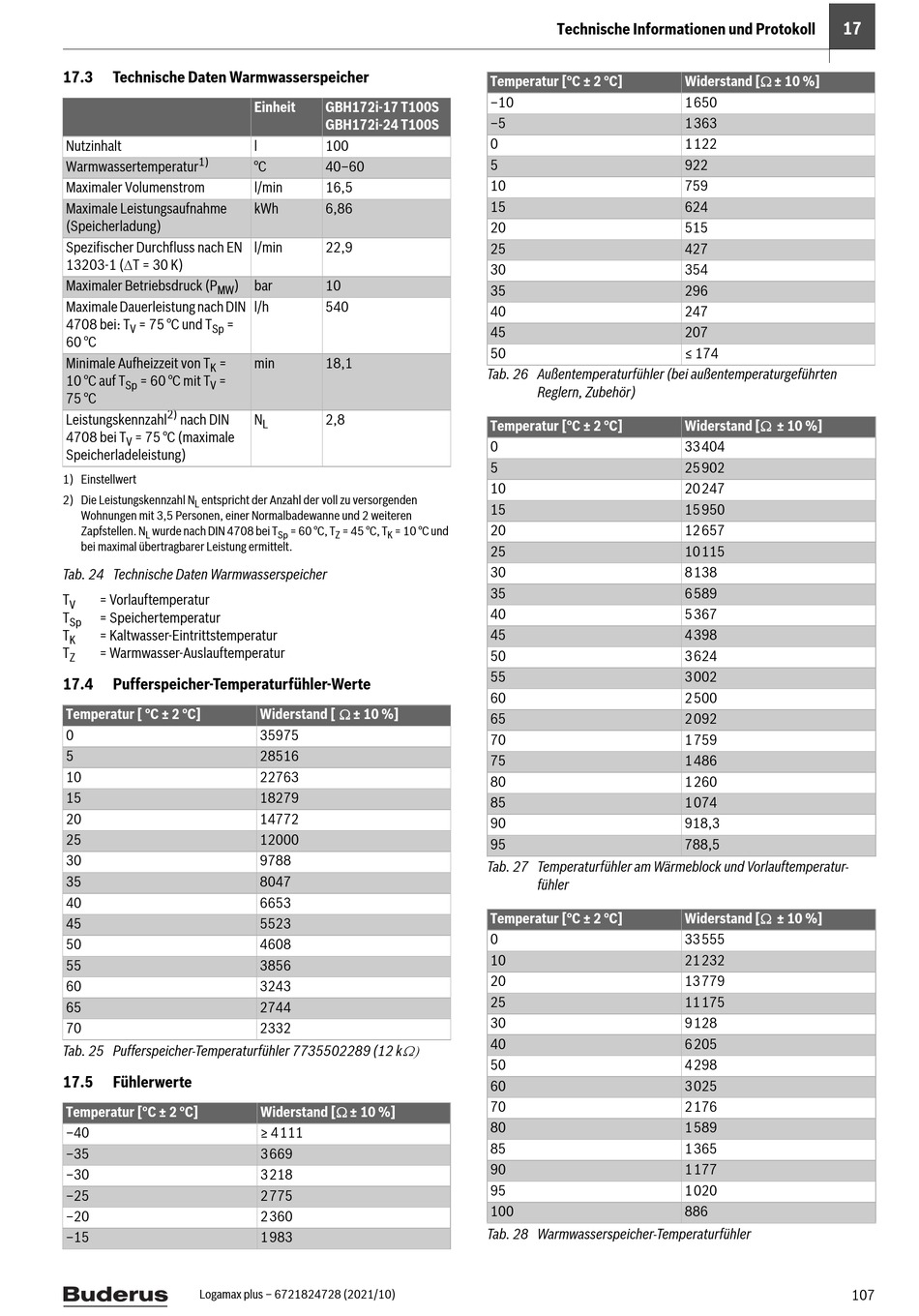

17.3

Technische Daten Warmwasserspeicher

Nutzinhalt
1)
Warmwassertemperatur
Maximaler Volumenstrom
Maximale Leistungsaufnahme
(Speicherladung)
Spezifischer Durchfluss nach EN
13203-1 (T = 30 K)
Maximaler Betriebsdruck (P ) bar
MW
Maximale Dauerleistung nach DIN
4708 bei: T = 75 °C und T =
V Sp
60 °C
Minimale Aufheizzeit von T =
K
10 °C auf T = 60 °C mit T =
Sp V
75 °C
2)
Leistungskennzahl nach DIN
4708 bei T = 75 °C (maximale
V
Speicherladeleistung)
1) Einstellwert
2) Die Leistungskennzahl N entspricht der Anzahl der voll zu versorgenden
L
Wohnungen mit 3,5 Personen, einer Normalbadewanne und 2 weiteren
Zapfstellen. N wurde nach DIN 4708 bei T
L
bei maximal übertragbarer Leistung ermittelt.
Tab. 24 Technische Daten Warmwasserspeicher
T = Vorlauftemperatur
V
T = Speichertemperatur
Sp
T = Kaltwasser-Eintrittstemperatur
K
T = Warmwasser-Auslauftemperatur
Z
17.4 Pufferspeicher-Temperaturfühler-Werte
Temperatur [ °C ± 2 °C]
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
Tab. 25 Pufferspeicher-Temperaturfühler 7735502289 (12 k
17.5 Fühlerwerte
Temperatur [°C ± 2 °C]
‒40
‒35
‒30
‒25
‒20
‒15
Logamax plus – 6721824728 (2021/10)
Einheit GBH172i-17 T100S
GBH172i-24 T100S
l 100
°C 40‒60
l/min 16,5
kWh 6,86
l/min 22,9
10
l/h 540
min 18,1
N 2,8
L
= 60 °C, T = 45 °C, T = 10 °C und
Sp Z K
Widerstand [  ± 10 %]
35975
28516
22763
18279
14772
12000
9788
8047
6653
5523
4608
3856
3243
2744
2332

Widerstand [ ± 10 %]
≥ 4111
3669
3218
2775
2360
1983
Technische Informationen und Protokoll
Temperatur [°C ± 2 °C]
‒10
‒5
0
5
10
15
20
25
30
35
40
45
50
Tab. 26 Außentemperaturfühler (bei außentemperaturgeführten
Reglern, Zubehör)
Temperatur [°C ± 2 °C]
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
Tab. 27 Temperaturfühler am Wärmeblock und Vorlauftemperatur-
fühler
Temperatur [°C ± 2 °C]
0
10
20
25
30
40
50
60
70
80
85
90
95
100
Tab. 28 Warmwasserspeicher-Temperaturfühler
17
Widerstand [ ± 10 %]
1650
1363
1122
922
759
624
515
427
354
296
247
207
≤ 174
Widerstand [ ± 10 %]
33404
25902
20247
15950
12657
10115
8138
6589
5367
4398
3624
3002
2500
2092
1759
1486
1260
1074
918,3
788,5
Widerstand [ ± 10 %]
33555
21232
13779
11175
9128
6205
4298
3025
2176
1589
1365
1177
1020
886
