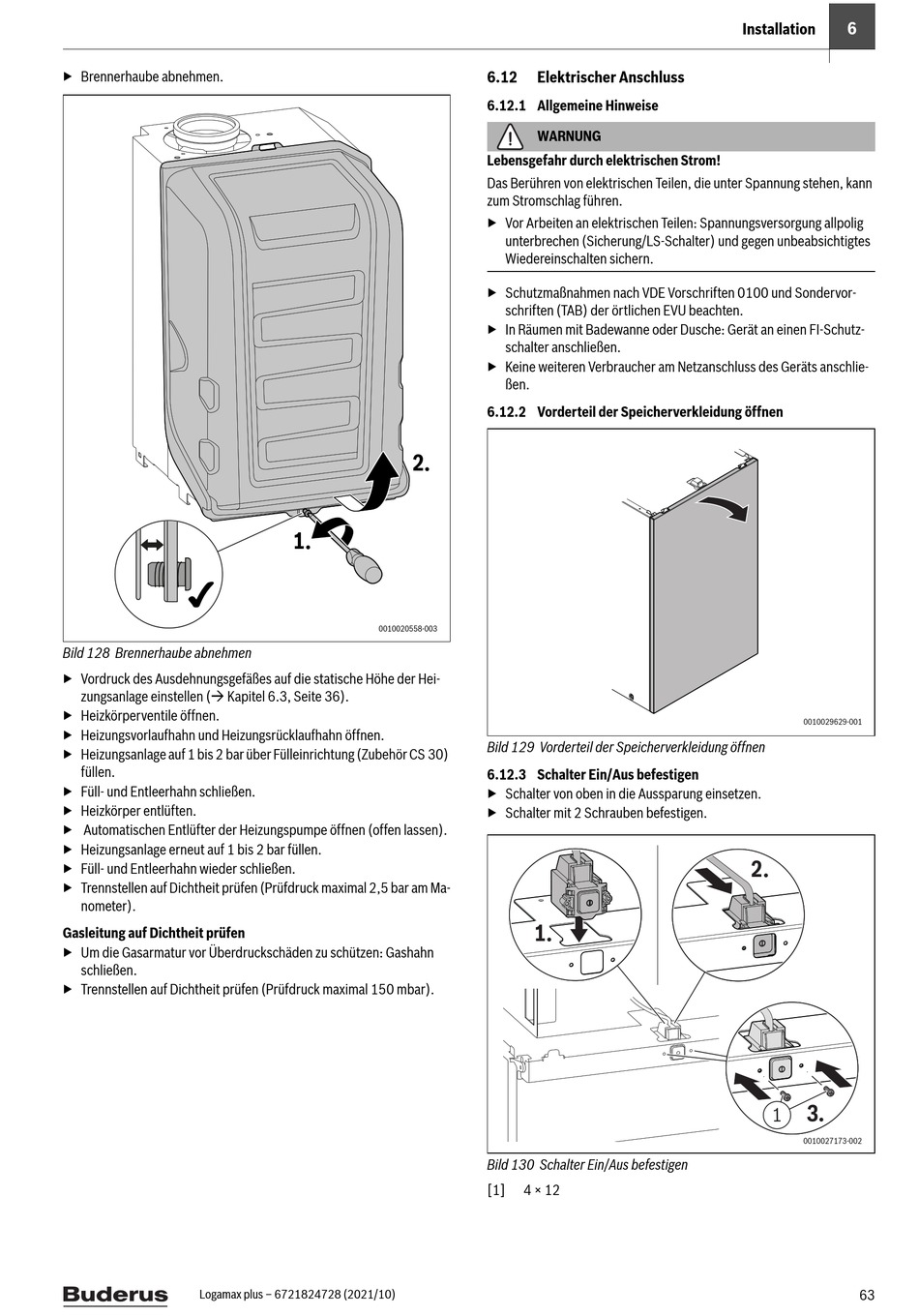

▶ Brennerhaube abnehmen.
Bild 128 Brennerhaube abnehmen
▶ Vordruck des Ausdehnungsgefäßes auf die statische Höhe der Hei-
zungsanlage einstellen ( Kapitel 6.3, Seite 36).
▶ Heizkörperventile öffnen.
▶ Heizungsvorlaufhahn und Heizungsrücklaufhahn öffnen.
▶ Heizungsanlage auf 1 bis 2 bar über Fülleinrichtung (Zubehör CS 30)
füllen.
▶ Füll- und Entleerhahn schließen.
▶ Heizkörper entlüften.
▶ Automatischen Entlüfter der Heizungspumpe öffnen (offen lassen).
▶ Heizungsanlage erneut auf 1 bis 2 bar füllen.
▶ Füll- und Entleerhahn wieder schließen.
▶ Trennstellen auf Dichtheit prüfen (Prüfdruck maximal 2,5 bar am Ma-
nometer).
Gasleitung auf Dichtheit prüfen
▶ Um die Gasarmatur vor Überdruckschäden zu schützen: Gashahn
schließen.
▶ Trennstellen auf Dichtheit prüfen (Prüfdruck maximal 150 mbar).
Logamax plus – 6721824728 (2021/10)
2.
1.
0010020558-003
6.12

Elektrischer Anschluss

6.12.1 Allgemeine Hinweise

WARNUNG
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig
unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
▶ Schutzmaßnahmen nach VDE Vorschriften 0100 und Sondervor-
schriften (TAB) der örtlichen EVU beachten.
▶ In Räumen mit Badewanne oder Dusche: Gerät an einen FI-Schutz-
schalter anschließen.
▶ Keine weiteren Verbraucher am Netzanschluss des Geräts anschlie-
ßen.
6.12.2 Vorderteil der Speicherverkleidung öffnen
Bild 129 Vorderteil der Speicherverkleidung öffnen

6.12.3 Schalter Ein/Aus befestigen

▶ Schalter von oben in die Aussparung einsetzen.
▶ Schalter mit 2 Schrauben befestigen.
1.
Bild 130 Schalter Ein/Aus befestigen
[1] 4 × 12
6
Installation
0010029629-001
2.
3.
0010027173-002
63
