Inhaltszusammenfassung für Buderus Logano plus GB402
Seite 1
Gas-Brennwertkessel Bedienungsanleitung für den Betreiber Logano plus GB402 Vor Bedienung sorgfältig lesen.
Seite 2
Energie und Leidenschaft, um für Sie indi- viduelle Lösungen für Ihr Wohlfühlklima zu entwickeln. Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heizungstechnik in bewährter Buderus Qua- lität, die Ihnen lange und zuverlässig Behaglichkeit schenken wird.
Gefahr durch explosive und leicht entflammbare Materialien ▶ Arbeiten an gasführenden Bauteilen nur durch einen zugelassenen Fachbetrieb ausführen lassen. ▶ Leicht entflammbare Materialien (Papier, Verdünnung, Farben usw.) nicht in der Nähe des Heizkessels verwenden oder lagern. Logano plus GB402 – 6 720 618 587 (2015/03)
Verbrennungsluft Bestimmungsgemäße Verwendung ▶ Verbrennungsluft frei von aggressiven Stoffen halten (z. B. Halogen- Der Logano plus GB402 ist für die übliche Nutzung als Gas-Brennwert- kohlenwasserstoffe, die Chlor- oder Fluorverbindungen enthalten). kessel zur Wohnraumbeheizung und zur Trinkwassererwärmung konzi- Korrosion wird so vermieden.

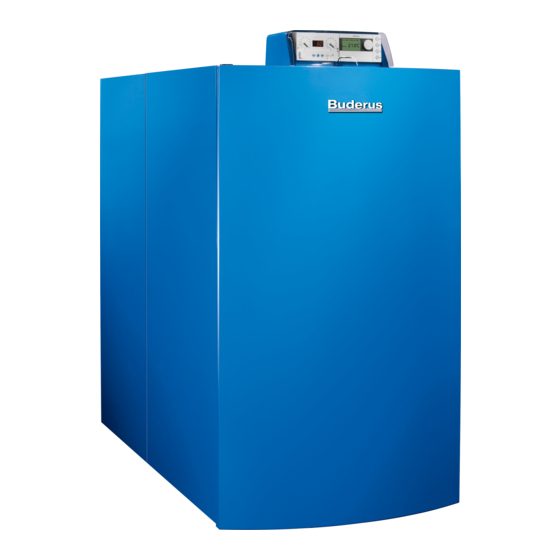

Angaben zum Produkt Produktbeschreibung Der Logano plus GB402 ( Bild 1) ist ein Gas-Brennwertkessel mit Alu- minium-Wärmetauscher. Bild 1 Logano plus GB402 - Hauptbestandteile Kesselvorderwand Die Hauptbestandteile des Logano plus GB402 ( Bild 1) sind: Gasarmatur • Regelgerät Regelgerät (MC10 und BC10) •...
1) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteinlass und eine Vorlauftemperatur von 80 °C am Heizgerätauslass. 2) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteinlass) für Brennwertkessel von 30 °C, für Niedertemperaturkessel von 37 °C und für andere Heizgeräte von 50 °C Logano plus GB402 – 6 720 618 587 (2015/03)
Temperatur des Warmwassers vorgegeben ( Kapitel 3.2.1). Die Ein- heit ist °C. LED „Warmwasserbereitung“ Wenn ein Wärmebedarf im Warmwasser entstanden ist, leuchtet die LED „Warmwasserbereitung“ [3], (z. B. wenn warmes/heißes Wasser benötigt wird). Logano plus GB402 – 6 720 618 587 (2015/03)
Die Temperatur wird mit einer Bedieneinheit RCxx automatisch über die Heizkurve ermittelt. Wenn Radiatoren keine Bedieneinheit angeschlossen ist, gilt 90 °C als maximale Kesselwassertemperatur. Konvektoren Tab. 4 Einstellungen am Drehknopf für maximale Kesselwassertemperatur Logano plus GB402 – 6 720 618 587 (2015/03)
Sobald rechts unten im Display ein blinkender Punkt erscheint, ist der manuelle Betrieb aktiviert. Beenden des manuellen Betriebs > 2 Sekunden (nach einer Netzunterbrechung wird der manuelle Betrieb ebenfalls beendet). Tab. 6 Manueller Betrieb (Notbetrieb) Logano plus GB402 – 6 720 618 587 (2015/03)
Taste d drücken für (24 Stunden) Taste c gedrückt halten bis zur gewünschten Pumpennachlaufzeit (mindestens = 15 Sekunden) e e(2 mal) Zurück in den Normalbetrieb. oder 5 Minuten warten Tab. 7 Pumpennachlaufzeit Logano plus GB402 – 6 720 618 587 (2015/03)
Startprogramm und der Brenner zündet nach ca. 30 Sekunden. Eine Wärmeanforderung entsteht, wenn die Heizungs- oder die Warmwasser- temperatur unterhalb des eingestellten Wertes ist. Die LED unterhalb des entsprechenden Drehknopfes leuchtet. 6720614021-041.1TD Bild 7 Heizungsanlage einschalten Logano plus GB402 – 6 720 618 587 (2015/03)
Dem Kunden das Verhalten im Notfall, z. B. bei einem Brand erklären. ▶ Niemals sich selbst in Lebensgefahr bringen. Die eigene Sicherheit geht immer vor. ▶ Brennstoff-Hauptabsperreinrichtung schließen. ▶ Heizungsanlage über den Heizungsnotschalter oder die entspre- chende Haussicherung stromlos schalten. Logano plus GB402 – 6 720 618 587 (2015/03)
Zeiger am Manometer Bild 10, Seite 14), muss Wasser nachgefüllt werden. ▶ Schlauch vom KFE-Hahn lösen. Betriebsdruck Betriebsdruck-Sollwert (optimaler Wert) _____________ bar Tab. 8 Betriebsdruck (wird von der Heizungsfachfirma eingetragen) Logano plus GB402 – 6 720 618 587 (2015/03)
Einfrieren schützen, indem die Heizungs- und Trinkwasserleitungen am tiefsten Punkt ent- leert werden. Weitere Informationen über mögliche Fehler entnehmen Sie bitte der Montage- und Wartungsanleitung sowie den Dokumenten der Regelgerä- Logano plus GB402 – 6 720 618 587 (2015/03)
