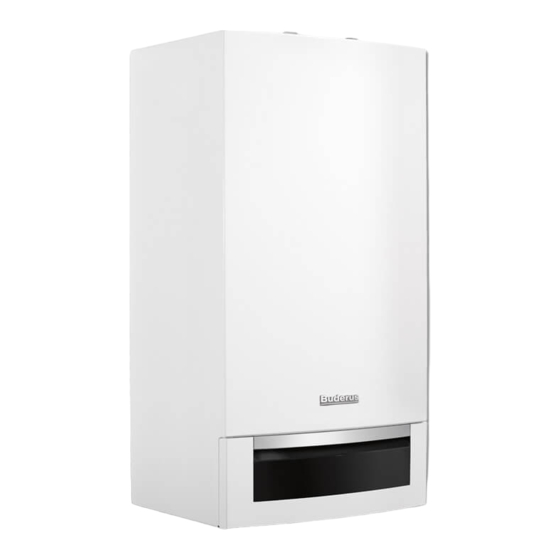

Buderus Logamax plus GB172-14 Montage- Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Logamax plus GB172-14:
- Montage- und wartungsanleitung (88 Seiten) ,
- Installations- und wartungsanleitung (80 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für Buderus Logamax plus GB172-14
Inhaltszusammenfassung für Buderus Logamax plus GB172-14
- Seite 1 Hinweise zur Abgasführung Gas-Brennwertgerät für das Fachhandwerk 6 720 619 607-00.2O Logamax plus Vor Montage und Wartung sorgfältig lesen. GB172-14 GB172-20 GB172-24 GB172-24K...
- Seite 2 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ....3 Symbolerklärung ....... . 3 Sicherheitshinweise .
- Seite 4 Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Verwendung Symbolerklärung Allgemeines Informieren Sie sich vor Einbau des Heizgeräts und der Abgasführung Warnhinweise bei der zuständigen Baubehörde und beim Bezirks-Schornsteinfeger- meister, ob Einwände bestehen. Warnhinweise im Text werden mit einem Warndreieck gekennzeichnet. Das Abgaszubehör ist Bestandteil der CE-Zulassung. Aus diesem Grund Zusätzlich kennzeichnen Signalwörter die Art und dürfen nur Original-Abgaszubehöre verwendet werden.
- Seite 5 Verwendung Klassifikation der Abgasführungsarten nach CEN Abgasführung mit konzentrischem Rohr (x-Kennzeichnung) Abgasführung mit Getrenntrohr WH/WS (eingeschränkte Installationsbedingungen – – DO-S – – LAS-K – – – GAL-K GAF-K – – Tab. 3 Logamax plus – 6 720 619 645 (2012/06)
- Seite 6 Verwendung Abgasführung mit konzentrischem Rohr (x-Kennzeichnung) Abgasführung mit Getrenntrohr – GA-K – – GA-X mit GA-K GA-X mit LAS-K Tab. 3 Logamax plus – 6 720 619 645 (2012/06)
- Seite 7 • Aufstellung der Gas-Brennwertgeräte in einem Raum, bei dem sich Zur Einhaltung der Mindestabstandsmaße über Dach über der Decke lediglich die Dachkonstruktion befindet: gibt es bei Buderus eine Ausführung des Mündungsab- – Wird für die Decke eine Feuerwiderstandsdauer verlangt, so müs- schlusses mit 1 m Dachabstand. Hierzu landesspezifi- sche Vorschriften beachten.
- Seite 8 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Seite 9 Es genügt ein Abstand von 0,4 m zwischen Mündung des Abgaszube- hörs und Dachfläche, da die Nennwärmeleistung der genannten Buderus Gas-Brennwertgeräte unter 50 kW liegt. • Die Mündung des Abgaszubehöres muss Dachaufbauten, Öffnungen zu Räumen und ungeschützte Bauteile aus brennbaren Baustoffen, ausgenommen Bedachungen, um mindestens 1 m überragen oder...
- Seite 10 Montage Abgasleitung im Schacht 3.7.1 Prüföffnungen Gemäß DIN 18160-1 und DIN 18160-5 müssen Abgasanlagen für raum- luftabhängigen Betrieb leicht und sicher zu überprüfen und ggf. zu reini- gen sein. Hierzu sind Prüföffnungen einzuplanen ( Bild 4 und Bild 5). Bei der Anordnung der Prüföffnungen ist außer den An- forderungen entsprechend DIN 18160-5 auch die jewei- <...
- Seite 11 Montage 3.7.3 Prüfen der Schachtmaße Um ein Versiegeln des Schachtes zu vermeiden: Vor der Installation der Abgasleitung Raumluftabhängige Betriebsweise wählen oder Verbren- B Prüfen, ob der Schacht die zulässigen Maße für den vorgesehenen nungsluft über konzentrisches Rohr im Schacht bzw. Ge- Einsatzfall einhält.
- Seite 12 Einbaumaße (in mm) Der waagerechte Abgasrohranschluss wird verwendet bei: Einbaumaße (in mm) • Abgasführung im Schacht nach B • waagerechte Abgasführung nach C Waagerechter Abgasrohranschluss • Mehrfachbelegung Zum Ablauf des Kondensats:. B Waagerechte Abgasleitung mit 3° Steigung (= 5,2 %, 5,2 cm pro Meter) in Abgasströmungsrichtung ver- legen.
- Seite 13 Einbaumaße (in mm) Senkrechter Abgasrohranschluss 6 720 619 607-02.1O Bild 9 Flachdach Luft-/Abgasführung senkrecht (Ø 80/125 mm) Prüföffnung (Ø 80/125 mm) Abgasadapter (im Lieferumfang des Heizgeräts) Logamax plus – 6 720 619 645 (2012/06)
- Seite 14 Einbaumaße (in mm) 6 720 619 607-03.1O Bild 10 Schrägdach Luft-/Abgasführung senkrecht (Ø 80/125 mm) Prüföffnung (Ø 80/125 mm) Abgasadapter (im Lieferumfang des Heizgeräts) Logamax plus – 6 720 619 645 (2012/06)
- Seite 15 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Seite 16 Abgasrohrlängen Abgasrohrlängen Allgemeines Die Gas-Brennwertgeräte sind mit einem Gebläse ausgestattet, das die Abgase in die Abgasleitung transportiert. Strömungswiderstände brem- sen die Abgase in der Abgasleitung. Deshalb dürfen die Abgasleitungen eine bestimmte Länge nicht über- schreiten, um eine sichere Ableitung ins Freie zu gewährleisten. Diese Länge ist die maximale, äquivalente Rohrlänge L .
- Seite 17 Abgasrohrlängen Abgasführungssituationen Abgasführung im Schacht äquivalente Längen der zusätzlichen Umlenkun- nach B 87° ° 1,max Gerät GB172-14 GB172-20 GB172-24 GB172-24K Tab. 10 Rohrlängen bei B 1) 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt Gesamtbaulänge der Abgasleitung maximale Gesamtbaulänge der Abgasleitung maximale waagerechte Länge der Abgasleitung...
- Seite 18 Abgasrohrlängen Abgasführung im Schacht äquivalente Längen der zusätzlichen Umlenkun- nach B 87° ° 1,max Gerät GB172-14 GB172-20 GB172-24 GB172-24K Tab. 11 Rohrlängen bei B 1) 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt Gesamtbaulänge der Abgasleitung maximale Gesamtbaulänge der Abgasleitung maximale waagerechte Länge der Abgasleitung maximale Gesamtbaulänge der Abgasleitung...
- Seite 19 Abgasrohrlängen Abgasführung senkrecht Ø 80/125 mm äquivalente Längen der zusätzlichen nach C Umlenkungen senkrecht 87° ° Gerät GB172-14 GB172-20 GB172-24 GB172-24K Tab. 12 Rohrlängen bei C 1) 87°-Bogen auf Gerät bei waagerechter Abgasführung ist in den maximalen Längen schon berücksichtigt Gesamtbaulänge der Abgasleitung maximale Gesamtbaulänge der Abgasleitung waagerechte Länge der Abgasleitung...
- Seite 20 Abgasrohrlängen Abgasführung mit konzentrischem Rohr im Schacht äquivalente Längen der zusätzlichen Umlenkun- nach C 87° ° 1,max Gerät GB172-14 GB172-20 GB172-24 GB172-24K Tab. 13 Rohrlängen bei C 1) 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt Gesamtbaulänge der Abgasleitung maximale Gesamtbaulänge der Abgasleitung maximale waagerechte Länge der Abgasleitung...
- Seite 21 Abgasrohrlängen Getrenntrohrführung im Schacht nach C äquivalente Längen der zusätzlichen Umlenkungen 87° ° 1,max 3,max Gerät GB172-14 GB172-20 GB172-24 GB172-24K Tab. 14 Rohrlängen bei C 1) 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt Gesamtbaulänge der Abgasleitung maximale Gesamtbaulänge der Abgasleitung maximale waagerechte Länge der Abgasleitung...
- Seite 22 Abgasrohrlängen Abgasführung an der Fassade äquivalente Längen der nach C zusätzlichen Umlenkungen 87° ° 1,max Gerät GB172-14 GB172-20 GB172-24 GB172-24K Tab. 15 Rohrlängen bei C 1) 87 °-Bogen auf Gerät und Stützbogen an der Fassade sind in den maximalen Längen schon berücksichtigt Gesamtbaulänge der Abgasleitung maximale Gesamtbaulänge der Abgasleitung maximale waagerechte Länge der Abgasleitung...
- Seite 23 Abgasrohrlängen Abgasführung im Schacht nach C äquivalente Längen der zusätzlichen Umlenkungen Schachtsquerschnittsmaß 87° ° Seitenlänge bzw. 1,max Gerät Durchmesser) [mm] GB172-14 alle Querschnitte ≥ 140 x 140, ≥ 150 130 x 130 GB172-20 GB172-24 GB172-24K 120 x 120 Tab. 16 Rohrlängen bei C 1) 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt 2) Rauigkeit ≤...
- Seite 24 Abgasrohrlängen Mehrfachbelegung Anzahl der Heiz- Art der maximale Abgasrohr- geräte Heizgeräte länge L im Schacht Mehrfachbelegung ist nur möglich, für Geräte mit einer 2 × HG1 21 m maximalen Leistung bis 30 kW für Heiz- und Warmwas- serbetrieb (siehe Tabelle 19). 1 ×...
- Seite 25 Abgasrohrlängen Beispiel zur Berechnung der Abgasrohrlängen GB172-14 mit GA-K Ø 200 = 1 m 45° = 1 m 45° Ø 80 = 2 m 87° = 2 m 87° = 2 m L = 12 m 6 720 619 607-16.2O Bild 22 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt = L + L...
- Seite 26 Notizen Logamax plus – 6 720 619 645 (2012/06)
