Ausdehnungsgefäß anschließen
▶ Ausdehnungsgefäß in der Kaltwasserleitung zum Pufferspeicher an-
schließen.
G 3/4"

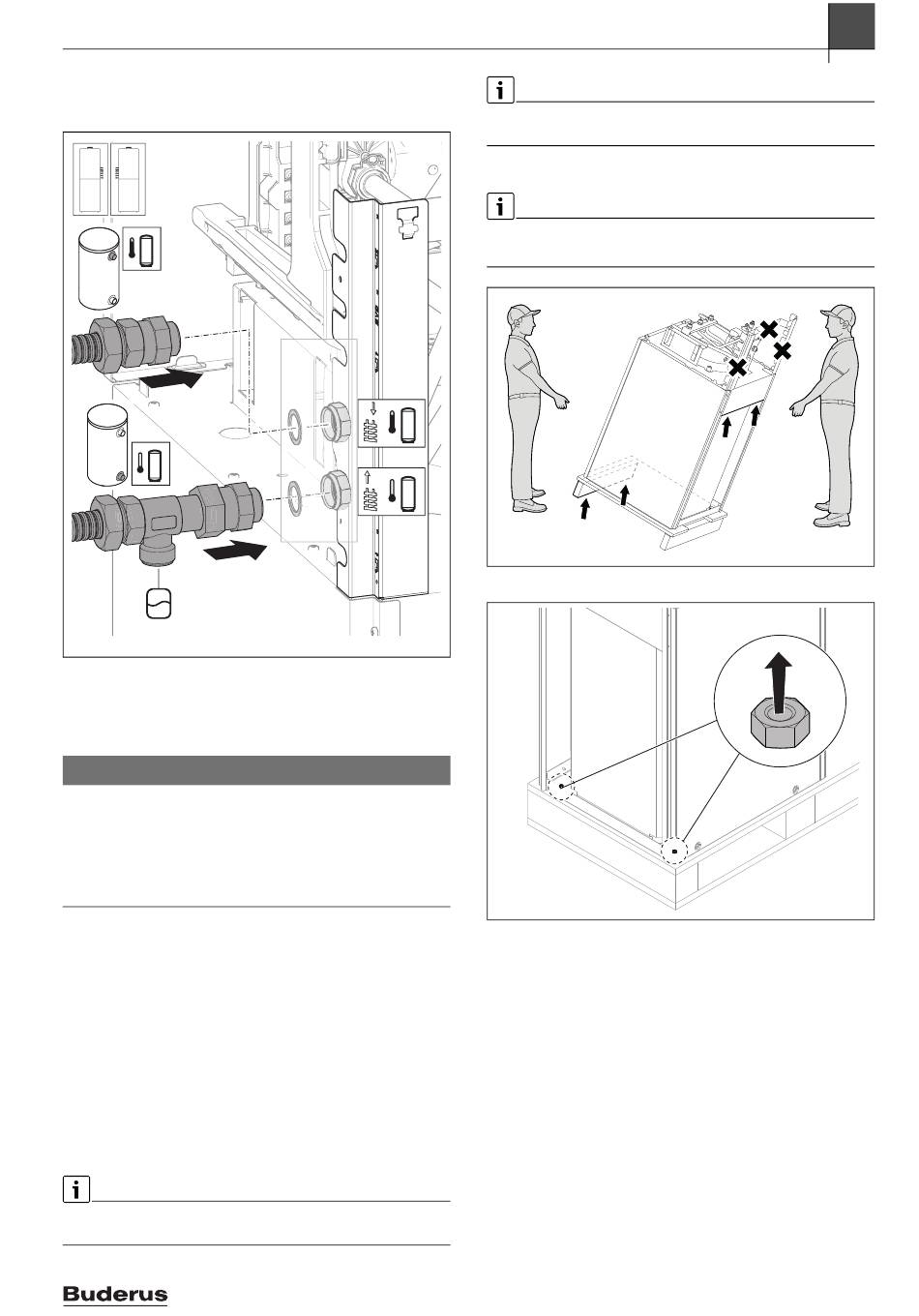

Bild 51 Ausdehnungsgefäß anschließen
6.4 Gerätemontage vorbereiten
▶ Verpackungen entfernen, dabei Hinweise auf den Verpackungen be-
achten.
HINWEIS
Sachschaden durch falsche Gasart!
Die Verwendung einer falschen Gasart kann zu Leistungsverlusten, Fehl-
funktionen, Störungen, Umwelt- und Anlagenschäden führen.
▶ Sicherstellen, dass die verwendete Gasart mit den Angaben auf dem
Typschild übereinstimmt.
▶ Brenner nur mit der vorgegebenen Gasart in Betrieb nehmen.
▶ Sicherstellen, dass das auf dem Typschild angegebene Bestim-
mungsland zum Aufstellort passt.
6.5

Montage

Für den kompletten Aufbau mit Speicher, Brennwertgerät und optiona-
len Zubehören gibt es keine vorgegebene Reihenfolge.
Dieses Kapitel beschreibt folgenden Montageablauf:
• Speicher an einem vorläufigen, von allen Seiten gut zugänglichen
Platz aufstellen.
• Brennwertgerät montieren und anschließen.
• Zubehör montieren und anschließen.
• Nach Abschluss der Montage das komplette Gerät an den vorgesehe-
nen Aufstellplatz transportieren.
Die Schraube am Abgasadapter sichert das konzentrische Rohr im Adap-
ter.
Logamax plus – 6721824728 (2021/10)
CS 40
G 3/4 "
G 3/4 "
0010038769-001
Die Installation der Anschluss-Sets ist leichter, wenn das Gerät erst da-
nach auf den Speicher gesetzt wird.
6.5.1

Speicher aufstellen

Der Speicher darf nicht an der Anschlussplatte angehoben werden.
▶ Aufkleber am Speicher beachten.
Bild 52 Transport des Speichers
Bild 53 Transportsicherung unten an der Rückseite des Speichers ent-
fernen
6
Installation
0010027954-002
0010027956-001
37
