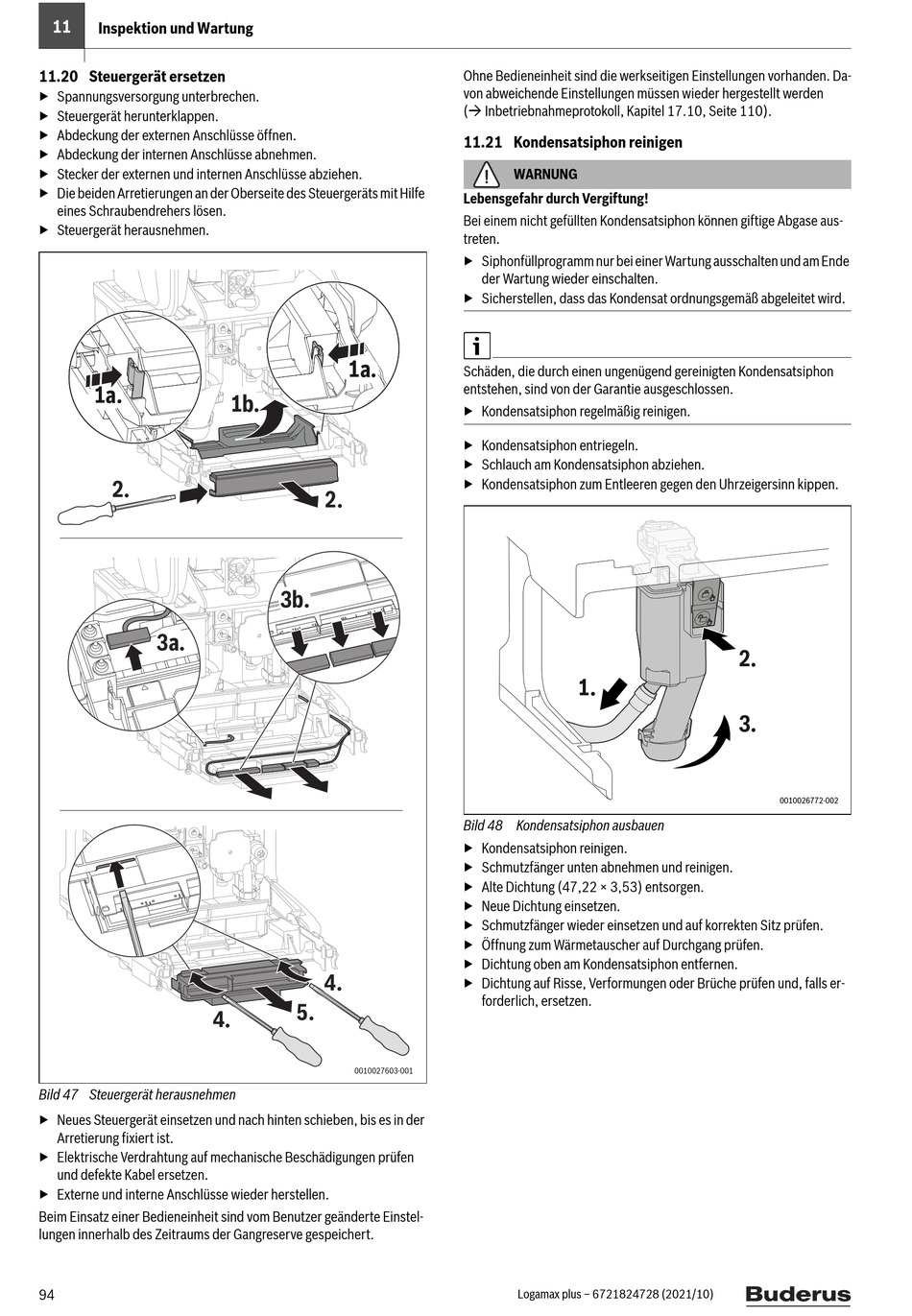

11
Inspektion und Wartung
11.20 Steuergerät ersetzen
▶ Spannungsversorgung unterbrechen.
▶ Steuergerät herunterklappen.
▶ Abdeckung der externen Anschlüsse öffnen.
▶ Abdeckung der internen Anschlüsse abnehmen.
▶ Stecker der externen und internen Anschlüsse abziehen.
▶ Die beiden Arretierungen an der Oberseite des Steuergeräts mit Hilfe
eines Schraubendrehers lösen.
▶ Steuergerät herausnehmen.
1a.
2.
3a.
Bild 47 Steuergerät herausnehmen
▶ Neues Steuergerät einsetzen und nach hinten schieben, bis es in der
Arretierung fixiert ist.
▶ Elektrische Verdrahtung auf mechanische Beschädigungen prüfen
und defekte Kabel ersetzen.
▶ Externe und interne Anschlüsse wieder herstellen.
Beim Einsatz einer Bedieneinheit sind vom Benutzer geänderte Einstel-
lungen innerhalb des Zeitraums der Gangreserve gespeichert.
94
1a.
1b.
2.
3b.
4.
5.
4.
0010027603-001
Ohne Bedieneinheit sind die werkseitigen Einstellungen vorhanden. Da-
von abweichende Einstellungen müssen wieder hergestellt werden
( Inbetriebnahmeprotokoll, Kapitel 17.10, Seite 110).

11.21 Kondensatsiphon reinigen

WARNUNG
Lebensgefahr durch Vergiftung!
Bei einem nicht gefüllten Kondensatsiphon können giftige Abgase aus-
treten.
▶ Siphonfüllprogramm nur bei einer Wartung ausschalten und am Ende
der Wartung wieder einschalten.
▶ Sicherstellen, dass das Kondensat ordnungsgemäß abgeleitet wird.
Schäden, die durch einen ungenügend gereinigten Kondensatsiphon
entstehen, sind von der Garantie ausgeschlossen.
▶ Kondensatsiphon regelmäßig reinigen.
▶ Kondensatsiphon entriegeln.
▶ Schlauch am Kondensatsiphon abziehen.
▶ Kondensatsiphon zum Entleeren gegen den Uhrzeigersinn kippen.
1.
Bild 48 Kondensatsiphon ausbauen
▶ Kondensatsiphon reinigen.
▶ Schmutzfänger unten abnehmen und reinigen.
▶ Alte Dichtung (47,22 × 3,53) entsorgen.
▶ Neue Dichtung einsetzen.
▶ Schmutzfänger wieder einsetzen und auf korrekten Sitz prüfen.
▶ Öffnung zum Wärmetauscher auf Durchgang prüfen.
▶ Dichtung oben am Kondensatsiphon entfernen.
▶ Dichtung auf Risse, Verformungen oder Brüche prüfen und, falls er-
forderlich, ersetzen.
Logamax plus – 6721824728 (2021/10)
2.
3.
0010026772-002
