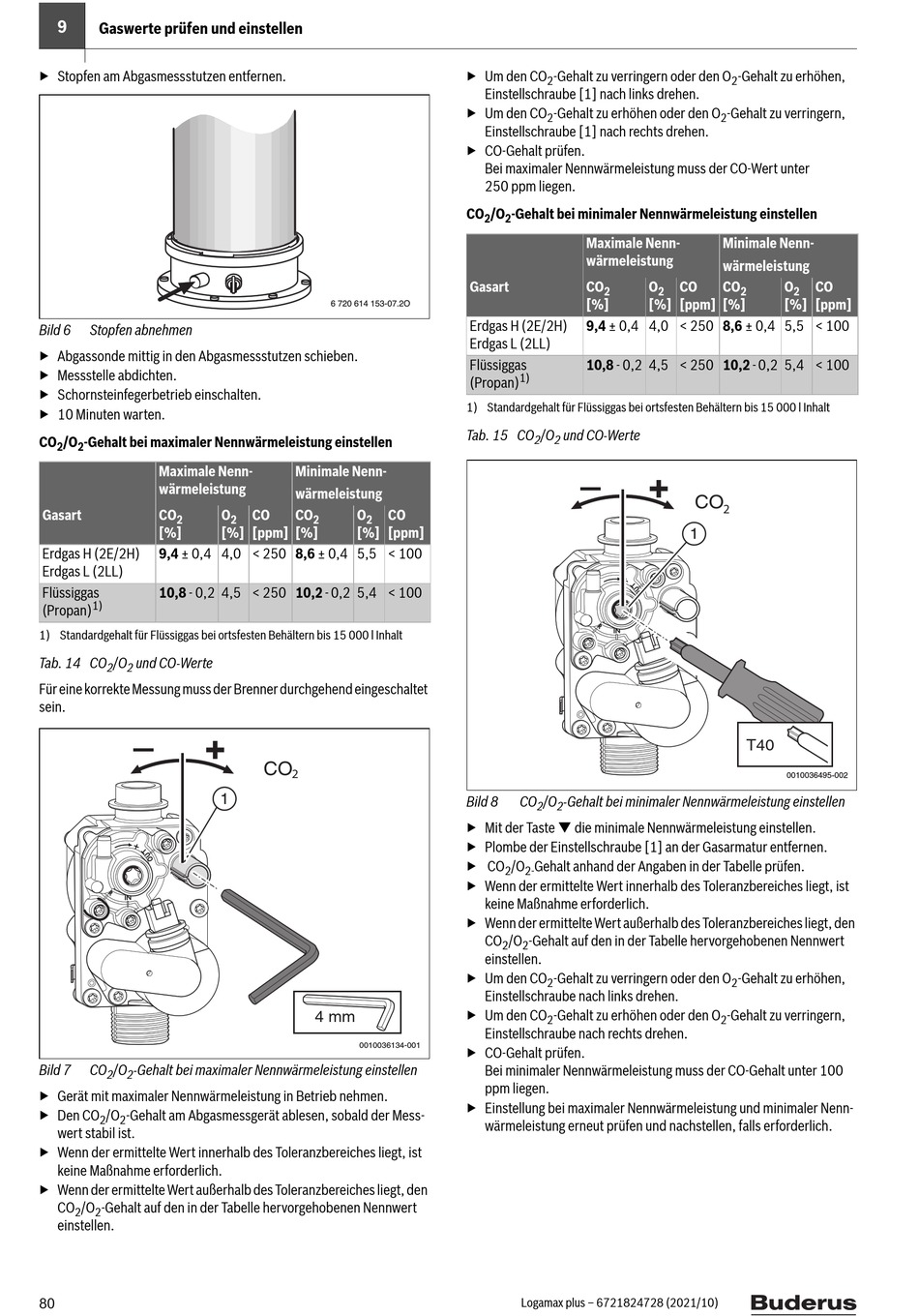

Gaswerte prüfen und einstellen
▶ Stopfen am Abgasmessstutzen entfernen.
Bild 6 Stopfen abnehmen
▶ Abgassonde mittig in den Abgasmessstutzen schieben.
▶ Messstelle abdichten.
▶ Schornsteinfegerbetrieb einschalten.
▶ 10 Minuten warten.
CO /O -Gehalt bei maximaler Nennwärmeleistung einstellen
2 2
Maximale Nenn-
wärmeleistung
Gasart CO
2
[%]
Erdgas H (2E/2H) 9,4 ± 0,4 4,0 < 250 8,6 ± 0,4 5,5 < 100
Erdgas L (2LL)
Flüssiggas 10,8 - 0,2 4,5 < 250 10,2 - 0,2 5,4 < 100
1)
(Propan)
1) Standardgehalt für Flüssiggas bei ortsfesten Behältern bis 15 000 l Inhalt
Tab. 14 CO /O und CO-Werte
2 2
Für eine korrekte Messung muss der Brenner durchgehend eingeschaltet
sein.
Bild 7 CO /O -Gehalt bei maximaler Nennwärmeleistung einstellen
2 2
▶ Gerät mit maximaler Nennwärmeleistung in Betrieb nehmen.
▶ Den CO /O -Gehalt am Abgasmessgerät ablesen, sobald der Mess-
2 2
wert stabil ist.
▶ Wenn der ermittelte Wert innerhalb des Toleranzbereiches liegt, ist
keine Maßnahme erforderlich.
▶ Wenn der ermittelte Wert außerhalb des Toleranzbereiches liegt, den
CO /O -Gehalt auf den in der Tabelle hervorgehobenen Nennwert
2 2
einstellen.
80
6 720 614 153-07.2O
Minimale Nenn-
wärmeleistung
O CO CO O CO
2 2 2
[%] [ppm] [%] [%] [ppm]
CO
2
1
4 mm
0010036134-001
▶ Um den CO -Gehalt zu verringern oder den O
2
Einstellschraube [1] nach links drehen.
▶ Um den CO -Gehalt zu erhöhen oder den O
2
Einstellschraube [1] nach rechts drehen.
▶ CO-Gehalt prüfen.
Bei maximaler Nennwärmeleistung muss der CO-Wert unter
250 ppm liegen.
CO /O -Gehalt bei minimaler Nennwärmeleistung einstellen
2 2
Maximale Nenn-
wärmeleistung
Gasart CO
2
[%]
Erdgas H (2E/2H) 9,4 ± 0,4 4,0 < 250 8,6 ± 0,4 5,5 < 100
Erdgas L (2LL)
Flüssiggas 10,8 - 0,2 4,5 < 250 10,2 - 0,2 5,4 < 100
1)
(Propan)
1) Standardgehalt für Flüssiggas bei ortsfesten Behältern bis 15 000 l Inhalt
Tab. 15 CO /O und CO-Werte
2 2
Bild 8 CO /O -Gehalt bei minimaler Nennwärmeleistung einstellen
2 2
▶ Mit der Taste  die minimale Nennwärmeleistung einstellen.
▶ Plombe der Einstellschraube [1] an der Gasarmatur entfernen.
▶ CO /O Gehalt anhand der Angaben in der Tabelle prüfen.
2 2-
▶ Wenn der ermittelte Wert innerhalb des Toleranzbereiches liegt, ist
keine Maßnahme erforderlich.
▶ Wenn der ermittelte Wert außerhalb des Toleranzbereiches liegt, den
CO /O -Gehalt auf den in der Tabelle hervorgehobenen Nennwert
2 2
einstellen.
▶ Um den CO -Gehalt zu verringern oder den O
2
Einstellschraube nach links drehen.
▶ Um den CO -Gehalt zu erhöhen oder den O
2
Einstellschraube nach rechts drehen.
▶ CO-Gehalt prüfen.
Bei minimaler Nennwärmeleistung muss der CO-Gehalt unter 100
ppm liegen.
▶ Einstellung bei maximaler Nennwärmeleistung und minimaler Nenn-
wärmeleistung erneut prüfen und nachstellen, falls erforderlich.
