6
Installation
Der Temperaturfühler muss unterhalb des Ausgangs zur Heizungsunter-
stützung im Pufferspeicher in einer Tauchhülse oder am Pufferspeicher
über eine Fühlerklemmleiste oder Lasche positioniert werden.
▶ Falls erforderlich, durch Klemmelemente und Wärmeleitpaste für
eine gute Wärmeübertragung sorgen.
Eine Auswahl an geeigneten Pufferspeichern finden Sie im
Abschnitt 2.6, Seite 6. Die vollständige Liste finden Sie in unserem Ge-
samtkatalog und der Planungsunterlage.
1.
12 k
2.
6 mm
0 mm
3.

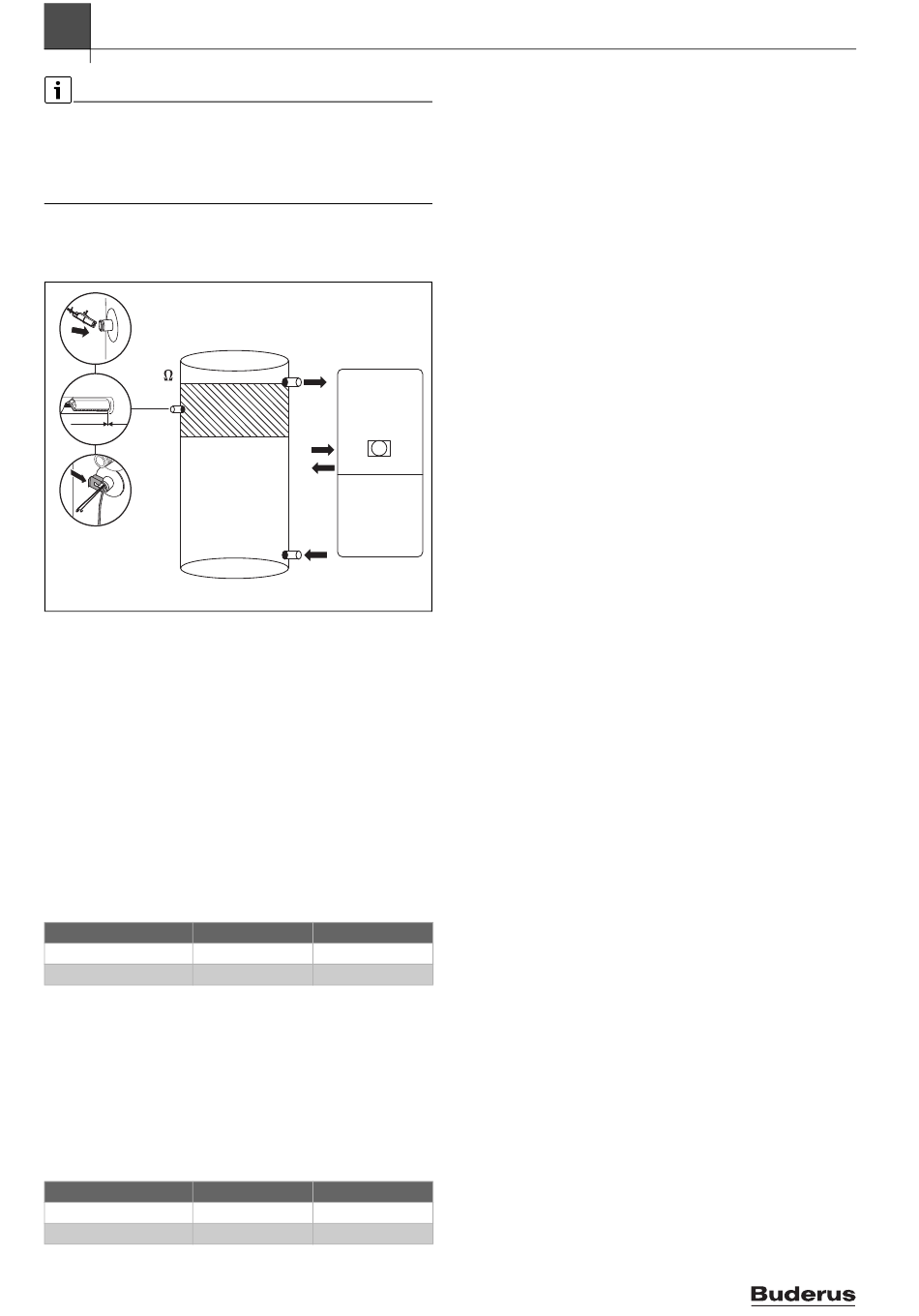

Bild 78 Pufferspeicher-Temperaturfühler einsetzen
6.9.2
Druckverlust zwischen Pufferspeicher und Gerät
Die Pumpe im Gerät muss neben der Versorgung der Heizkreise auch die
Durchströmung des Pufferspeichers gewährleisten. Um eine ausrei-
chende Restförderhöhe der geräteinternen Pumpe sicherzustellen, darf
der Druckverlust der Verbindungsleitungen zum Pufferspeicher
100 mbar nicht überschreiten.
Für den Anschluss des Pufferspeichers steht das Zubehör CS 39 zur Ver-
fügung.
▶ Bei Verwendung dieses Zubehörs möglichst große Biegeradien wäh-
len.
Beispiel 1
Druckverlust im Heizbetrieb bei einer Spreizung von 20 K und maximaler
Gerätenennleistung bei Verwendung von 2 m langen Verbindungsleitun-
gen und zwei 90° Bögen (eng) pro Leitung:
pro Leitung [mbar] Gesamt [mbar]
GBH172i-17 T100S
26
GBH172i-24 T100S
47
Tab. 1
Druckverlust zwischen Gerät und Pufferspeicher
▶ Weitere 90° Bögen vermeiden.
Beispiel 2
Bei mehr als 2 m langen Leitungen und mehr als zwei 90° Bögen (eng)
pro Leitung empfehlen wir die Verwendung von Glattrohr-Verbindungs-
leitungen DN 25.
Druckverlust im Heizbetrieb bei einer Spreizung von 20 K und maximaler
Gerätenennleistung bei Verwendung von 1 " Glattrohr-Verbindungslei-
tungen DN 25 mit einer Länge bis zu 4 m und acht 90 ° Bögen:
pro Leitung [mbar] Gesamt [mbar]
GBH172i-17 T100S
24
GBH172i-24 T100S
43
44
Tab. 1
Bei längeren Verbindungsleitungen oder einer größeren Anzahl von Bö-
gen empfehlen wir die Verwendung einer hydraulischen Weiche zur Ent-
koppelung der Heizkreise.
0010038156-001
52
94
48
86
Druckverlust zwischen Gerät und Pufferspeicher
Logamax plus – 6721824728 (2021/10)
