11

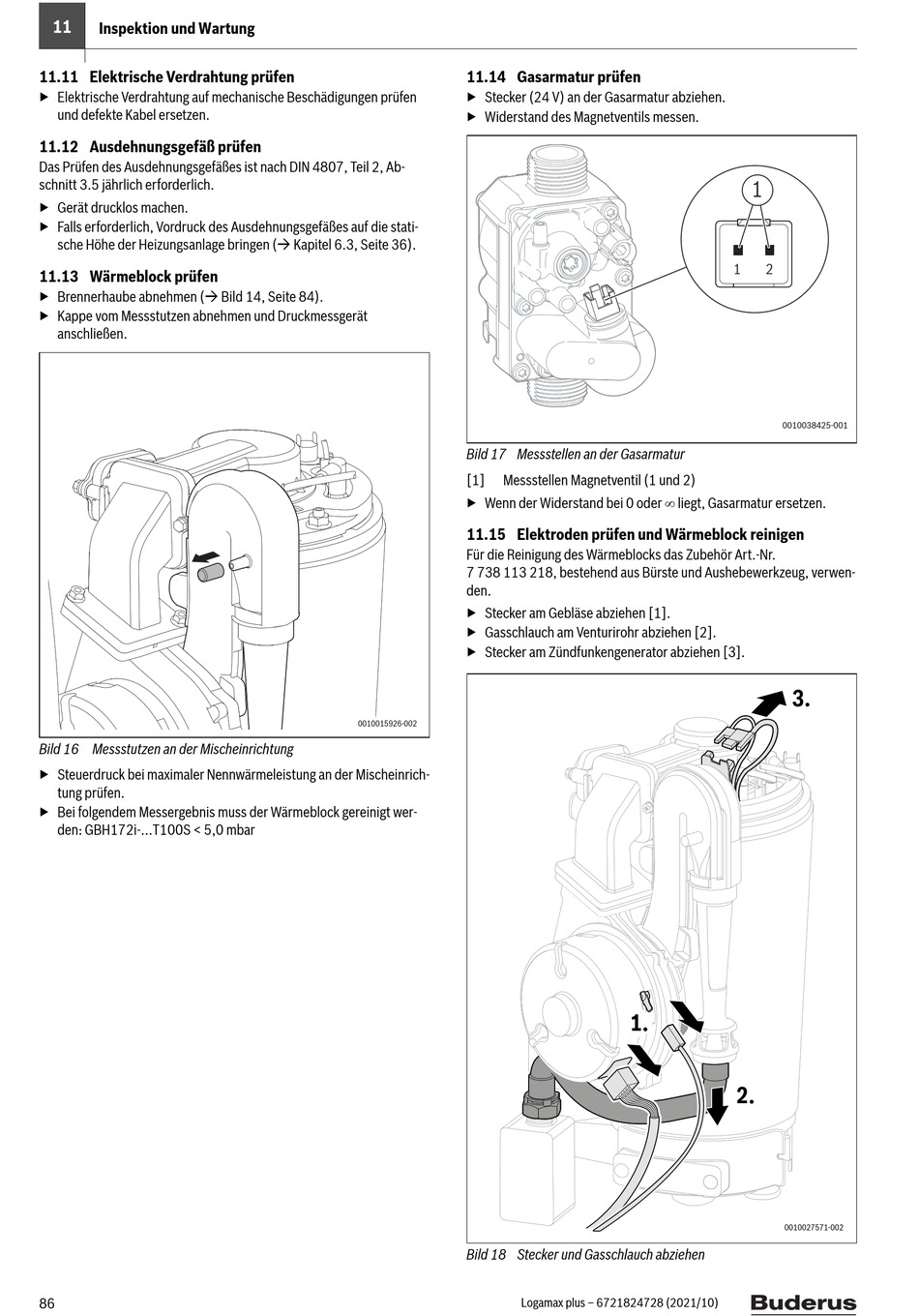

Inspektion und Wartung
11.11 Elektrische Verdrahtung prüfen
▶ Elektrische Verdrahtung auf mechanische Beschädigungen prüfen
und defekte Kabel ersetzen.
11.12 Ausdehnungsgefäß prüfen
Das Prüfen des Ausdehnungsgefäßes ist nach DIN 4807, Teil 2, Ab-
schnitt 3.5 jährlich erforderlich.
▶ Gerät drucklos machen.
▶ Falls erforderlich, Vordruck des Ausdehnungsgefäßes auf die stati-
sche Höhe der Heizungsanlage bringen ( Kapitel 6.3, Seite 36).
11.13 Wärmeblock prüfen
▶ Brennerhaube abnehmen ( Bild 14, Seite 84).
▶ Kappe vom Messstutzen abnehmen und Druckmessgerät
anschließen.
Bild 16 Messstutzen an der Mischeinrichtung
▶ Steuerdruck bei maximaler Nennwärmeleistung an der Mischeinrich-
tung prüfen.
▶ Bei folgendem Messergebnis muss der Wärmeblock gereinigt wer-
den: GBH172i-...T100S < 5,0 mbar
86
11.14 Gasarmatur prüfen
▶ Stecker (24 V) an der Gasarmatur abziehen.
▶ Widerstand des Magnetventils messen.
Bild 17 Messstellen an der Gasarmatur
[1] Messstellen Magnetventil (1 und 2)
▶ Wenn der Widerstand bei 0 oder  liegt, Gasarmatur ersetzen.
11.15 Elektroden prüfen und Wärmeblock reinigen
Für die Reinigung des Wärmeblocks das Zubehör Art.-Nr.
7 738 113 218, bestehend aus Bürste und Aushebewerkzeug, verwen-
den.
▶ Stecker am Gebläse abziehen [1].
▶ Gasschlauch am Venturirohr abziehen [2].
▶ Stecker am Zündfunkengenerator abziehen [3].
0010015926-002
Bild 18 Stecker und Gasschlauch abziehen
Logamax plus – 6721824728 (2021/10)
1
1 2
0010038425-001
3.
1.
2.
0010027571-002
