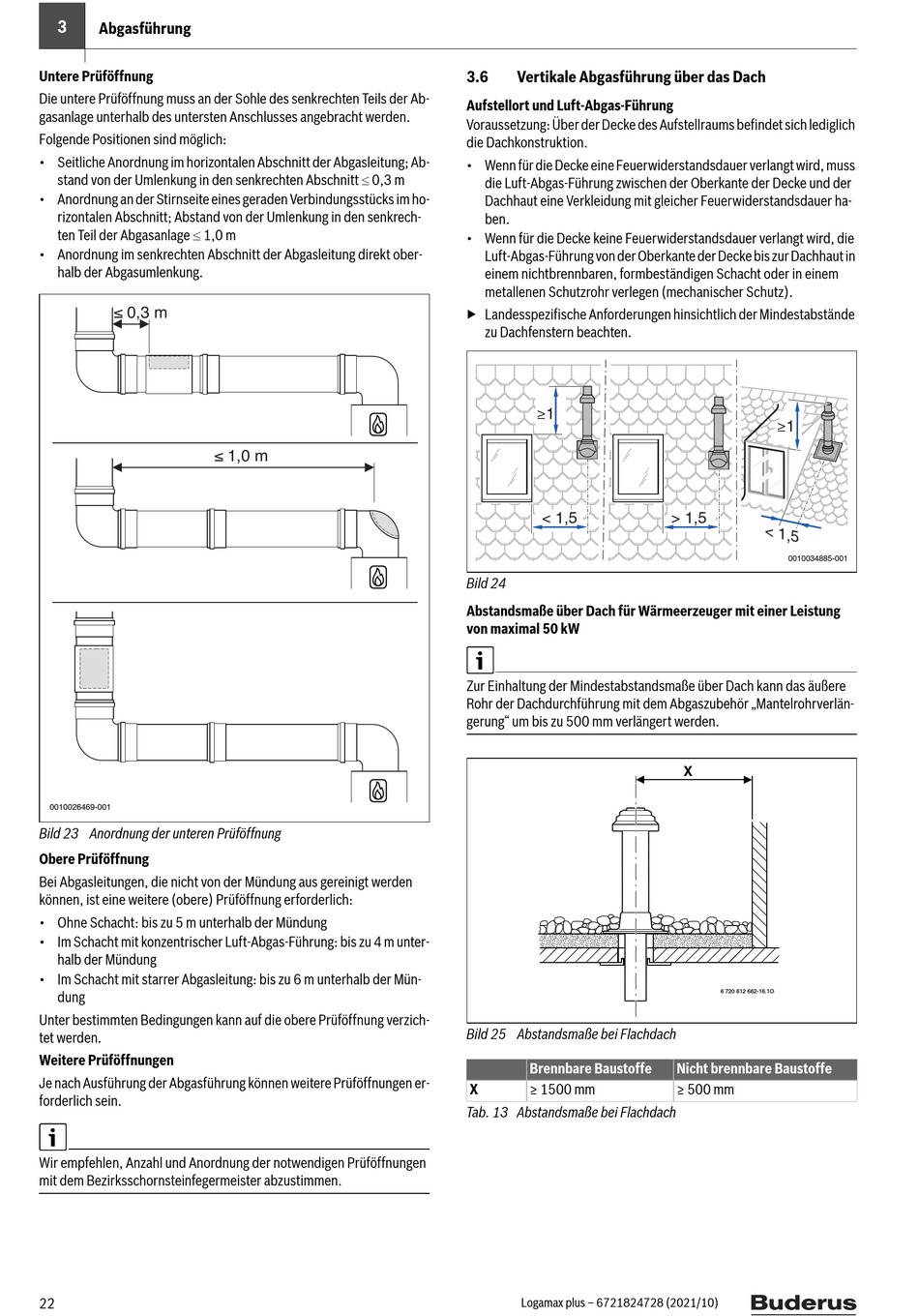

3
Abgasführung
Untere Prüföffnung
Die untere Prüföffnung muss an der Sohle des senkrechten Teils der Ab-
gasanlage unterhalb des untersten Anschlusses angebracht werden.
Folgende Positionen sind möglich:
• Seitliche Anordnung im horizontalen Abschnitt der Abgasleitung; Ab-
stand von der Umlenkung in den senkrechten Abschnitt  0,3 m
• Anordnung an der Stirnseite eines geraden Verbindungsstücks im ho-
rizontalen Abschnitt; Abstand von der Umlenkung in den senkrech-
ten Teil der Abgasanlage  1,0 m
• Anordnung im senkrechten Abschnitt der Abgasleitung direkt ober-
halb der Abgasumlenkung.
≤ 0,3 m
0010026469-001
Bild 23 Anordnung der unteren Prüföffnung
Obere Prüföffnung
Bei Abgasleitungen, die nicht von der Mündung aus gereinigt werden
können, ist eine weitere (obere) Prüföffnung erforderlich:
• Ohne Schacht: bis zu 5 m unterhalb der Mündung
• Im Schacht mit konzentrischer Luft-Abgas-Führung: bis zu 4 m unter-
halb der Mündung
• Im Schacht mit starrer Abgasleitung: bis zu 6 m unterhalb der Mün-
dung
Unter bestimmten Bedingungen kann auf die obere Prüföffnung verzich-
tet werden.
Weitere Prüföffnungen
Je nach Ausführung der Abgasführung können weitere Prüföffnungen er-
forderlich sein.
Wir empfehlen, Anzahl und Anordnung der notwendigen Prüföffnungen
mit dem Bezirksschornsteinfegermeister abzustimmen.
22
≤ 1,0 m
3.6
Vertikale Abgasführung über das Dach
Aufstellort und Luft-Abgas-Führung
Voraussetzung: Über der Decke des Aufstellraums befindet sich lediglich
die Dachkonstruktion.
• Wenn für die Decke eine Feuerwiderstandsdauer verlangt wird, muss
die Luft-Abgas-Führung zwischen der Oberkante der Decke und der
Dachhaut eine Verkleidung mit gleicher Feuerwiderstandsdauer ha-
ben.
• Wenn für die Decke keine Feuerwiderstandsdauer verlangt wird, die
Luft-Abgas-Führung von der Oberkante der Decke bis zur Dachhaut in
einem nichtbrennbaren, formbeständigen Schacht oder in einem
metallenen Schutzrohr verlegen (mechanischer Schutz).
▶ Landesspezifische Anforderungen hinsichtlich der Mindestabstände
zu Dachfenstern beachten.
≥1
< 1,5
Bild 24
Abstandsmaße über Dach für Wärmeerzeuger mit einer Leistung
von maximal 50 kW
Zur Einhaltung der Mindestabstandsmaße über Dach kann das äußere
Rohr der Dachdurchführung mit dem Abgaszubehör „Mantelrohrverlän-
gerung" um bis zu 500 mm verlängert werden.
Bild 25 Abstandsmaße bei Flachdach
Brennbare Baustoffe
X
≥ 1500 mm
Tab. 13 Abstandsmaße bei Flachdach
Logamax plus – 6721824728 (2021/10)
≥1
> 1,5
0010034885-001
X
6 720 612 662-16.1O
Nicht brennbare Baustoffe
≥ 500 mm
