Montageanleitung ECblue

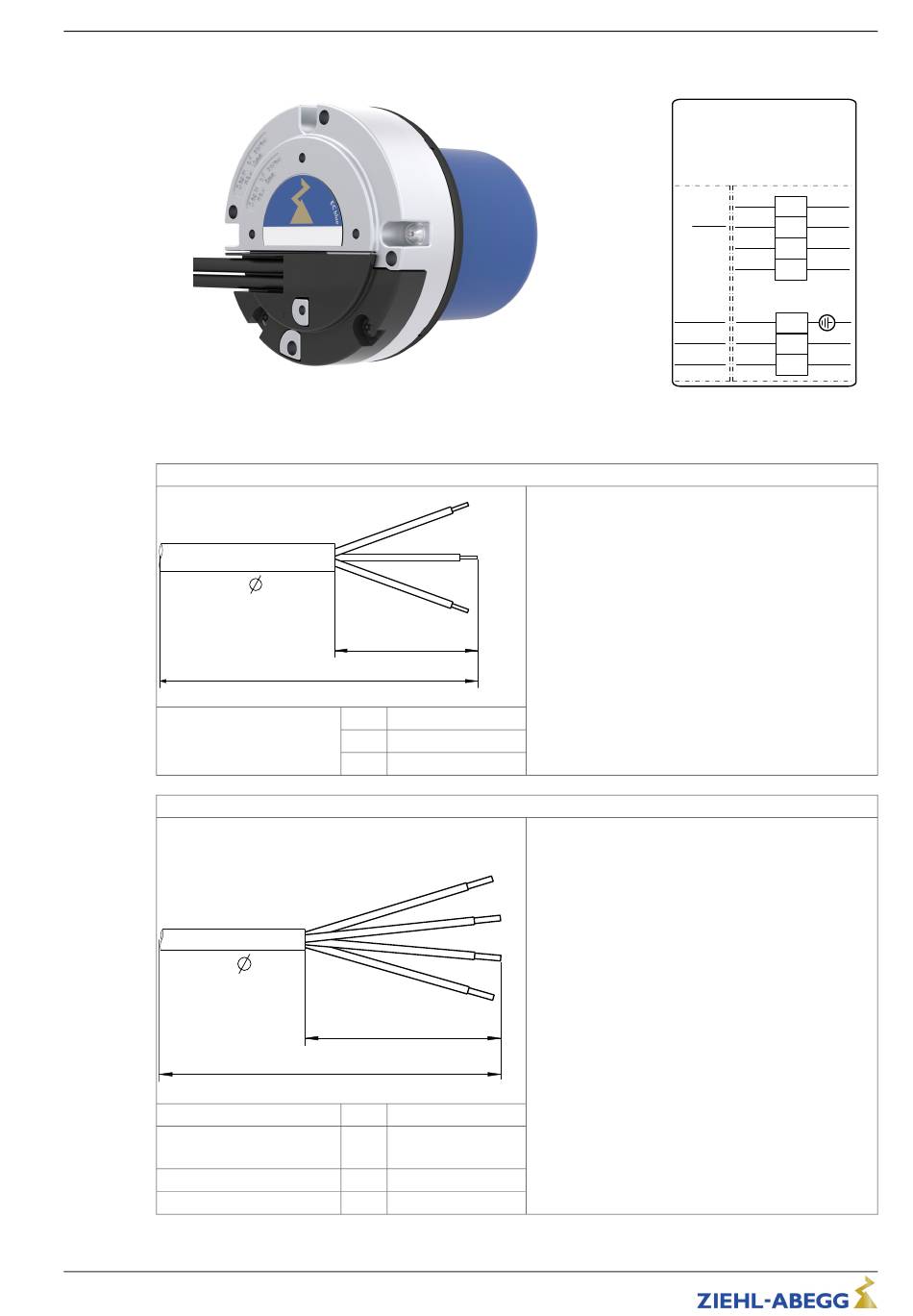

Ausführung mit Anschlussleitungen
Auf der Kabelbanderole sind länderspezifische Farbcodierungen von Leitungen dargestellt, die auf der Feldseite vorhanden
sein können.
Netzanschlussleitung
D
Netzspannung
Steuerung
D
OC Out Tacho
Analog In 1
(0 - 10 V, PWM)
DC Out
L-BAL-F067-D 1819 Index 003
BN
LS
LM
L1 braun = BN
N blau = BU
PE grüngelb = GNYE
LS
LM
A1 weiß = WH
E1 gelb = YE
GND blau = BU
10V rot = RD
Art.-Nr. 00703087-D
15/32
Anschlussleitung abhängig von Motorversion
Version A (Statordurchmesser 101 mm):
Schlauchleitung 3 x 18 AWG (1,0 mm
BU
LS: Länge Abmantelung ca. 60 mm
D: Außendurchmesser ca. 5,8 mm
GNYE
Version B (Statordurchmesser 89 mm):
Schlauchleitung 3 x 20 AWG (0,75 mm
LS: Länge Abmantelung ca. 60 mm
D: Außendurchmesser ca. 5,0 mm
LM: Länge bis zum Motor je nach Ausführung 0,5 m
oder 1,0 m (weitere Leitungslängen auf Anfrage).
Schlauchleitung 4 x 22 AWG (0,34 mm
LS: Länge Abmantelung ca. 60 mm
D: Außendurchmesser ca. 5,2 mm
WH
LM: Länge bis zum Motor je nach Ausführung 0,5 m
YE
oder 1,0 m (weitere Leitungslängen auf Anfrage).
BU
RD
Elektrische Installation
Kabelbanderole
Connection EC055
Diagram
Lead
RD
Color
10V
on field side BU
GND
according to
local / national YE 0-10V / PWM
E1
requirments
WH OC Out
A1
e.g.
NEC / NFPA
GN or GNYE GNYE
PE
WH or GR BU
N
BU or RD BN
L1
