7
INBETRIEBNAHME
7.3.4

Konfiguration des Digitalausgangs Q1 und Q2

32 B E T R I E B S A N L E I T U N G | T-EASIC® FTS
< Q1 Mode >
Flow
Hysteresis norm open
Flow
Hysteresis norm closed
Flow
Window norm open
Flow
Window norm closed
Temp
Hysteresis norm open
Temp
Hysteresis norm closed
Temp
Window norm open
Temp
Window norm closed
Empty
Detection norm open
Emty
Detection norm closed

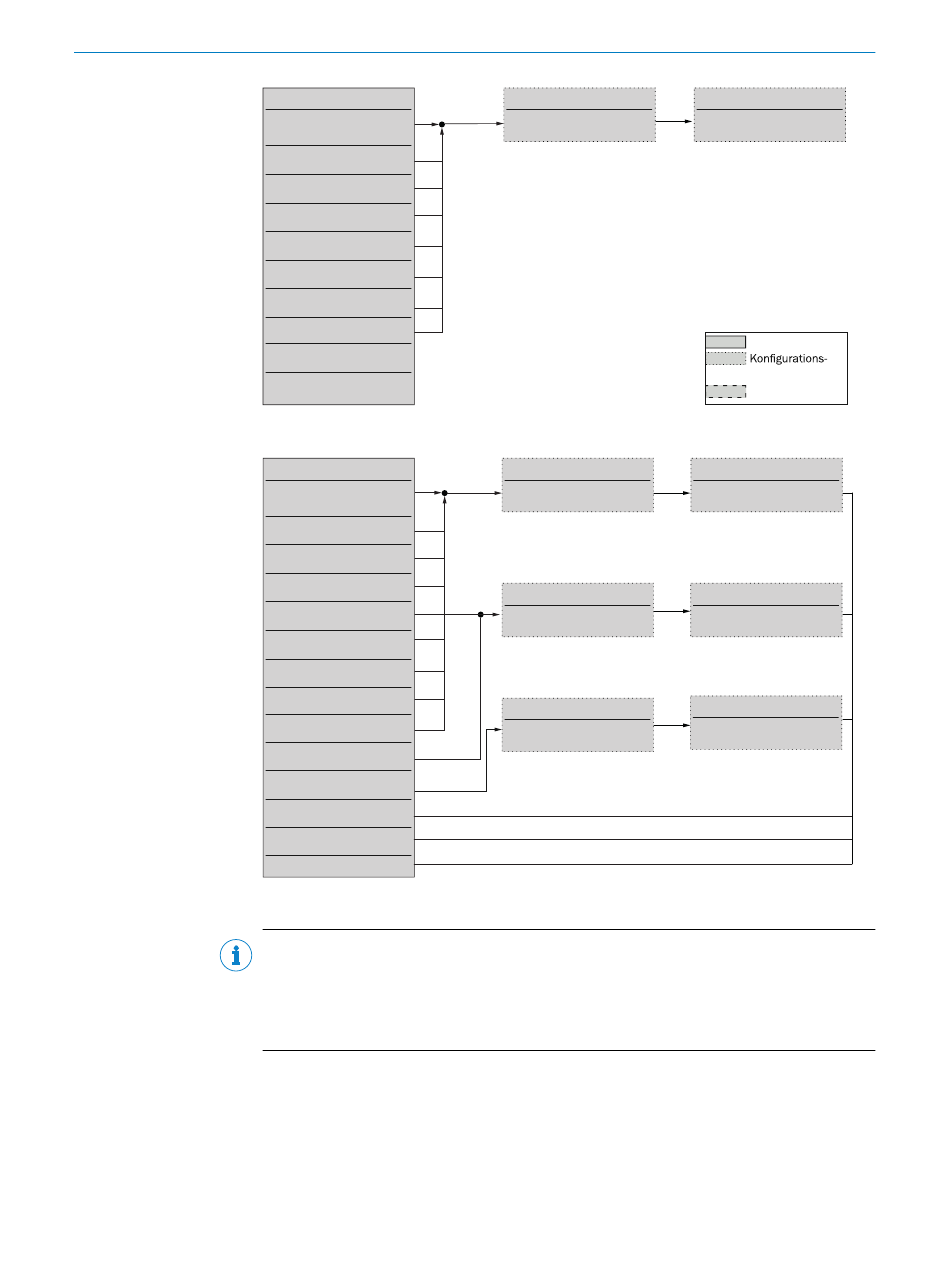

Abbildung 21: Menüstruktur für Q1-Modus
< Q2 Mode >
Flow
Hysteresis norm open
Flow
Hysteresis norm closed
Flow
Window norm open
Flow
Window norm closed
Flow
Current 4-20mA
Temp
Hysteresis norm open
Temp
Hysteresis norm closed
Temp
Window norm open
Temp
Window norm closed
Temp
Current 4-20mA
Volume
Pulse Output
Input
AND with Q1
Input
OR with Q1
Off
Pin Q2 inactive
Abbildung 22: Menüstruktur für Q2-Modus
HINWEIS
Der Pulsausgang kann nur ausgewählt werden, wenn der Messmodus Volume (flow and
counter) ausgewählt wurde.
Die Auswahl Flow Current 4-20 mA und Temp Current 4-20 mA sind nur in der elektrischen
Ausführung B mit Analogausgang zu sehen.
Wenn der Durchfluss (oder die Temperatur) um den eingestellten Wert schwankt, hält
die Hysterese den Schaltzustand der Ausgänge stabil.
< Q1 Switchpoint 1 >
20.0 [unit]
< Q2 Switchpoint 1 >
20.0 [unit]
< Q2a low >
20.0 [unit]
< Q2a Pulse Width >
20.0 ms
< Q1 Switchpoint 2 >
40.0 [unit]
Immer verfügbar
abhängig
Fehler
< Q2 Switchpoint 2 >
40.0 [unit]
< Q2a high >
40.0 [unit]
< Q2a Pulse Valency >
40.0 [unit]
