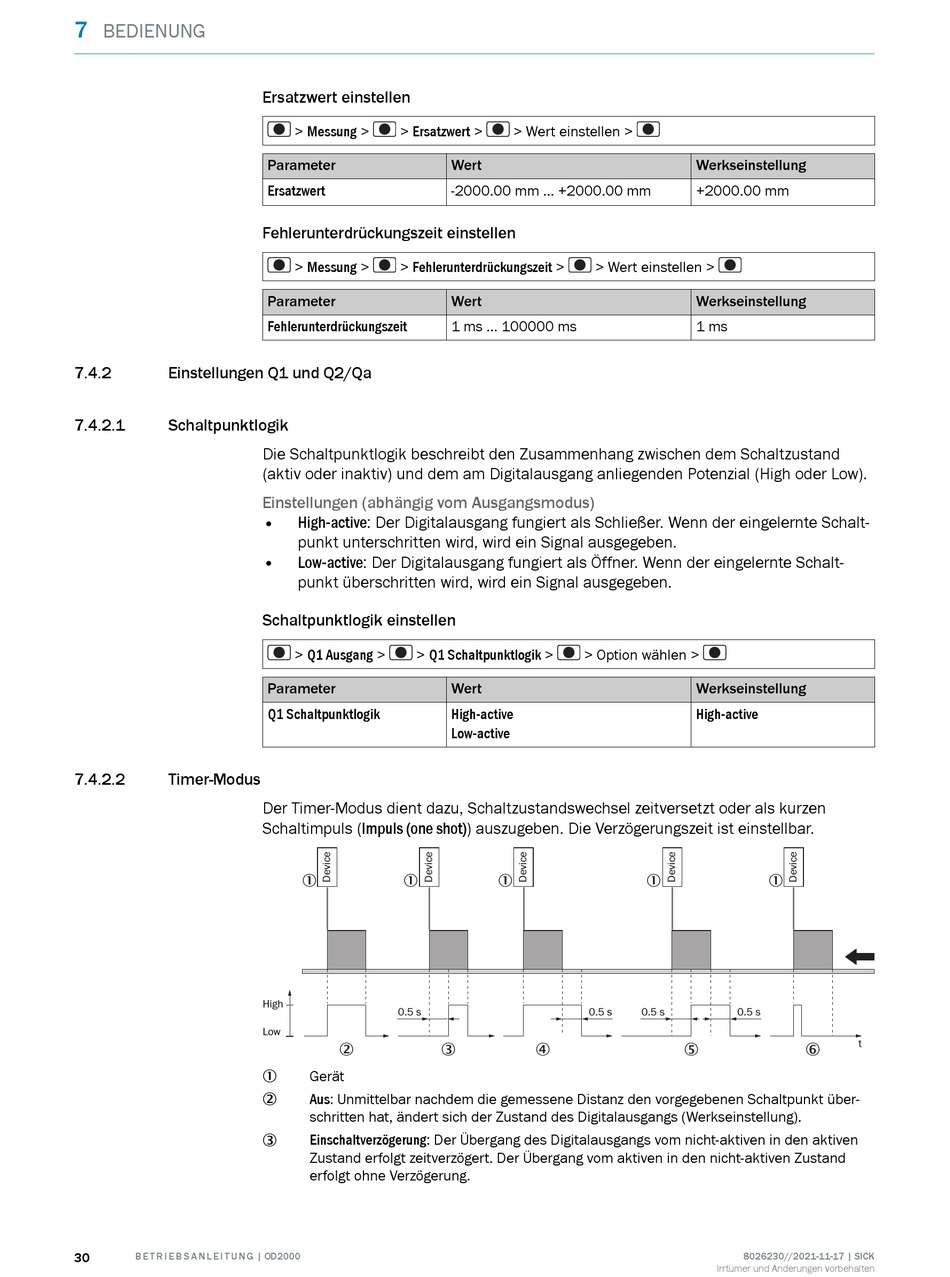

7
BEDIENUNG
7.4.2
Einstellungen Q1 und Q2/Qa
7.4.2.1
Schaltpunktlogik
7.4.2.2
Timer-Modus
30
B E T R I E B S A N L E I T U N G | OD2000
Ersatzwert einstellen
> Messung >
> Ersatzwert >
Parameter
Ersatzwert
Fehlerunterdrückungszeit einstellen
> Messung >
> Fehlerunterdrückungszeit >
Parameter
Fehlerunterdrückungszeit
Die Schaltpunktlogik beschreibt den Zusammenhang zwischen dem Schaltzustand
(aktiv oder inaktiv) und dem am Digitalausgang anliegenden Potenzial (High oder Low).
Einstellungen (abhängig vom Ausgangsmodus)
•
High-active: Der Digitalausgang fungiert als Schließer. Wenn der eingelernte Schalt‐
punkt unterschritten wird, wird ein Signal ausgegeben.
•
Low-active: Der Digitalausgang fungiert als Öffner. Wenn der eingelernte Schalt‐
punkt überschritten wird, wird ein Signal ausgegeben.
Schaltpunktlogik einstellen
> Q1 Ausgang >
> Q1 Schaltpunktlogik >
Parameter
Q1 Schaltpunktlogik
Der Timer-Modus dient dazu, Schaltzustandswechsel zeitversetzt oder als kurzen
Schaltimpuls (Impuls (one shot)) auszugeben. Die Verzögerungszeit ist einstellbar.
1
1
High
0.5 s
Low
2
3
Gerät
1
Aus: Unmittelbar nachdem die gemessene Distanz den vorgegebenen Schaltpunkt über‐
2
schritten hat, ändert sich der Zustand des Digitalausgangs (Werkseinstellung).
Einschaltverzögerung: Der Übergang des Digitalausgangs vom nicht-aktiven in den aktiven
3
Zustand erfolgt zeitverzögert. Der Übergang vom aktiven in den nicht-aktiven Zustand
erfolgt ohne Verzögerung.
> Wert einstellen >
Wert
-2000.00 mm ... +2000.00 mm
> Wert einstellen >
Wert
1 ms ... 100000 ms
> Option wählen >
Wert
High-active
Low-active
1
0.5 s
4
Werkseinstellung
+2000.00 mm
Werkseinstellung
1 ms
Werkseinstellung
High-active
1
1
0.5 s
0.5 s
5
6
8026230//2021-11-17 | SICK
Irrtümer und Änderungen vorbehalten
