5
MONTAGE
20
B E T R I E B S A N L E I T U N G | T-EASIC® FTS

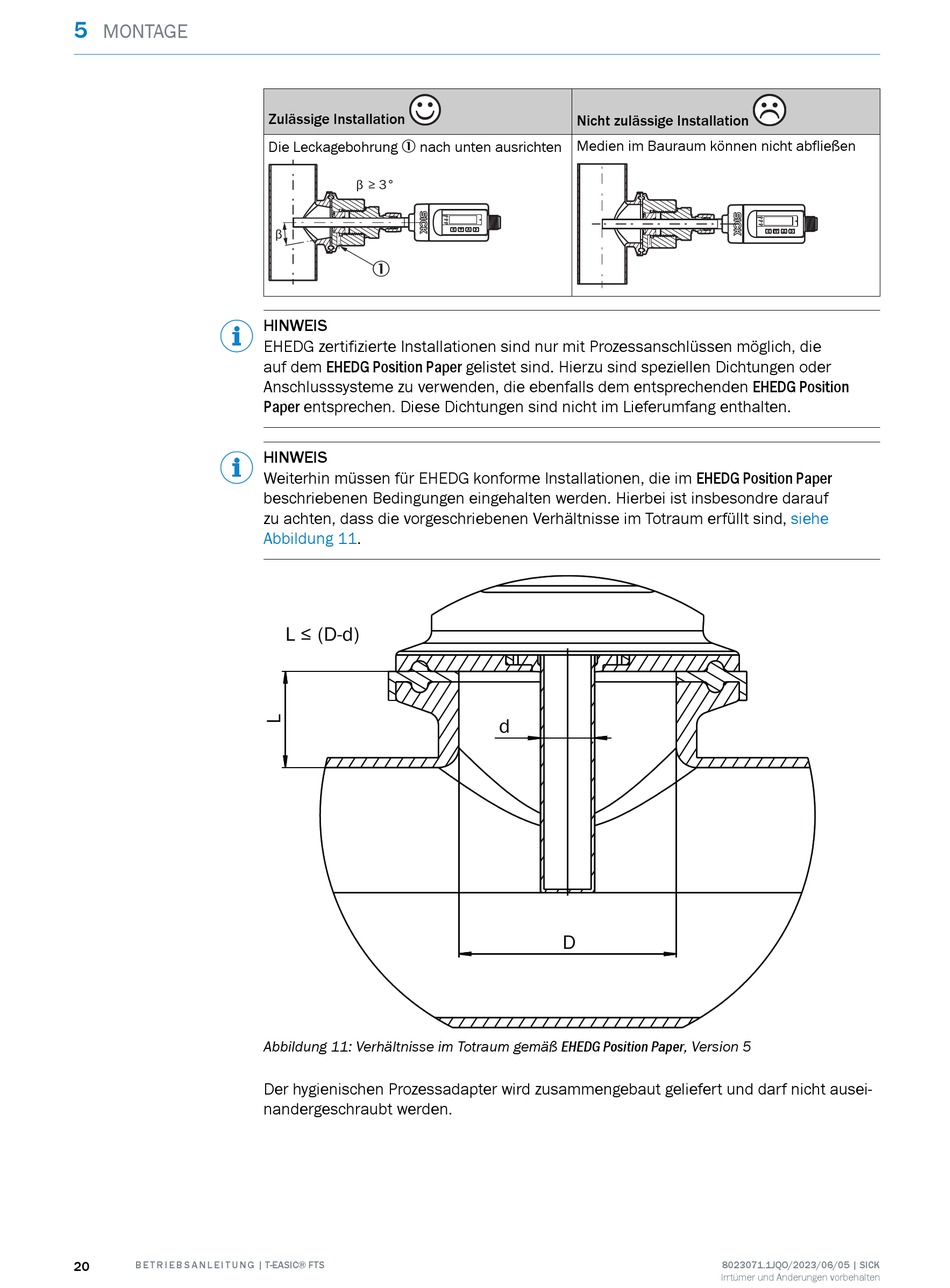

Zulässige Installation
Die Leckagebohrung 1 nach unten ausrichten
β ≥ 3°
PWR
β
1
HINWEIS
EHEDG zertifizierte Installationen sind nur mit Prozessanschlüssen möglich, die
auf dem EHEDG Position Paper gelistet sind. Hierzu sind speziellen Dichtungen oder
Anschlusssysteme zu verwenden, die ebenfalls dem entsprechenden EHEDG Position
Paper entsprechen. Diese Dichtungen sind nicht im Lieferumfang enthalten.
HINWEIS
Weiterhin müssen für EHEDG konforme Installationen, die im EHEDG Position Paper
beschriebenen Bedingungen eingehalten werden. Hierbei ist insbesondre darauf
zu achten, dass die vorgeschriebenen Verhältnisse im Totraum erfüllt sind,
Abbildung
11.
L
≤ (D-d)
Abbildung 11: Verhältnisse im Totraum gemäß EHEDG Position Paper, Version 5
Der hygienischen Prozessadapter wird zusammengebaut geliefert und darf nicht ausei‐
nandergeschraubt werden.
Nicht zulässige Installation
Medien im Bauraum können nicht abfließen
S1
S2
d
D
PWR
S1
S2
siehe
8023071.1JQO/2023/06/05 | SICK
Irrtümer und Änderungen vorbehalten
