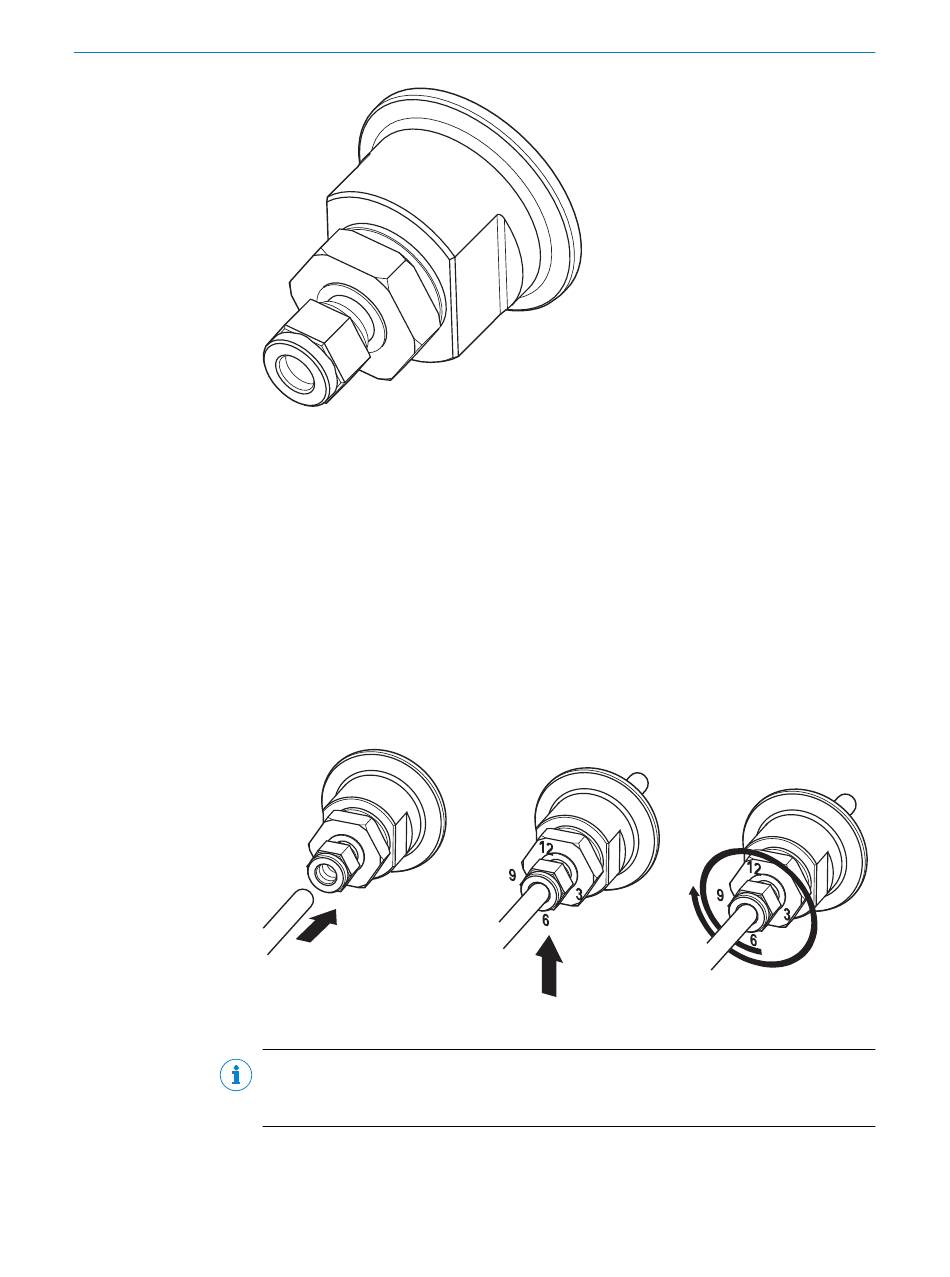

Abbildung 12: Aufbau des hygienischen Prozessadapters in zusammengebautem Zustand
1.
Führen Sie die Sonde des Sensors in den hygienischen Prozessadapter (P/N
2093548) ein. Wenn Sie beim Einführen der Messsonde zur axialen Bewegung
zusätzlich eine Drehbewegung ausführen, lässt sich der Sensor leichter einführen.
Justieren Sie den Adapter auf der richtigen Höhe (siehe
gungen", Seite
13). Achten Sie für eine optimale Messgenauigkeit darauf, dass der
Pfeil auf der Unterschale des Sensors in Durchflussrichtung ausgerichtet ist (siehe
siehe „Sondenausrichtung zur Durchflussrichtung", Seite
2.
Ziehen Sie die Überwurfmutter handfest an, bis die Sonde nicht mehr von Hand
gedreht oder axial im Anschluss verschoben werden kann.
3.
Markieren Sie die Überwurfmutter in der 6-Uhr-Position.
4.
Halten Sie den Verschraubungskörper mit einem Schraubenschlüssel fest und
Maulschlüssel (Schlüsselweite 27) fest. Ziehen Sie die Überwurfmutter um 1 1/4
Umdrehungen auf die 9-Uhr-Position an. Verwenden Sie hierzu einem Maulschlüs‐
sel mit Schlüsselweite 16.
Abbildung 13: Montage des hygienischen Prozessadapters an der Sensorsonde
HINWEIS
Alle medienberührenden Werkstoffe des hygienischen Prozesadapters und die Sensor‐
sonde sind FDA konform.
MONTAGE
siehe „Installationsbedin‐
15)
