Low Flow Cutoff & Cutoff Hysteresis (Schleichmengenunterdrückung)
8023071.1JQO/2023/06/05 | SICK
Irrtümer und Änderungen vorbehalten
Reaktionszeit
1)
Schnell:
ca. 2-5 Sekunden
Werkseinstellung für Wasser
Min Wasser und Max Öl
Langsam:
ca. 10-25 Sekunden

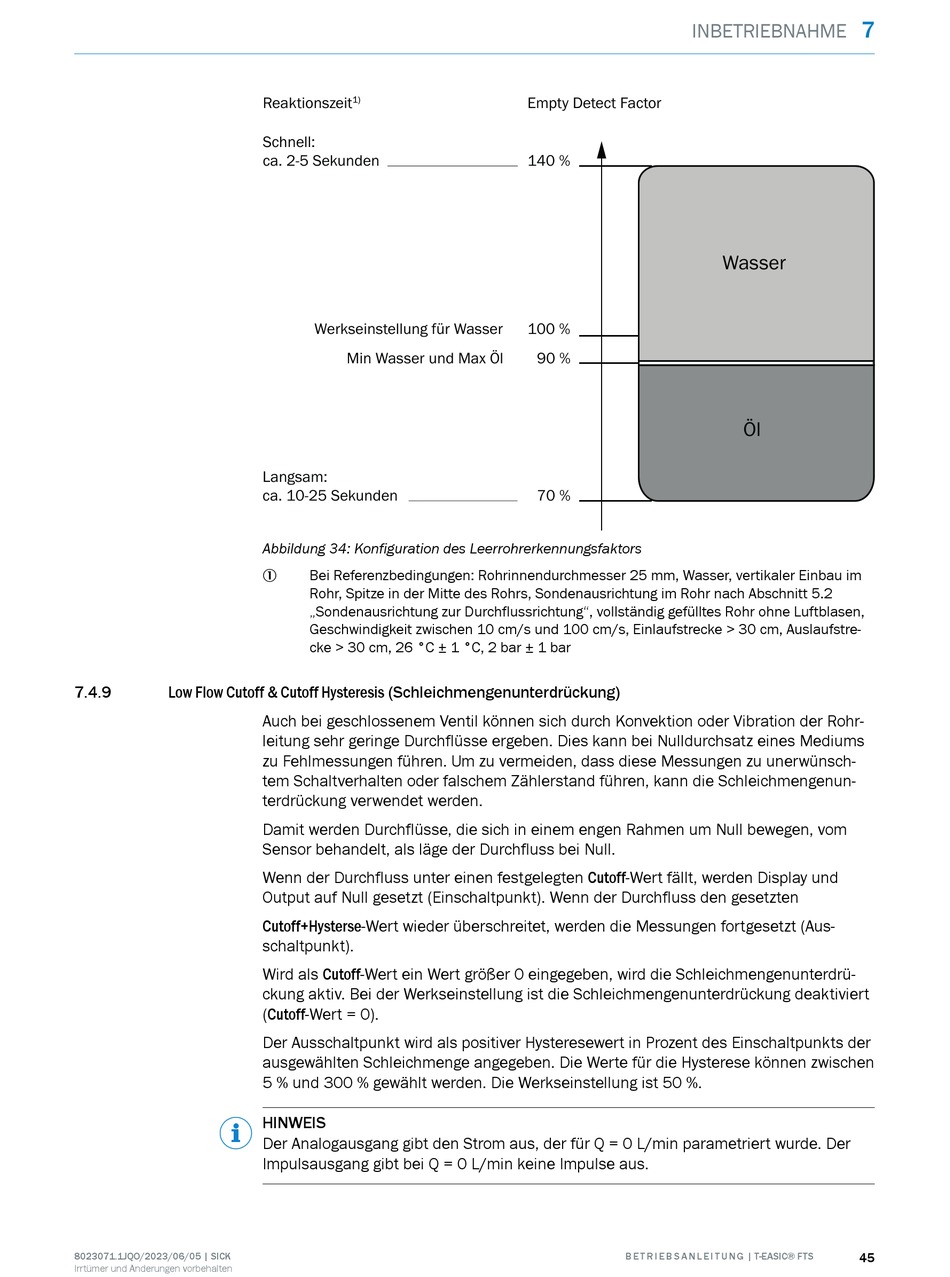

Abbildung 34: Konfiguration des Leerrohrerkennungsfaktors
Bei Referenzbedingungen: Rohrinnendurchmesser 25 mm, Wasser, vertikaler Einbau im
1
Rohr, Spitze in der Mitte des Rohrs, Sondenausrichtung im Rohr nach Abschnitt 5.2
„Sondenausrichtung zur Durchflussrichtung", vollständig gefülltes Rohr ohne Luftblasen,
Geschwindigkeit zwischen 10 cm/s und 100 cm/s, Einlaufstrecke > 30 cm, Auslaufstre‐
cke > 30 cm, 26 °C ± 1 °C, 2 bar ± 1 bar
Auch bei geschlossenem Ventil können sich durch Konvektion oder Vibration der Rohr‐
leitung sehr geringe Durchflüsse ergeben. Dies kann bei Nulldurchsatz eines Mediums
zu Fehlmessungen führen. Um zu vermeiden, dass diese Messungen zu unerwünsch‐
tem Schaltverhalten oder falschem Zählerstand führen, kann die Schleichmengenun‐
terdrückung verwendet werden.
Damit werden Durchflüsse, die sich in einem engen Rahmen um Null bewegen, vom
Sensor behandelt, als läge der Durchfluss bei Null.
Wenn der Durchfluss unter einen festgelegten Cutoff-Wert fällt, werden Display und
Output auf Null gesetzt (Einschaltpunkt). Wenn der Durchfluss den gesetzten
Cutoff+Hysterse-Wert wieder überschreitet, werden die Messungen fortgesetzt (Aus‐
schaltpunkt).
Wird als Cutoff-Wert ein Wert größer 0 eingegeben, wird die Schleichmengenunterdrü‐
ckung aktiv. Bei der Werkseinstellung ist die Schleichmengenunterdrückung deaktiviert
(Cutoff-Wert = 0).
Der Ausschaltpunkt wird als positiver Hysteresewert in Prozent des Einschaltpunkts der
ausgewählten Schleichmenge angegeben. Die Werte für die Hysterese können zwischen
5 % und 300 % gewählt werden. Die Werkseinstellung ist 50 %.
HINWEIS
Der Analogausgang gibt den Strom aus, der für Q = 0 L/min parametriert wurde. Der
Impulsausgang gibt bei Q = 0 L/min keine Impulse aus.
INBETRIEBNAHME
Empty Detect Factor
140 %
100 %
90 %
70 %
B E T R I E B S A N L E I T U N G | T-EASIC® FTS
7
Wasser
