Durchfluss/Temperatur
SP1
SP2
Q1 ohne Verzögerung
aktiv
inaktiv
Q1
Verzögerung
Ton
aktiv
inaktiv

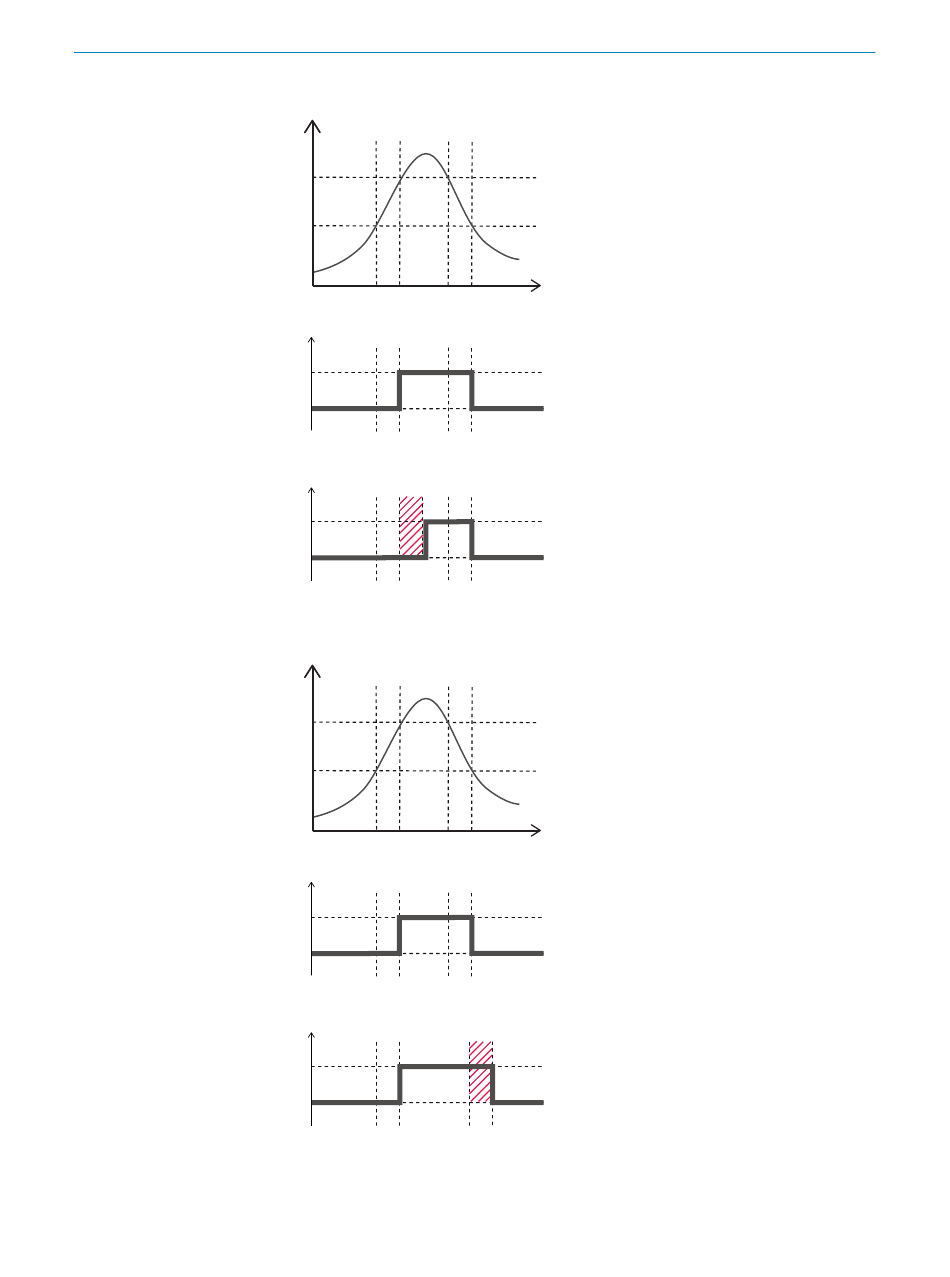

Abbildung 36: Verzögerungsmodus Q1 mit Einstellung „Ton Delay"/Hysterese – Schließer
Durchfluss/Temperatur
SP1
SP2
Q1 ohne Verzögerung
aktiv
inaktiv
Q1
aktiv
inaktiv
Abbildung 37: Verzögerungsmodus Q1 mit Einstellung „Toff Delay"/Hysterese – Schließer
t
t
t
t
t
Verzögerung
Toff
t
