T-Stücke Für T-Easic Fts; T-Stück Dn25 (P/N 2118844) / Dn40 (P/N 2118845) / Dn50 (2118846) Mit Schweißende; T-Stück Dn25 (P/N 2122453) / Dn40 (P/N 2122454) / Dn50 (2122455) Mit Rp-Gewinde - SICK T-EASIC FTS Betriebsanleitung

12.6 T-Stücke für T-Easic FTS
12.6.1 T-Stück DN25 (P/N 2118844) / DN40 (P/N 2118845) / DN50 (2118846) mit Schweißende
12.6.2 T-Stück DN25 (P/N 2122453) / DN40 (P/N 2122454) / DN50 (2122455) mit Rp-Gewinde
8023071.1JQO/2023/06/05 | SICK
Irrtümer und Änderungen vorbehalten
100

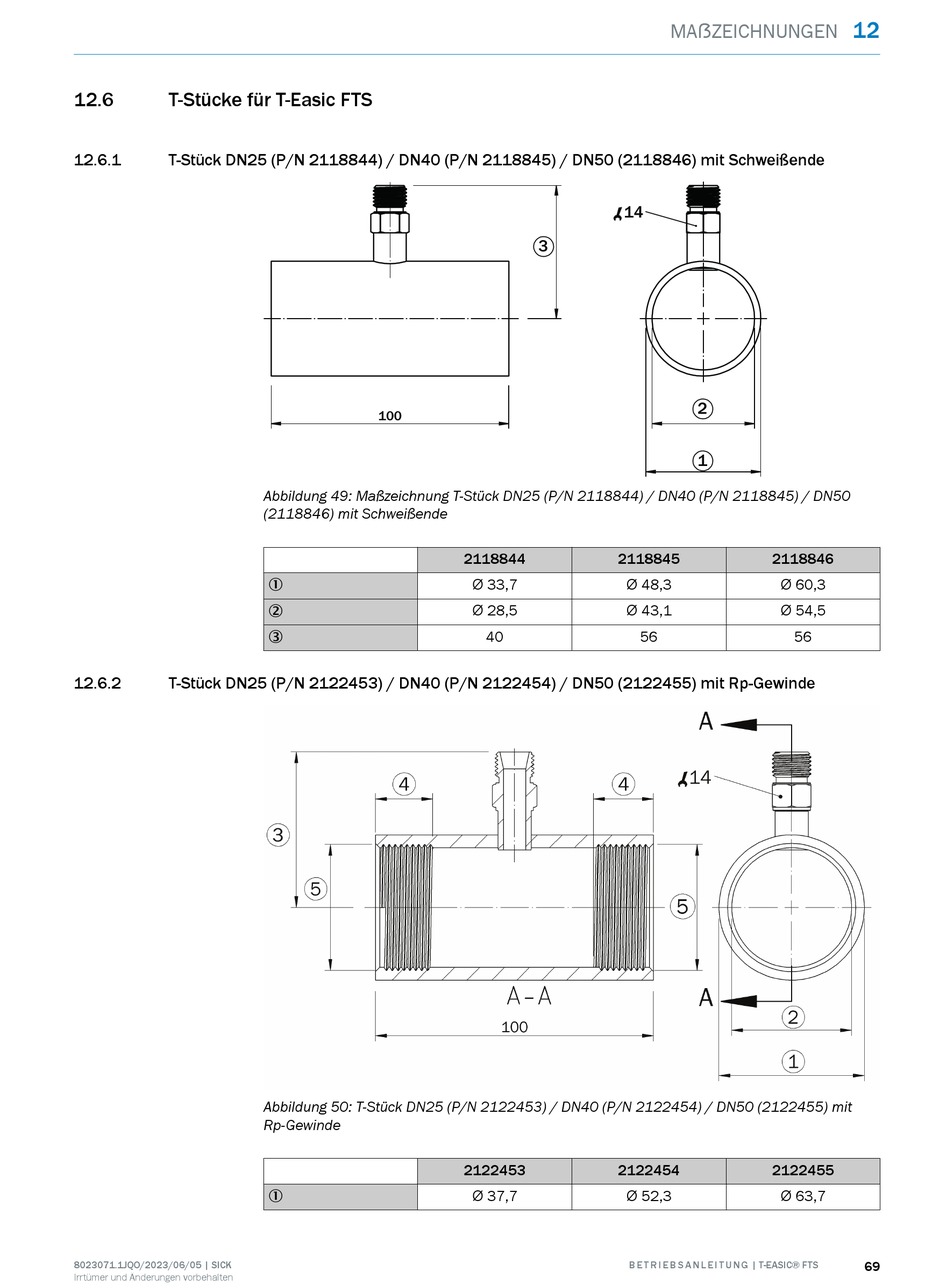

Abbildung 49: Maßzeichnung T-Stück DN25 (P/N 2118844) / DN40 (P/N 2118845) / DN50
(2118846) mit Schweißende
1
2
3
Abbildung 50: T-Stück DN25 (P/N 2122453) / DN40 (P/N 2122454) / DN50 (2122455) mit
Rp-Gewinde
1
14
3
2118844 2118845
Ø 33,7 Ø 48,3
Ø 28,5 Ø 43,1
40 56
2122453 2122454
Ø 37,7 Ø 52,3
B E T R I E B S A N L E I T U N G | T-EASIC® FTS
MAẞZEICHNUNGEN
2
1
2118846
Ø 60,3
Ø 54,5
56
2122455
Ø 63,7
12
69
