Schließer mit konfigurierbarer Hysterese
8023071.1JQO/2023/06/05 | SICK
Irrtümer und Änderungen vorbehalten
Wenn der Durchfluss (oder die Temperatur) steigt, schaltet der Ausgang um, wenn der
jeweilige Schaltpunkt (SP1) erreicht ist. Wenn der Durchfluss (oder die Temperatur) wie‐
der sinkt, schaltet der Ausgang erst dann wieder zurück, wenn der Rücksetzschaltpunkt
(SP2) erreicht ist.
Die Fensterfunktion ermöglicht die Kontrolle eines festgelegten Bereichs. Wenn der
Durchfluss (oder die Temperatur) zwischen Fenster hoch (SP1) und Fenster niedrig
(SP2) liegt, ist der Ausgang aktiv (Schließer) und/oder inaktiv (Öffner).
Der Fehlerstatus der Messeinrichtung spiegelt die Kabelbruchüberwachung wider. Wäh‐
rend eines Fehlerstatus schaltet die Messeinrichtung in den sicheren Zustand. Der
sichere Zustand der Elektronik ist in der Pulldownkonfiguration.
Soweit die nachgeschaltete Signalauswertung betroffen ist, entspricht dies einem
Kabelbruch.
Konfiguration basierend auf Q1 für Durchfluss (als Beispiel)
1.
Wählen Sie mit den Pfeiltasten (links/rechts) Q1 Mode (Modus Q1) aus.
2.
Wählen Sie mit den Pfeiltasten (nach oben/nach unten) Flow Hysteresis norm open
(Durchfluss Hysterese Schließer) aus.
3.
Wählen Sie mit der Nach-rechts-Pfeiltaste Q1 Switchpoint 1 (Q1 Schaltpunkt 1; SP1)
aus.
4.
Erhöhen oder verringern Sie den Wert mit den Pfeiltasten (nach oben/nach
unten).
5.
Wählen Sie mit der Nach-rechts-Pfeiltaste Q1 Switchpoint 2 (Q1 Schaltpunkt 2; SP2)
aus.
6.
Erhöhen oder verringern Sie den Wert mit den Pfeiltasten (nach oben/nach
unten).
7.
Der Sensor verwendet den größeren Switchpoint (Schaltpunkt) als obere Schalt‐
schwelle, den kleineren Switchpoint (Schaltpunkt) als untere Schaltschwelle.
8.
Konfigurieren Sie bei Bedarf den Verzögerungsmodus und die Verzögerungszeit
(siehe
siehe „Delay Mode Q1 (Verzögerungsmodus Q1)", Seite
Schaltausgangverhalten
Durchfluss/Temperatur
SP1
SP2
1
2

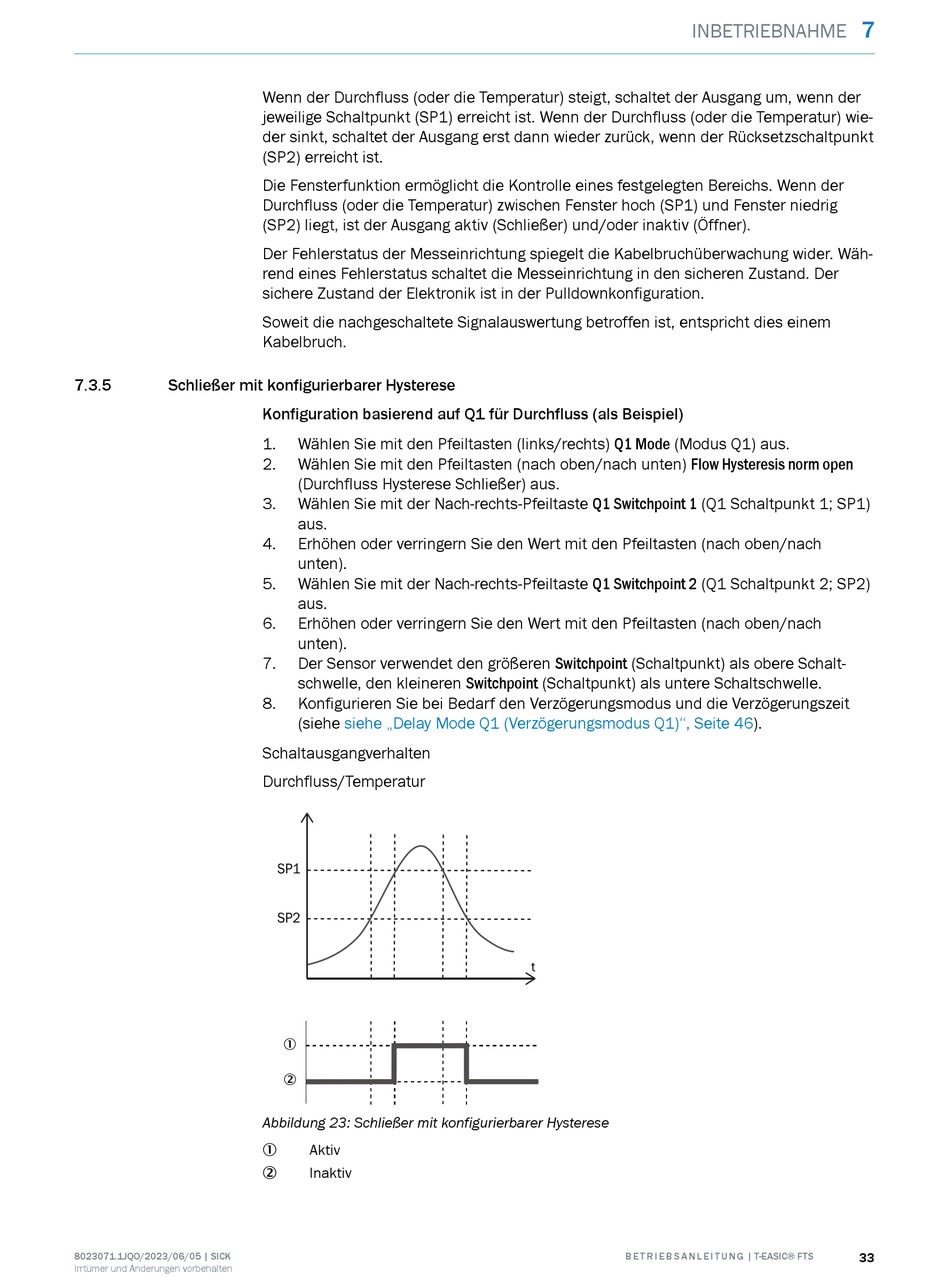

Abbildung 23: Schließer mit konfigurierbarer Hysterese
Aktiv
1
Inaktiv
2
