5
MONTAGE
14
B E T R I E B S A N L E I T U N G | T-EASIC® FTS
Abstand zwischen Unterseite des Gehäuses und Oberseite des Prozessanschlussadap‐
5
ters bei Temperaturen über 100 °C: ≥ 25 mm
Die Einlaufstrecke vor dem Sensor sollte mindestens 5 bis 10-mal den Rohrdurchmes‐
ser betragen. Die Auslaufstrecke nach dem Sensor sollte mindestens 3 bis 5-mal den
Rohrdurchmesser betragen.
Mind. 5-10 DN
Mind. 5-10 DN

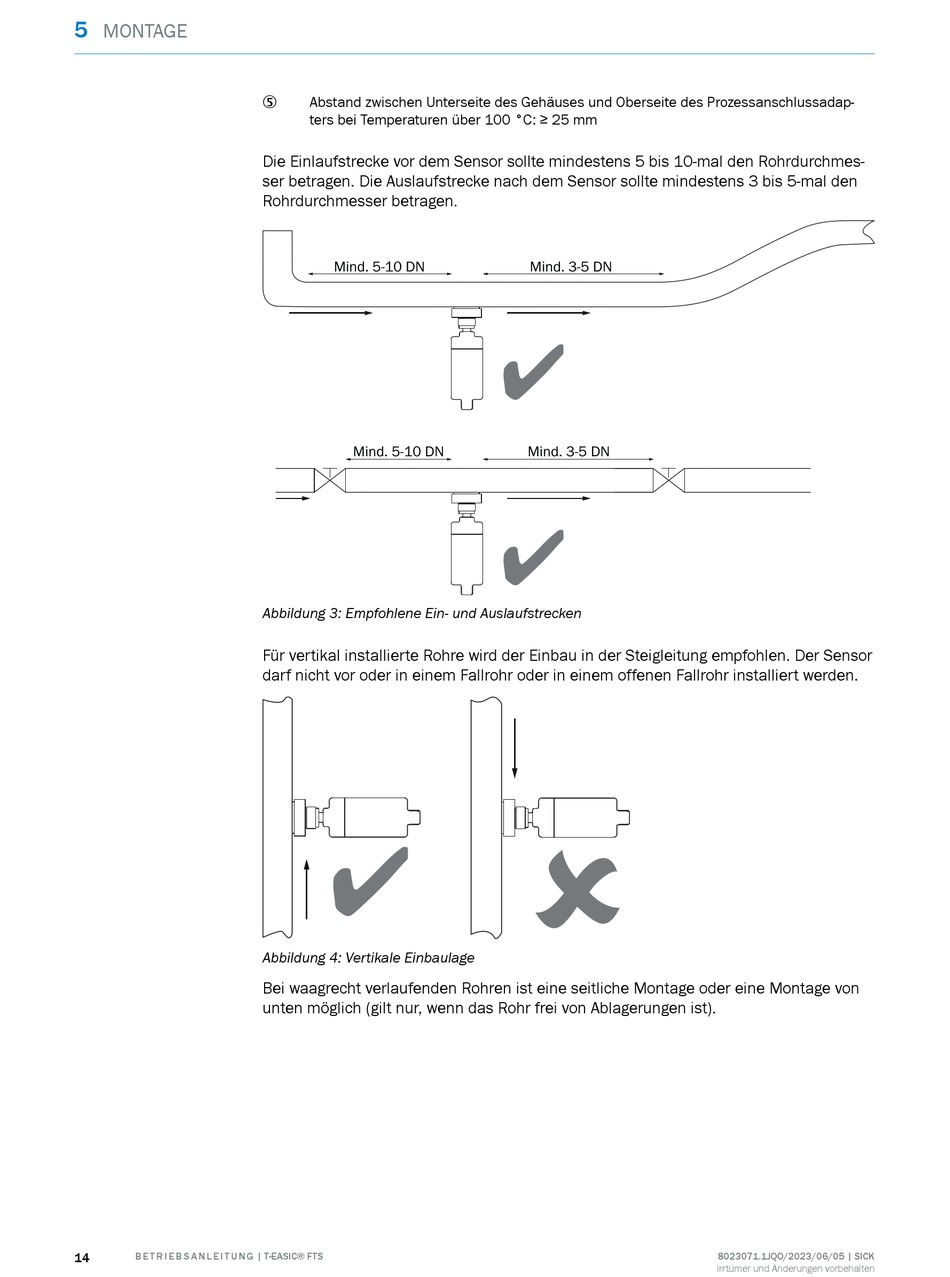

Abbildung 3: Empfohlene Ein- und Auslaufstrecken
Für vertikal installierte Rohre wird der Einbau in der Steigleitung empfohlen. Der Sensor
darf nicht vor oder in einem Fallrohr oder in einem offenen Fallrohr installiert werden.
Abbildung 4: Vertikale Einbaulage
Bei waagrecht verlaufenden Rohren ist eine seitliche Montage oder eine Montage von
unten möglich (gilt nur, wenn das Rohr frei von Ablagerungen ist).
Mind. 3-5 DN
Mind. 3-5 DN
8023071.1JQO/2023/06/05 | SICK
Irrtümer und Änderungen vorbehalten
