Anbringen der Koffer:
Stecken Sie den Schlüssel ins Schloss.
Stellen Sie den Schlüssel in die Stellung
UNLOCK („entriegeln").
Hinweis:
• Der linke und der rechte Koffer
müssen auf der richtigen Seite des
Motorrads angebracht
Stellen Sie beim Anbringen der Koffer
sicher, dass die Schließzylinder zum
Heck des Motorrads zeigen.

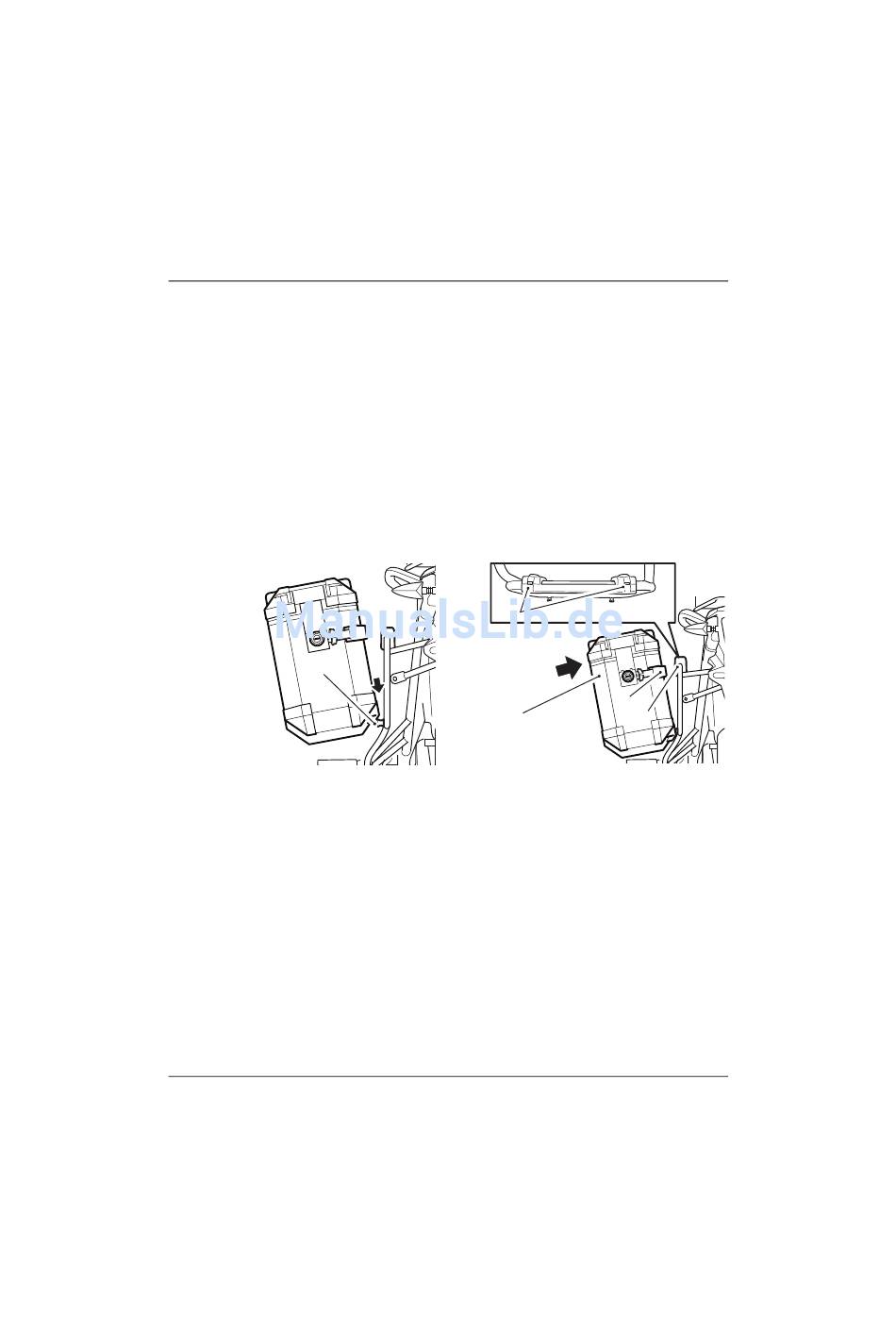

Setzen Sie den Koffer wie nachfolgend
gezeigt auf die unteren Kofferaufhänge-
punkte.
1
1. Unterer Kofferaufhängepunkt
Setzen Sie den Verriegelungsmecha-
nismus des Koffers auf die oberen
Aufhängepunkte und drücken Sie den
Koffer nach innen, um den Mechanismus
einrasten zu lassen.
Allgemeine Informationen
Hinweis:
• Wenn der Verriegelungsmechanismus
der oberen
einrastet, ist ein hörbarer „Klick" zu
vernehmen.
• Außerdem befinden sich
Oberseite des oberen Aufhängepunkts
zwei Statusanzeigen.
werden.
anzeigen ändern die Farbe von rot auf
grün, wenn
mechanismus korrekt einrastet.
• Wenn die Statusanzeigen rot bleiben,
ist der Verriegelungsmechanismus
der oberen Aufhängepunkte nicht
korrekt eingerastet.
4
1
1. Gepäckkoffer
2. Oberer Aufhängepunkt
3. Verriegelungsmechanismus
4. Statusanzeigen
Sichern Sie den Koffer durch Drehen des
Schlüssels in
(„verriegeln") am Bügel. Ziehen Sie den
Schlüssel ab.
Kofferaufhängepunkte
an der
Sie Status-
der Verriegelungs-
3
2
die Stellung LOCK
