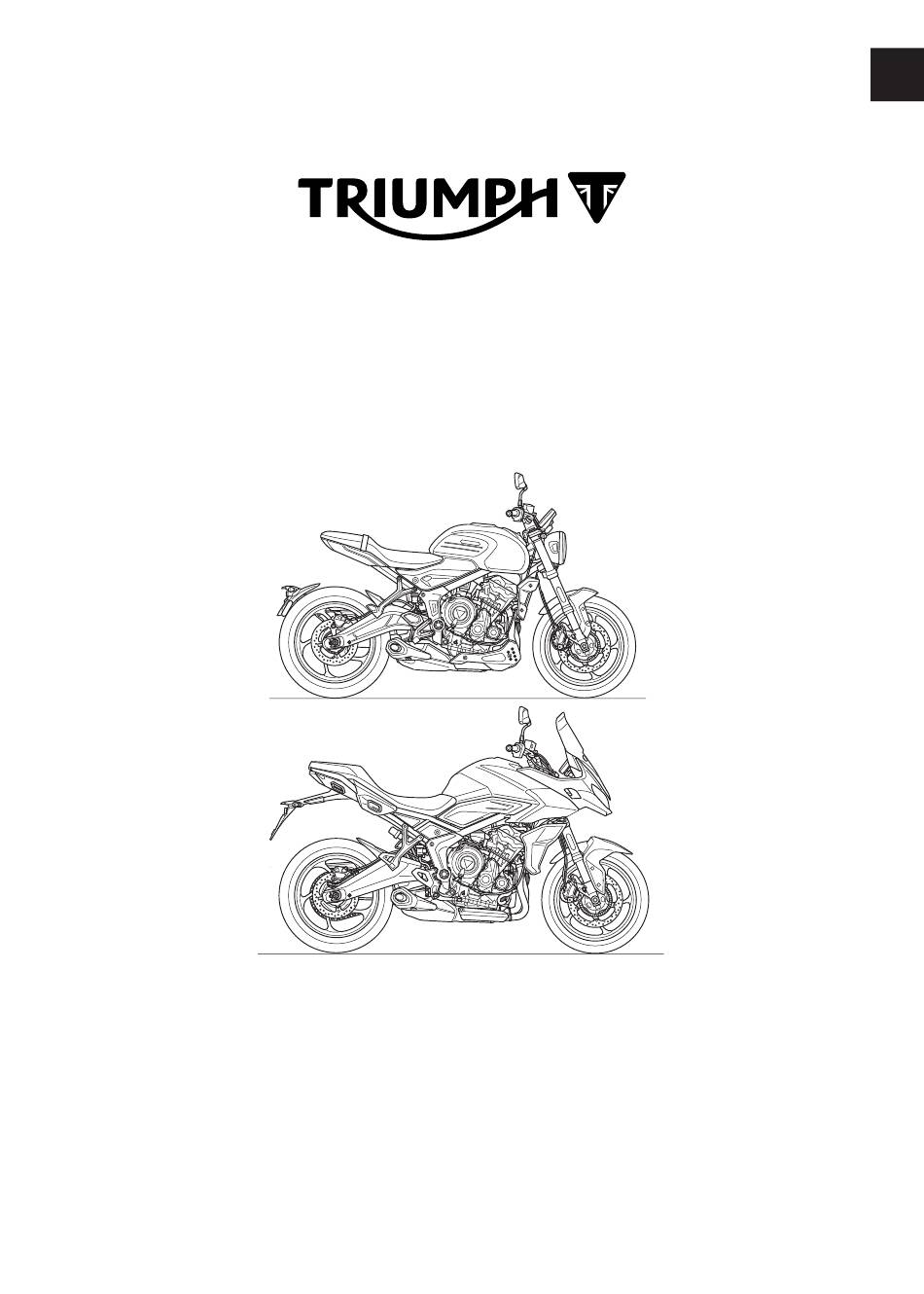

BENUTZERHANDBUCH
01

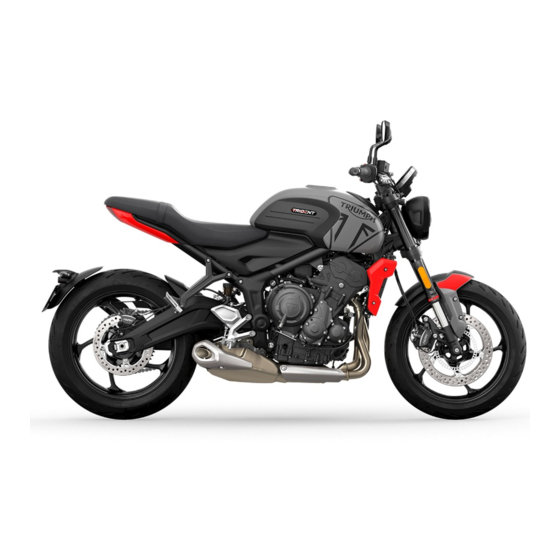

Trident und Tiger Sport
Dieses Handbuch enthält Informationen über das Motorrad bzw. die Motorräder Triumph Trident und Tiger Sport.
Bewahren Sie dieses Benutzerhandbuch stets zusammen mit dem Motorrad auf und schlagen Sie darin nach, wann
immer Sie Informationen benötigen.
Die in dieser Publikation enthaltenen Angaben basieren auf den neuesten, zum Zeitpunkt der Veröffentlichung
verfügbaren Informationen. Triumph behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen
vorzunehmen, ohne dass dem Unternehmen daraus Verpflichtungen entstehen.
Jede Wiedergabe, ob ganz oder in Teilen, ist ohne schriftliche Genehmigung von Triumph Motorcycles Limited
untersagt.
© Copyright 07.2021 Triumph Motorcycles Limited, Hinckley, Leicestershire, England.
Veröffentlichung Nummer 3850066-DE Ausgabe 1
