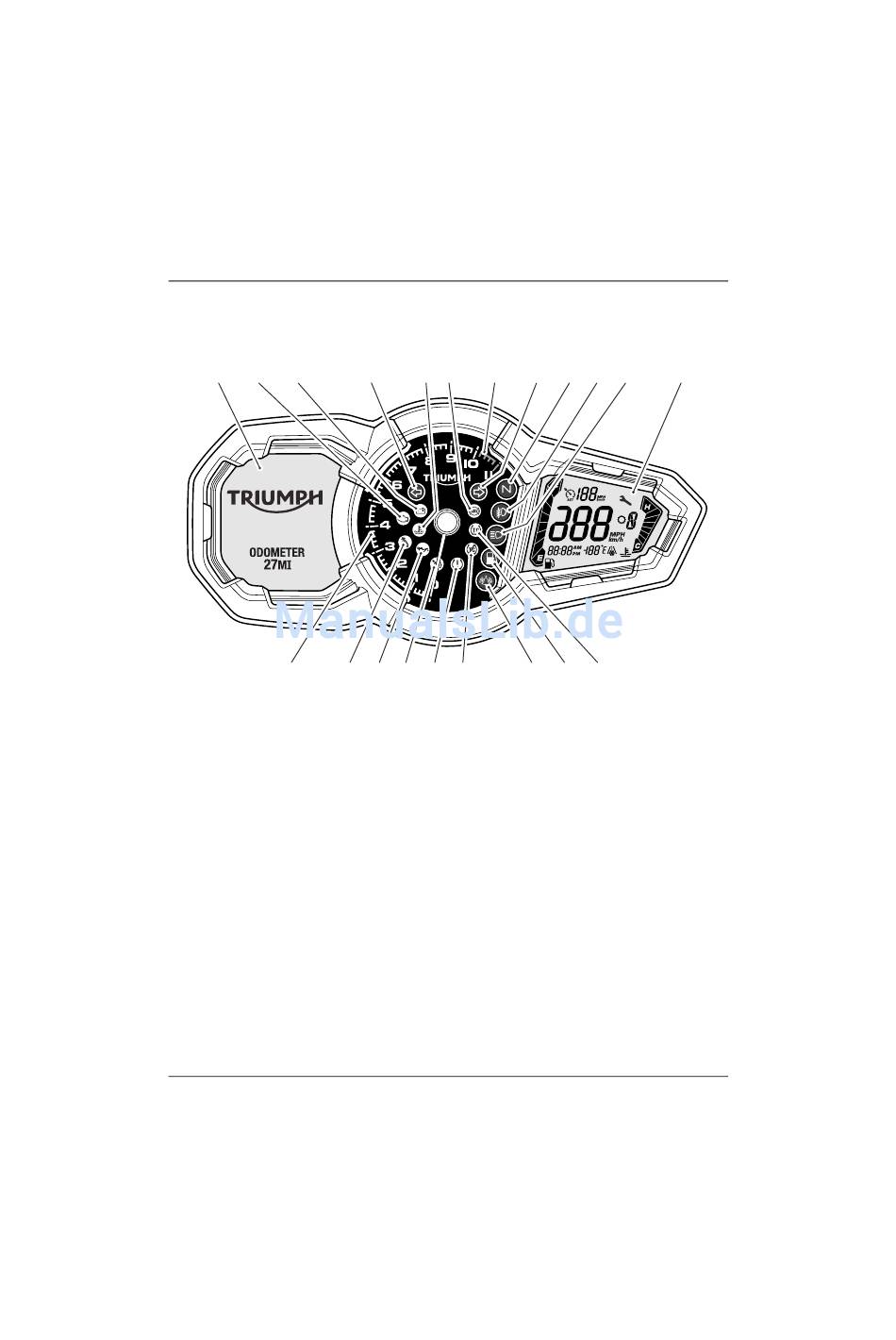

Instrumentenanordnung

1 2 3
21
cisz
1. Multifunktions-Anzeigebildschirm
2. Motormanagement-Kontrollleuchte
(MIL)
3. Batteriewarnleuchte
4. Blinkeranzeige links
5. Kühlmitteltemperaturwarnleuchte
6. ABS-Warnleuchte
7. Drehzahlmesser, roter Bereich
8. Blinkeranzeige rechts
9. Leerlaufleuchte
10. Nebelscheinwerfer-Kontrollleuchte
11. Fernlicht-Kontrollleuchte
12. Anzeigebildschirm für den
Motorradstatus
Allgemeine Informationen
4 5 6 7
20 19 18 17 16
13. Kontrollleuchte der
Antischlupfregelung
14. Kraftstoffstand-Warnleuchte
15. Statusanzeige
Alarmanlage/Wegfahrsperre
(Alarmanlage ist Zubehör)
16. Warnleuchte für Deaktivierung der
Antischlupfregelung
17. Reifendruck-Warnleuchte (wenn
Reifendruck-Überwachungssystem
(TPMS) eingebaut ist)
18. Tempomatleuchte
19. Öldruckwarnleuchte
20. TSAS-Warnleuchte
21. Drehzahlmesser
8 9 10 11 12
15 14 13
