Manuell Heizbetrieb
Die Betriebsart Manuell Heizbetrieb wird über die Parameter in den
Servicemenüs vordefiniert. Der eingestellte Wert wird im Symbol
angezeigt.
Um die Parameter zu ändern:
▶ Heizkreis auswählen.
▶ Feld
antippen.
Das Auswahlfeld öffnet sich.
▶ Feld
antippen.
▶ Feld
antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und
bestätigen.
Die Änderung hat keinen Einfluss auf die anderen Parameter. Die Tempe-
raturen in den Betriebsarten Auto und Manuell Absenkbetrieb werden
nicht beeinflusst. Beim erneuten Anwählen der Funktion wird der Wert
wieder angezeigt.
Manuell Absenkbetrieb
Die Betriebsart Manuell Absenkbetrieb wird über die Parameter in den
Servicemenüs vordefiniert. Der eingestellte Wert wird neben dem
Symbol
angezeigt.
Um die Parameter zu ändern:
▶ Heizkreis auswählen.
▶ Feld
antippen.
Das Auswahlfeld öffnet sich.
▶ Feld
antippen.
▶ Feld
antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und
bestätigen.
Die Änderung hat keinen Einfluss auf die anderen Parameter. Die Tempe-
raturen in den Betriebsarten Auto und Manuell Heizbetrieb werden
nicht beeinflusst. Beim erneuten Anwählen der Funktion wird der Wert
wieder angezeigt.
1
50 °C
on/off
30 %

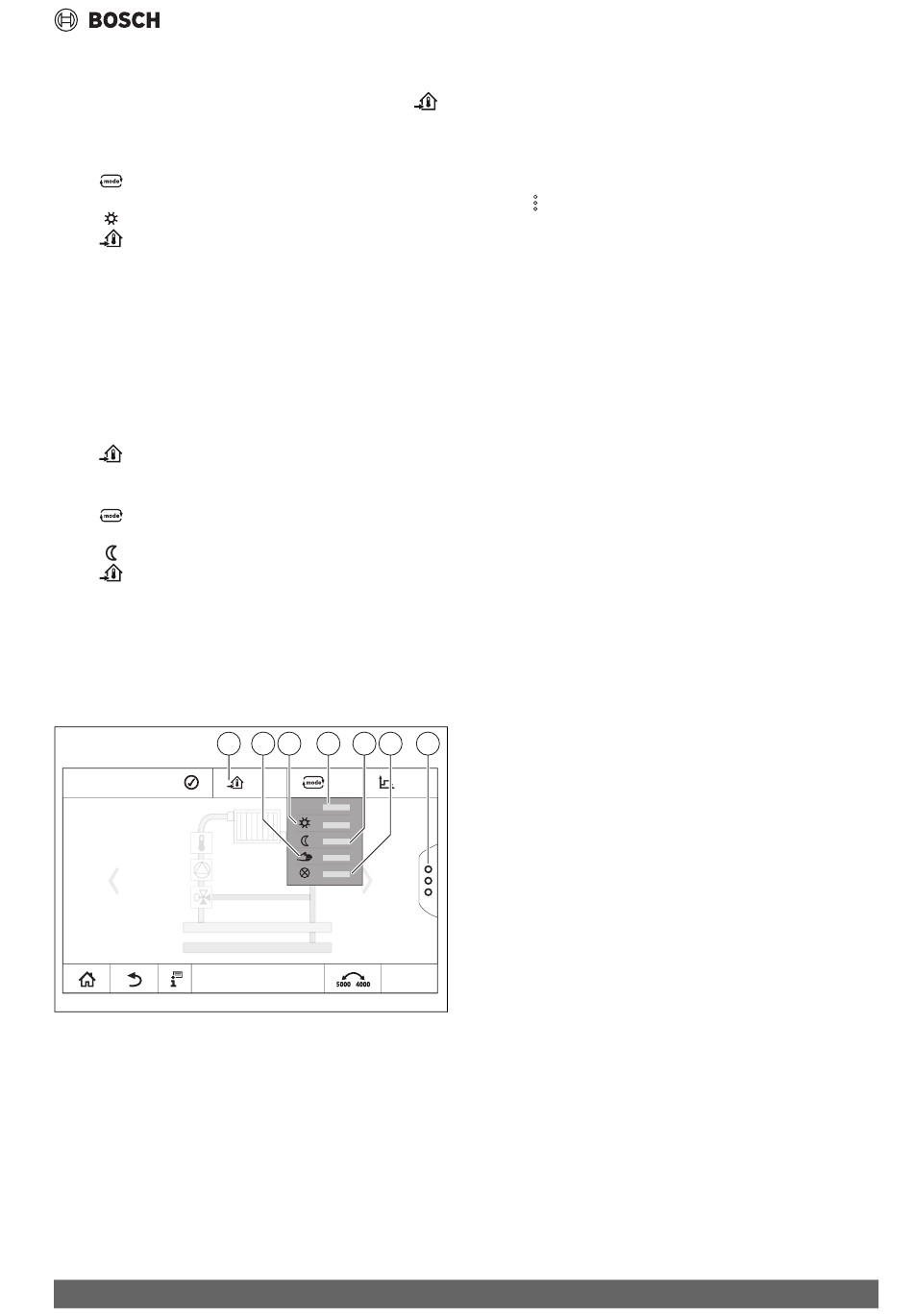

Bild 37 Betriebsarten
[1]
Einstellen der Temperatur
[2]
Manueller Betrieb
[3]
Manuell Heizbetrieb
[4]
Auto
[5]
Manuell Absenkbetrieb
[6]
Aus
[7]
Erweiterte Funktionen
Control 8313 – 6720859623 (2022/07)
2
3
4
5 6
7
12:00
0010007851-003
Informationen zum Hauptmenü Heizkreisdaten
Urlaub
Die Parameter für die Urlaubsfunktion werden in den Servicemenüs
vordefiniert.
Hier werden die Werte eingestellt, die für den Betreiber relevant sind,
wenn er das Urlaubsprogramm aktiviert.
Um die Heizgrenze zu ändern:
▶ Heizkreis auswählen.
▶ Feld
antippen.
Das Auswahlfeld öffnet sich
▶ Zahlenfeld antippen.
Ein Eingabefeld öffnet sich.
▶ Im Eingabefeld die gewünschte Temperatur eingeben und
bestätigen.
Die Änderung hat keinen Einfluss auf die anderen Parameter. Beim
erneuten Anwählen der Funktion wird der Wert wieder angezeigt.
Andere Einstellungen beeinflussen diesen Wert nicht.
19.2.2 Absenkarten
Dadurch, dass für jeden Heizkreis und jede Betriebsart unterschiedliche
Parameter eingegeben werden können, sind auch die Absenkarten für
jeden Heizkreis separat einzugeben.
Die Einstellungen der Absenkarten sind von den Heizsystemen und von
den dort einstellbaren Parametern abhängig.
Die Umschaltung zwischen den Betriebsarten Automatik Heizbetrieb
(Tag) und Automatik Absenkbetrieb (Nacht) kann automatisch über
das Zeitprogramm oder manuell über einen externen Kontakt am
Funktionsmodul FM-MM erfolgen.
Für die bisher bekannten Absenkarten sind folgende Einstellungen
vorzunehmen:
▶ Über den Weg Servicemenü > Heizkreis > Heizkurve die Betriebs-
art Automatik Absenkbetrieb (Nacht) auswählen.
▶ Einstellungen für die jeweilige Absenkung vornehmen.
Reduziert
Die Regelung ist auf einen geringeren Raumtemperatur-Sollwert
(Absenktemperatur) eingestellt und steuert ständig die Heizkreispumpe
an. Die Regelung arbeitet mit einer parallel nach unten verschobenen
außentemperaturabhängigen Heizkurve.
Einstellungen für die Parameter:
Abschaltbetrieb
Heizgrenze
Außentemperaturschwelle (Außenhalt)
Diese Betriebsart kombiniert den Abschaltbetrieb und den Automatik
Absenkbetrieb. Unterhalb einer einstellbaren Außentemperatur fährt
der Wärmeerzeuger im Automatik Absenkbetrieb und oberhalb der
eingestellten Außentemperatur im Abschaltbetrieb.
Einstellungen für die Parameter:
Abschaltbetrieb
Heizgrenze
Heizgrenze
Abschaltbetrieb (Abschalt.)
Im Absenkbetrieb wird der Heizkreis grundsätzlich abgeschaltet. Die
Heizkreispumpe ist bei dieser Betriebsart ganz abgeschaltet, der
Frostschutz bleibt jedoch erhalten.
Einstellungen für die Parameter:
Abschaltbetrieb
Nein
Nein
Nein
Ja
Einstellen auf die Temperatur, bei
der umgeschaltet werden soll,
z. B. 5 °C
Ja
59
