11.5

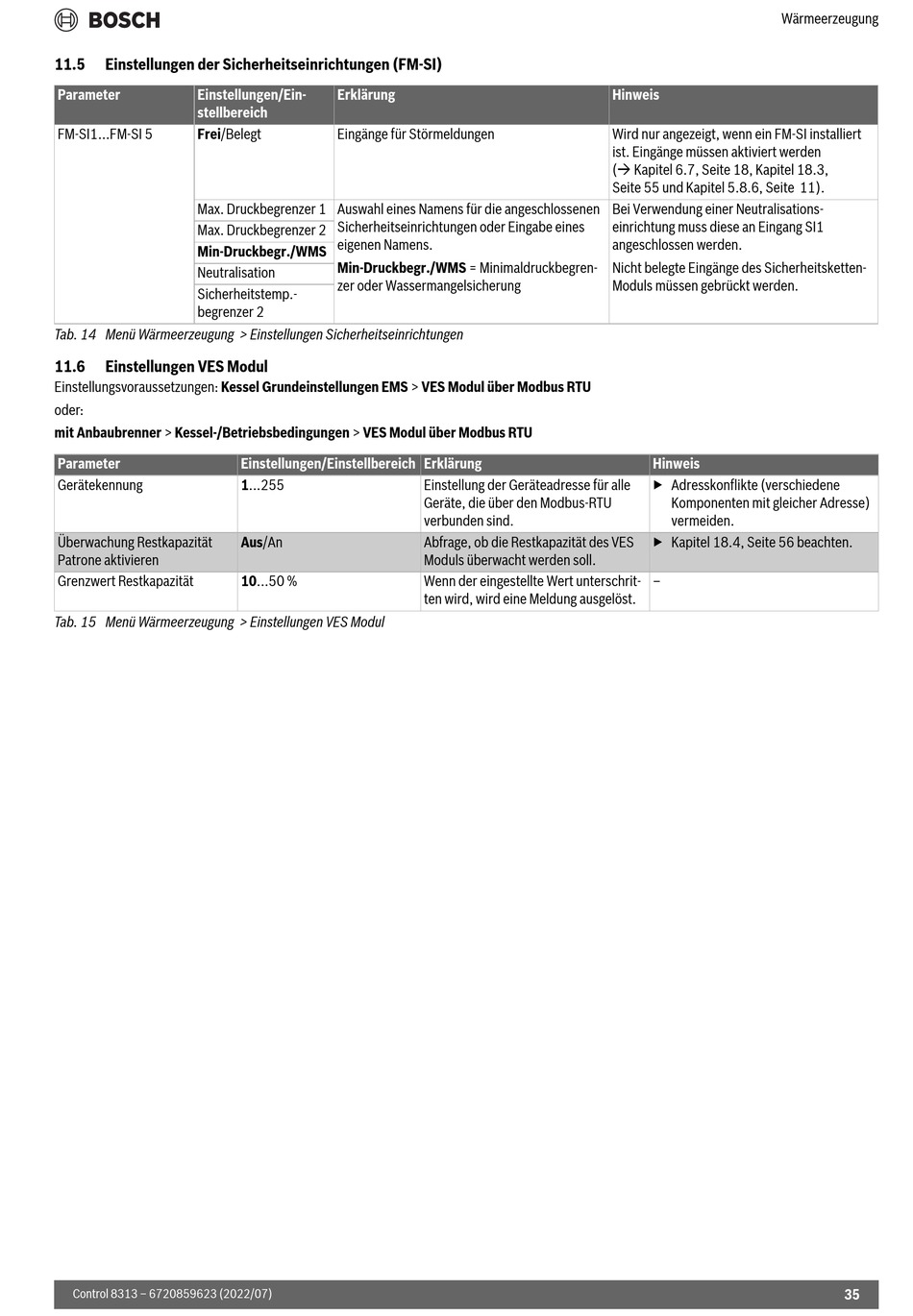

Einstellungen der Sicherheitseinrichtungen (FM-SI)
Parameter
Einstellungen/Ein-
stellbereich
FM-SI1...FM-SI 5
Frei/Belegt
Max. Druckbegrenzer 1 Auswahl eines Namens für die angeschlossenen
Max. Druckbegrenzer 2
Min-Druckbegr./WMS
Neutralisation
Sicherheitstemp.-
begrenzer 2
Tab. 14 Menü Wärmeerzeugung > Einstellungen Sicherheitseinrichtungen
11.6
Einstellungen VES Modul
Einstellungsvoraussetzungen: Kessel Grundeinstellungen EMS > VES Modul über Modbus RTU
oder:
mit Anbaubrenner > Kessel-/Betriebsbedingungen > VES Modul über Modbus RTU
Parameter
Gerätekennung
Überwachung Restkapazität
Patrone aktivieren
Grenzwert Restkapazität
Tab. 15 Menü Wärmeerzeugung > Einstellungen VES Modul
Control 8313 – 6720859623 (2022/07)
Erklärung
Eingänge für Störmeldungen
Sicherheitseinrichtungen oder Eingabe eines
eigenen Namens.
Min-Druckbegr./WMS = Minimaldruckbegren-
zer oder Wassermangelsicherung
Einstellungen/Einstellbereich Erklärung
1...255
Aus/An
10...50 %
Einstellung der Geräteadresse für alle
Geräte, die über den Modbus-RTU
verbunden sind.
Abfrage, ob die Restkapazität des VES
Moduls überwacht werden soll.
Wenn der eingestellte Wert unterschrit-
ten wird, wird eine Meldung ausgelöst.
Wärmeerzeugung
Hinweis
Wird nur angezeigt, wenn ein FM-SI installiert
ist. Eingänge müssen aktiviert werden
( Kapitel 6.7, Seite 18, Kapitel 18.3,
Seite 55 und Kapitel 5.8.6, Seite 11).
Bei Verwendung einer Neutralisations-
einrichtung muss diese an Eingang SI1
angeschlossen werden.
Nicht belegte Eingänge des Sicherheitsketten-
Moduls müssen gebrückt werden.
Hinweis
▶ Adresskonflikte (verschiedene
Komponenten mit gleicher Adresse)
vermeiden.
▶ Kapitel 18.4, Seite 56 beachten.
–
35
