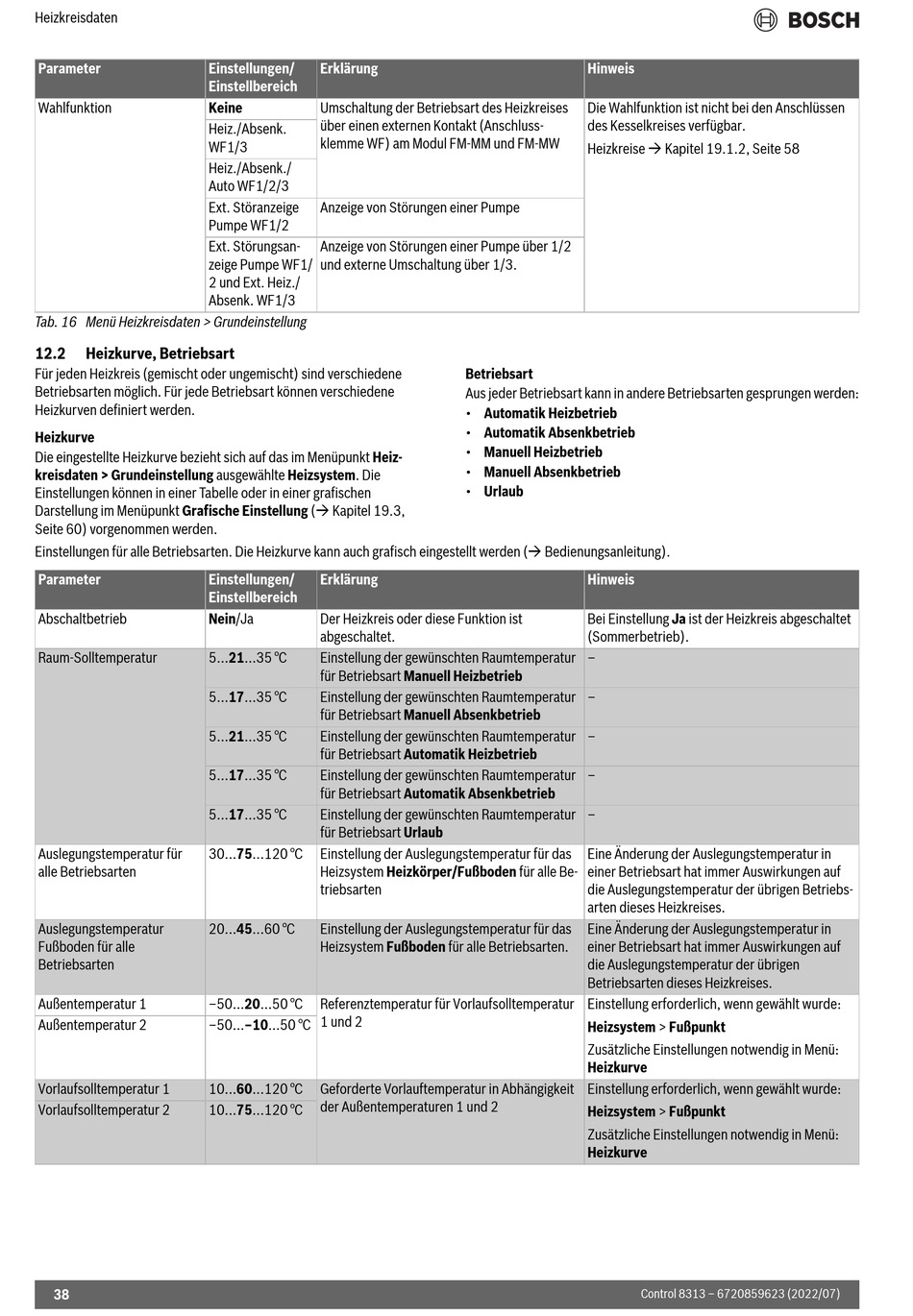

Heizkreisdaten
Parameter
Wahlfunktion
Tab. 16 Menü Heizkreisdaten > Grundeinstellung
12.2
Heizkurve, Betriebsart
Für jeden Heizkreis (gemischt oder ungemischt) sind verschiedene
Betriebsarten möglich. Für jede Betriebsart können verschiedene
Heizkurven definiert werden.
Heizkurve
Die eingestellte Heizkurve bezieht sich auf das im Menüpunkt Heiz-
kreisdaten > Grundeinstellung ausgewählte Heizsystem. Die
Einstellungen können in einer Tabelle oder in einer grafischen
Darstellung im Menüpunkt Grafische Einstellung ( Kapitel 19.3,
Seite 60) vorgenommen werden.
Einstellungen für alle Betriebsarten. Die Heizkurve kann auch grafisch eingestellt werden ( Bedienungsanleitung).
Parameter
Abschaltbetrieb
Raum-Solltemperatur
Auslegungstemperatur für
alle Betriebsarten
Auslegungstemperatur
Fußboden für alle
Betriebsarten
Außentemperatur 1
Außentemperatur 2
Vorlaufsolltemperatur 1
Vorlaufsolltemperatur 2
38
Einstellungen/
Erklärung
Einstellbereich
Keine
Umschaltung der Betriebsart des Heizkreises
über einen externen Kontakt (Anschluss-
Heiz./Absenk.
klemme WF) am Modul FM-MM und FM-MW
WF1/3
Heiz./Absenk./
Auto WF1/2/3
Ext. Störanzeige
Anzeige von Störungen einer Pumpe
Pumpe WF1/2
Ext. Störungsan-
Anzeige von Störungen einer Pumpe über 1/2
zeige Pumpe WF1/
und externe Umschaltung über 1/3.
2 und Ext. Heiz./
Absenk. WF1/3
Einstellungen/
Erklärung
Einstellbereich
Nein/Ja
Der Heizkreis oder diese Funktion ist
abgeschaltet.
5...21...35 °C
Einstellung der gewünschten Raumtemperatur
für Betriebsart Manuell Heizbetrieb
5...17...35 °C
Einstellung der gewünschten Raumtemperatur
für Betriebsart Manuell Absenkbetrieb
5...21...35 °C
Einstellung der gewünschten Raumtemperatur
für Betriebsart Automatik Heizbetrieb
5...17...35 °C
Einstellung der gewünschten Raumtemperatur
für Betriebsart Automatik Absenkbetrieb
5...17...35 °C
Einstellung der gewünschten Raumtemperatur
für Betriebsart Urlaub
30...75...120 °C
Einstellung der Auslegungstemperatur für das
Heizsystem Heizkörper/Fußboden für alle Be-
triebsarten
20...45...60 °C
Einstellung der Auslegungstemperatur für das
Heizsystem Fußboden für alle Betriebsarten.
–50...20...50 °C
Referenztemperatur für Vorlaufsolltemperatur
1 und 2
–50...–10...50 °C
10...60...120 °C
Geforderte Vorlauftemperatur in Abhängigkeit
der Außentemperaturen 1 und 2
10...75...120 °C
Hinweis
Die Wahlfunktion ist nicht bei den Anschlüssen
des Kesselkreises verfügbar.
Heizkreise Kapitel 19.1.2, Seite 58
Betriebsart
Aus jeder Betriebsart kann in andere Betriebsarten gesprungen werden:
• Automatik Heizbetrieb
• Automatik Absenkbetrieb
• Manuell Heizbetrieb
• Manuell Absenkbetrieb
• Urlaub
Hinweis
Bei Einstellung Ja ist der Heizkreis abgeschaltet
(Sommerbetrieb).
–
–
–
–
–
Eine Änderung der Auslegungstemperatur in
einer Betriebsart hat immer Auswirkungen auf
die Auslegungstemperatur der übrigen Betriebs-
arten dieses Heizkreises.
Eine Änderung der Auslegungstemperatur in
einer Betriebsart hat immer Auswirkungen auf
die Auslegungstemperatur der übrigen
Betriebsarten dieses Heizkreises.
Einstellung erforderlich, wenn gewählt wurde:
Heizsystem > Fußpunkt
Zusätzliche Einstellungen notwendig in Menü:
Heizkurve
Einstellung erforderlich, wenn gewählt wurde:
Heizsystem > Fußpunkt
Zusätzliche Einstellungen notwendig in Menü:
Heizkurve
Control 8313 – 6720859623 (2022/07)
