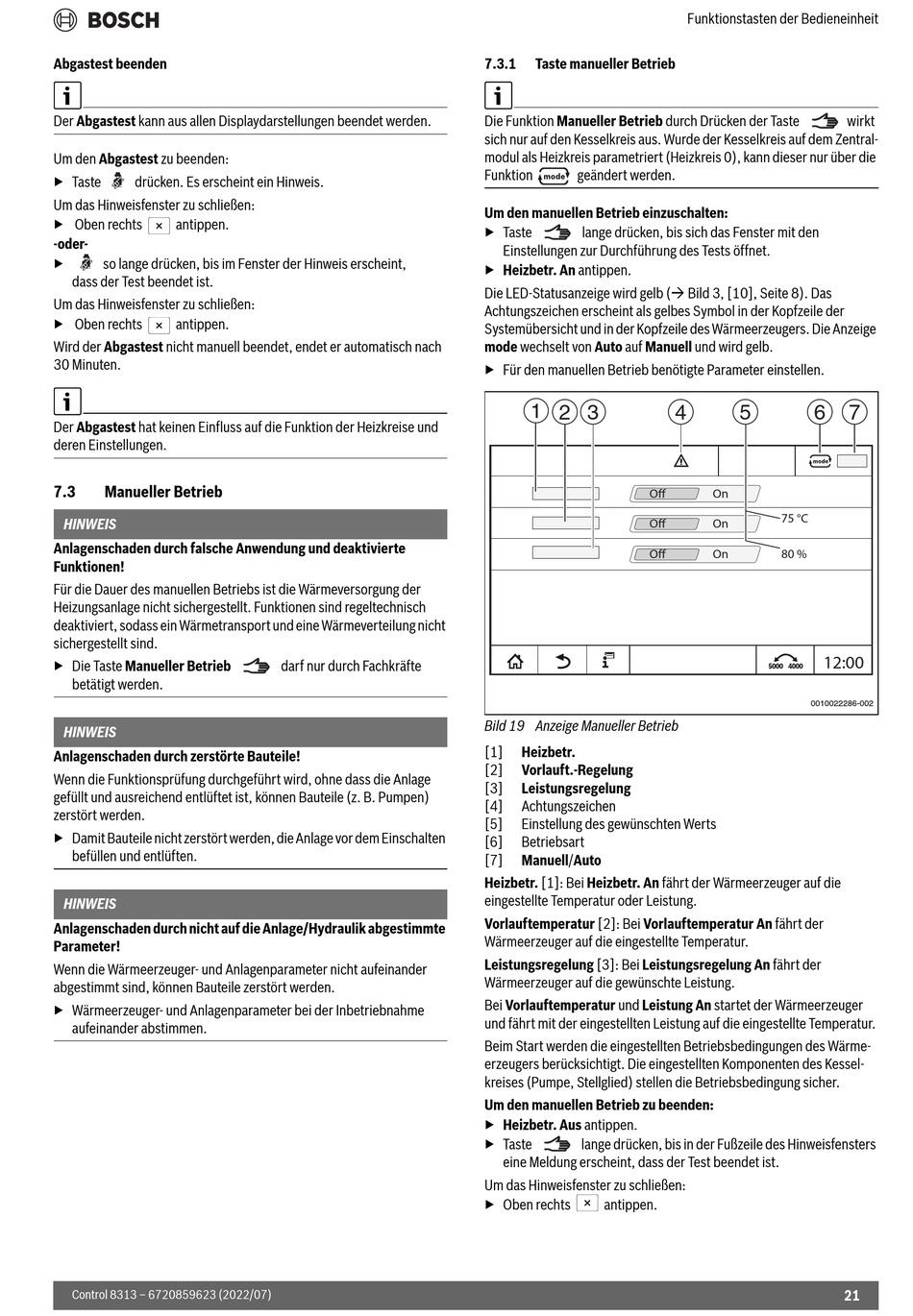

Abgastest beenden
Der Abgastest kann aus allen Displaydarstellungen beendet werden.
Um den Abgastest zu beenden:
▶ Taste
drücken. Es erscheint ein Hinweis.
Um das Hinweisfenster zu schließen:
▶ Oben rechts
antippen.
-oder-
▶
so lange drücken, bis im Fenster der Hinweis erscheint,
dass der Test beendet ist.
Um das Hinweisfenster zu schließen:
▶ Oben rechts
antippen.
Wird der Abgastest nicht manuell beendet, endet er automatisch nach
30 Minuten.
Der Abgastest hat keinen Einfluss auf die Funktion der Heizkreise und
deren Einstellungen.
7.3
Manueller Betrieb
HINWEIS
Anlagenschaden durch falsche Anwendung und deaktivierte
Funktionen!
Für die Dauer des manuellen Betriebs ist die Wärmeversorgung der
Heizungsanlage nicht sichergestellt. Funktionen sind regeltechnisch
deaktiviert, sodass ein Wärmetransport und eine Wärmeverteilung nicht
sichergestellt sind.
▶ Die Taste Manueller Betrieb
betätigt werden.
HINWEIS
Anlagenschaden durch zerstörte Bauteile!
Wenn die Funktionsprüfung durchgeführt wird, ohne dass die Anlage
gefüllt und ausreichend entlüftet ist, können Bauteile (z. B. Pumpen)
zerstört werden.
▶ Damit Bauteile nicht zerstört werden, die Anlage vor dem Einschalten
befüllen und entlüften.
HINWEIS
Anlagenschaden durch nicht auf die Anlage/Hydraulik abgestimmte
Parameter!
Wenn die Wärmeerzeuger- und Anlagenparameter nicht aufeinander
abgestimmt sind, können Bauteile zerstört werden.
▶ Wärmeerzeuger- und Anlagenparameter bei der Inbetriebnahme
aufeinander abstimmen.
Control 8313 – 6720859623 (2022/07)
darf nur durch Fachkräfte
7.3.1
Taste manueller Betrieb
Die Funktion Manueller Betrieb durch Drücken der Taste
sich nur auf den Kesselkreis aus. Wurde der Kesselkreis auf dem Zentral-
modul als Heizkreis parametriert (Heizkreis 0), kann dieser nur über die
Funktion
geändert werden.
Um den manuellen Betrieb einzuschalten:
▶ Taste
lange drücken, bis sich das Fenster mit den
Einstellungen zur Durchführung des Tests öffnet.
▶ Heizbetr. An antippen.
Die LED-Statusanzeige wird gelb ( Bild 3, [10], Seite 8). Das
Achtungszeichen erscheint als gelbes Symbol in der Kopfzeile der
Systemübersicht und in der Kopfzeile des Wärmeerzeugers. Die Anzeige
mode wechselt von Auto auf Manuell und wird gelb.
▶ Für den manuellen Betrieb benötigte Parameter einstellen.
1
2 3
Off
Off
Off
Bild 19 Anzeige Manueller Betrieb
[1]
Heizbetr.
[2]
Vorlauft.-Regelung
[3]
Leistungsregelung
[4]
Achtungszeichen
[5]
Einstellung des gewünschten Werts
[6]
Betriebsart
[7]
Manuell/Auto
Heizbetr. [1]: Bei Heizbetr. An fährt der Wärmeerzeuger auf die
eingestellte Temperatur oder Leistung.
Vorlauftemperatur [2]: Bei Vorlauftemperatur An fährt der
Wärmeerzeuger auf die eingestellte Temperatur.
Leistungsregelung [3]: Bei Leistungsregelung An fährt der
Wärmeerzeuger auf die gewünschte Leistung.
Bei Vorlauftemperatur und Leistung An startet der Wärmeerzeuger
und fährt mit der eingestellten Leistung auf die eingestellte Temperatur.
Beim Start werden die eingestellten Betriebsbedingungen des Wärme-
erzeugers berücksichtigt. Die eingestellten Komponenten des Kessel-
kreises (Pumpe, Stellglied) stellen die Betriebsbedingung sicher.
Um den manuellen Betrieb zu beenden:
▶ Heizbetr. Aus antippen.
▶ Taste
lange drücken, bis in der Fußzeile des Hinweisfensters
eine Meldung erscheint, dass der Test beendet ist.
Um das Hinweisfenster zu schließen:
▶ Oben rechts
antippen.
Funktionstasten der Bedieneinheit
wirkt
4
5
6
On
75 °C
On
On
80 %
12:00
0010022286-002
21
7
