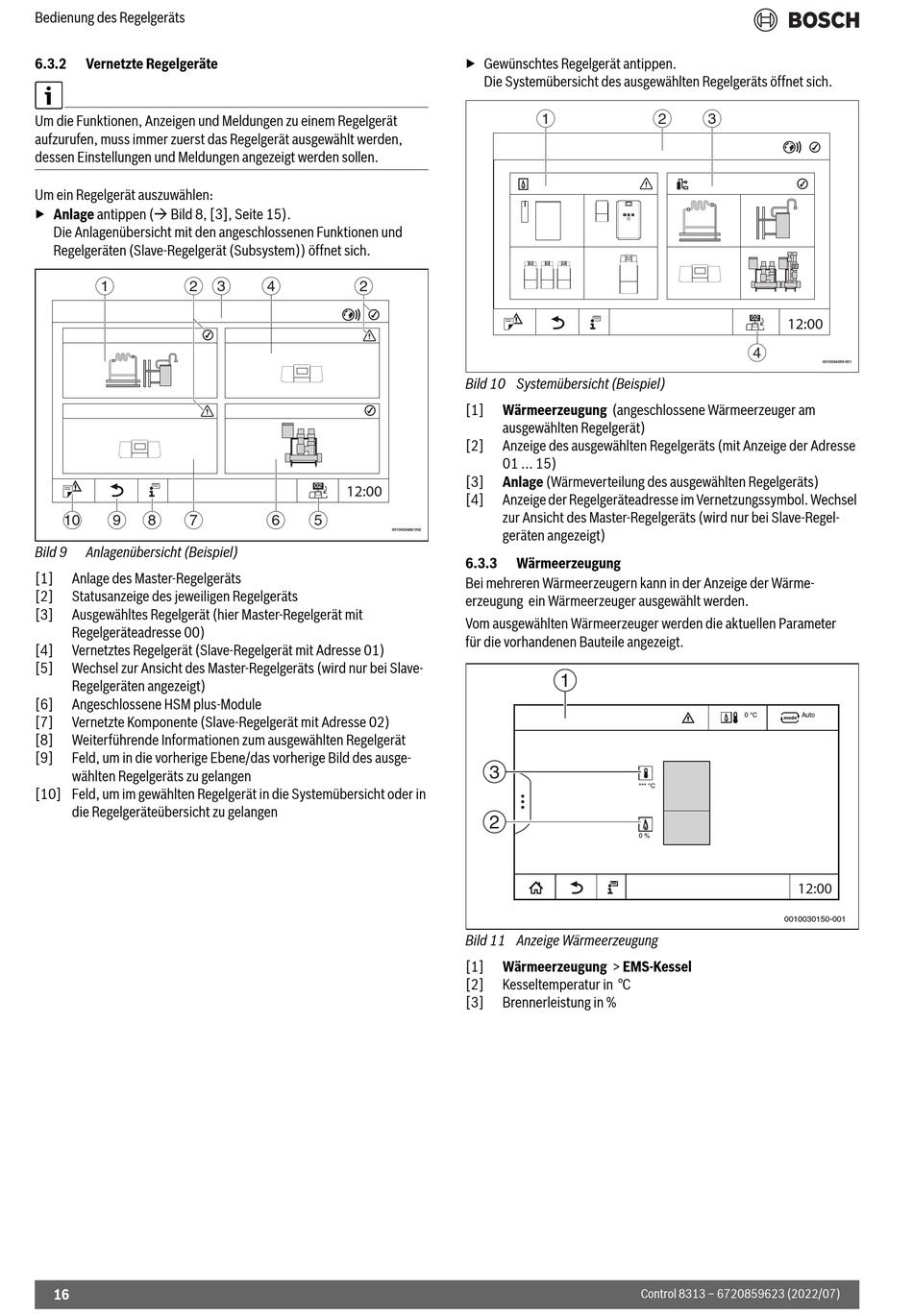

Bedienung des Regelgeräts
6.3.2
Vernetzte Regelgeräte
Um die Funktionen, Anzeigen und Meldungen zu einem Regelgerät
aufzurufen, muss immer zuerst das Regelgerät ausgewählt werden,
dessen Einstellungen und Meldungen angezeigt werden sollen.
Um ein Regelgerät auszuwählen:
▶ Anlage antippen ( Bild 8, [3], Seite 15).
Die Anlagenübersicht mit den angeschlossenen Funktionen und
Regelgeräten (Slave-Regelgerät (Subsystem)) öffnet sich.
1
2
10
9
8
7
Bild 9
Anlagenübersicht (Beispiel)
[1]
Anlage des Master-Regelgeräts
[2]
Statusanzeige des jeweiligen Regelgeräts
[3]
Ausgewähltes Regelgerät (hier Master-Regelgerät mit
Regelgeräteadresse 00)
[4]
Vernetztes Regelgerät (Slave-Regelgerät mit Adresse 01)
[5]
Wechsel zur Ansicht des Master-Regelgeräts (wird nur bei Slave-
Regelgeräten angezeigt)
[6]
Angeschlossene HSM plus-Module
[7]
Vernetzte Komponente (Slave-Regelgerät mit Adresse 02)
[8]
Weiterführende Informationen zum ausgewählten Regelgerät
[9]
Feld, um in die vorherige Ebene/das vorherige Bild des ausge-
wählten Regelgeräts zu gelangen
[10] Feld, um im gewählten Regelgerät in die Systemübersicht oder in
die Regelgeräteübersicht zu gelangen
16
3
4
2
02
12:00
6
5
▶ Gewünschtes Regelgerät antippen.
Die Systemübersicht des ausgewählten Regelgeräts öffnet sich.
1
Bild 10 Systemübersicht (Beispiel)
[1]
Wärmeerzeugung (angeschlossene Wärmeerzeuger am
ausgewählten Regelgerät)
[2]
Anzeige des ausgewählten Regelgeräts (mit Anzeige der Adresse
01 ... 15)
[3]
Anlage (Wärmeverteilung des ausgewählten Regelgeräts)
[4]
Anzeige der Regelgeräteadresse im Vernetzungssymbol. Wechsel
zur Ansicht des Master-Regelgeräts (wird nur bei Slave-Regel-
0010033482-002
geräten angezeigt)
6.3.3
Wärmeerzeugung
Bei mehreren Wärmeerzeugern kann in der Anzeige der Wärme-
erzeugung ein Wärmeerzeuger ausgewählt werden.
Vom ausgewählten Wärmeerzeuger werden die aktuellen Parameter
für die vorhandenen Bauteile angezeigt.
1
3
2
Bild 11 Anzeige Wärmeerzeugung
[1]
Wärmeerzeugung > EMS-Kessel
[2]
Kesseltemperatur in °C
[3]
Brennerleistung in %
2
3
02
12:00
4
0 °C
Auto
*** °C
0 %
12:00
0010030150-001
Control 8313 – 6720859623 (2022/07)
