Installation
5
Installation
5.1
Montage
Wie das Regelgerät am Wärmeerzeuger platziert wird, ist in der
Installationsanleitung des Regelgeräts und der technischen
Dokumentation zum Wärmeerzeuger beschrieben.
▶ Kapitel 5.5, Seite 9 beachten.
HINWEIS
Der Installationsort darf nicht höher liegen als 2000 m über dem
Meeresspiegel.
5.2
Übersicht des Regelgeräts und der Bedienelemente
14
13
12
11

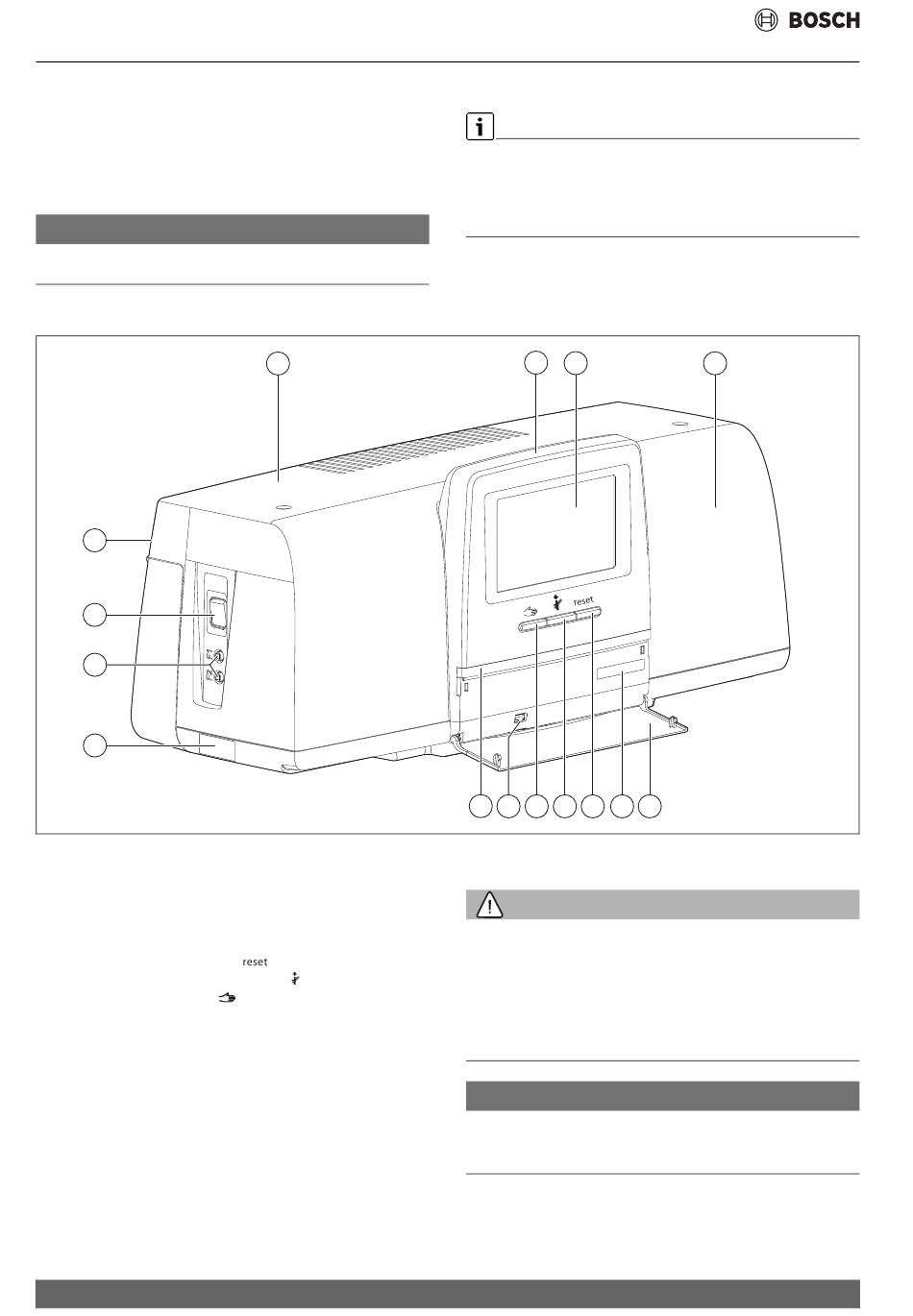

Bild 3
Übersicht des Regelgeräts und der Bedienelemente
[1]
Gehäusedeckel/Abdeckung
[2]
Bedieneinheit
[3]
Touch-Display
[4]
Frontklappe
[5]
Activation Code (Registrierungscode)
[6]
Taste Reset (z. B. STB, SAFe)
[7]
Taste Schornsteinfeger (Abgastest)
[8]
Taste manueller Betrieb
[9]
USB-Anschluss (z. B. für Servicezwecke)
[10] LED-Statusanzeige
[11] Typschild
[12] F1-, F2-Leitungsschutzschalter
[13] Schalter Ein/Aus
[14] Rückwand
8
1
In Deutschland und anderen Ländern ist eine Anzeige für die Kessel-
temperatur am Wärmeerzeuger vorgeschrieben. Ein Regelgerät aus der
Serie Control 8000 darf nur an der Wand montiert werden, wenn der
Wärmeerzeuger eine Basisregelung hat, auf der die Kesseltemperatur
angezeigt wird.
2
3
10
9
8
7
6 5
5.3
Elektrischer Anschluss
WARNUNG
Lebensgefahr/Anlagenschaden durch hohe Temperaturen!
Alle Teile, die hohen Temperaturen direkt oder indirekt ausgesetzt sind,
müssen für diese Temperaturen ausgelegt sein.
▶ Kabel und elektrische Leitungen zuverlässig von heißen Bauteilen
fernhalten.
▶ Kabel und elektrische Leitungen in den Kabelführungen oder
oberhalb der Isolierung verlegen.
HINWEIS
Störungen/Sachschaden durch induktive Beeinflussung!
▶ Alle Kleinspannungskabel von Netzspannung führenden Kabeln
getrennt verlegen (Mindestabstand 100 mm).
1
4
0010027290-001
Control 8313 – 6720859623 (2022/07)
