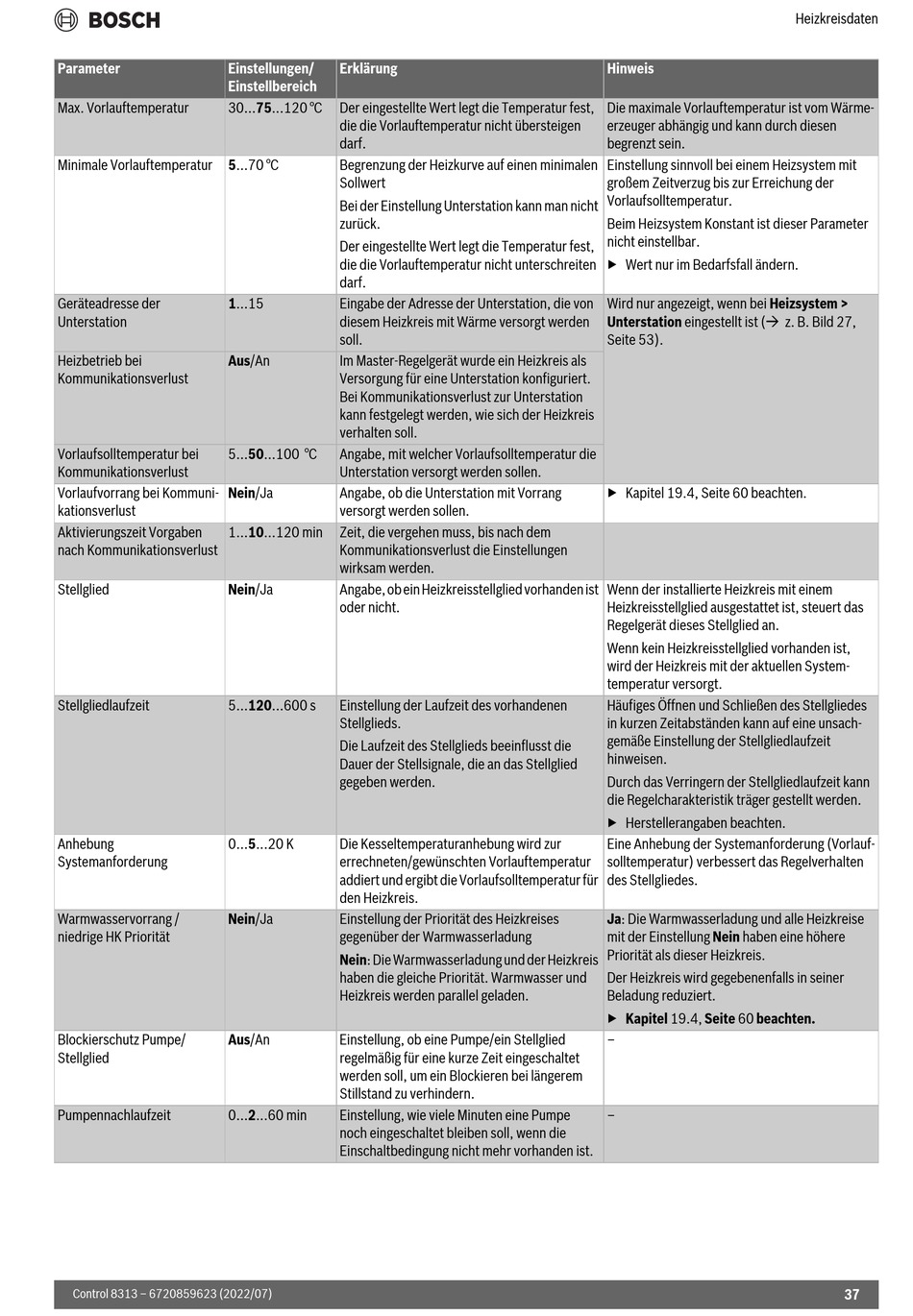

Parameter
Einstellungen/
Einstellbereich
Max. Vorlauftemperatur
30...75...120 °C
Minimale Vorlauftemperatur
5...70 °C
Geräteadresse der
1...15
Unterstation
Heizbetrieb bei
Aus/An
Kommunikationsverlust
Vorlaufsolltemperatur bei
5...50...100 °C
Kommunikationsverlust
Vorlaufvorrang bei Kommuni-
Nein/Ja
kationsverlust
Aktivierungszeit Vorgaben
1...10...120 min
nach Kommunikationsverlust
Stellglied
Nein/Ja
Stellgliedlaufzeit
5...120...600 s
Anhebung
0...5...20 K
Systemanforderung
Warmwasservorrang /
Nein/Ja
niedrige HK Priorität
Blockierschutz Pumpe/
Aus/An
Stellglied
Pumpennachlaufzeit
0...2...60 min
Control 8313 – 6720859623 (2022/07)
Erklärung
Der eingestellte Wert legt die Temperatur fest,
die die Vorlauftemperatur nicht übersteigen
darf.
Begrenzung der Heizkurve auf einen minimalen
Sollwert
Bei der Einstellung Unterstation kann man nicht
zurück.
Der eingestellte Wert legt die Temperatur fest,
die die Vorlauftemperatur nicht unterschreiten
darf.
Eingabe der Adresse der Unterstation, die von
diesem Heizkreis mit Wärme versorgt werden
soll.
Im Master-Regelgerät wurde ein Heizkreis als
Versorgung für eine Unterstation konfiguriert.
Bei Kommunikationsverlust zur Unterstation
kann festgelegt werden, wie sich der Heizkreis
verhalten soll.
Angabe, mit welcher Vorlaufsolltemperatur die
Unterstation versorgt werden sollen.
Angabe, ob die Unterstation mit Vorrang
versorgt werden sollen.
Zeit, die vergehen muss, bis nach dem
Kommunikationsverlust die Einstellungen
wirksam werden.
Angabe, ob ein Heizkreisstellglied vorhanden ist
oder nicht.
Einstellung der Laufzeit des vorhandenen
Stellglieds.
Die Laufzeit des Stellglieds beeinflusst die
Dauer der Stellsignale, die an das Stellglied
gegeben werden.
Die Kesseltemperaturanhebung wird zur
errechneten/gewünschten Vorlauftemperatur
addiert und ergibt die Vorlaufsolltemperatur für
den Heizkreis.
Einstellung der Priorität des Heizkreises
gegenüber der Warmwasserladung
Nein: Die Warmwasserladung und der Heizkreis
haben die gleiche Priorität. Warmwasser und
Heizkreis werden parallel geladen.
Einstellung, ob eine Pumpe/ein Stellglied
regelmäßig für eine kurze Zeit eingeschaltet
werden soll, um ein Blockieren bei längerem
Stillstand zu verhindern.
Einstellung, wie viele Minuten eine Pumpe
noch eingeschaltet bleiben soll, wenn die
Einschaltbedingung nicht mehr vorhanden ist.
Hinweis
Die maximale Vorlauftemperatur ist vom Wärme-
erzeuger abhängig und kann durch diesen
begrenzt sein.
Einstellung sinnvoll bei einem Heizsystem mit
großem Zeitverzug bis zur Erreichung der
Vorlaufsolltemperatur.
Beim Heizsystem Konstant ist dieser Parameter
nicht einstellbar.
▶ Wert nur im Bedarfsfall ändern.
Wird nur angezeigt, wenn bei Heizsystem >
Unterstation eingestellt ist ( z. B. Bild 27,
Seite 53).
▶ Kapitel 19.4, Seite 60 beachten.
Wenn der installierte Heizkreis mit einem
Heizkreisstellglied ausgestattet ist, steuert das
Regelgerät dieses Stellglied an.
Wenn kein Heizkreisstellglied vorhanden ist,
wird der Heizkreis mit der aktuellen System-
temperatur versorgt.
Häufiges Öffnen und Schließen des Stellgliedes
in kurzen Zeitabständen kann auf eine unsach-
gemäße Einstellung der Stellgliedlaufzeit
hinweisen.
Durch das Verringern der Stellgliedlaufzeit kann
die Regelcharakteristik träger gestellt werden.
▶ Herstellerangaben beachten.
Eine Anhebung der Systemanforderung (Vorlauf-
solltemperatur) verbessert das Regelverhalten
des Stellgliedes.
Ja: Die Warmwasserladung und alle Heizkreise
mit der Einstellung Nein haben eine höhere
Priorität als dieser Heizkreis.
Der Heizkreis wird gegebenenfalls in seiner
Beladung reduziert.
▶ Kapitel 19.4, Seite 60 beachten.
–
–
Heizkreisdaten
37
