Informationen zum Hauptmenü Monitordaten
Die Werte des Menüs werden durch Antippen des Symbols
fen.
Die hier beschriebenen Menüs beziehen sich nur auf das Regelgerät mit
den eingesetzten Modulen FM-MM, FM-MW und FM-SI.
Die angezeigten Monitordaten sind abhängig von den Einstellungen, den
eingebauten Modulen und vom Wärmeerzeuger.
Mit dem Menü Erweiterte Monitordaten der Anlage bereitstellen
werden die Soll- und Istwerte angezeigt.
Um das Menü Erweiterte Monitordaten der Anlage bereitstellen
aufzurufen:
▶ Im Servicemenü das Symbol
▶ Den gewünschten Bereich antippen.
Die möglichen Monitordaten werden in der Übersicht angezeigt.
1
2
3
8

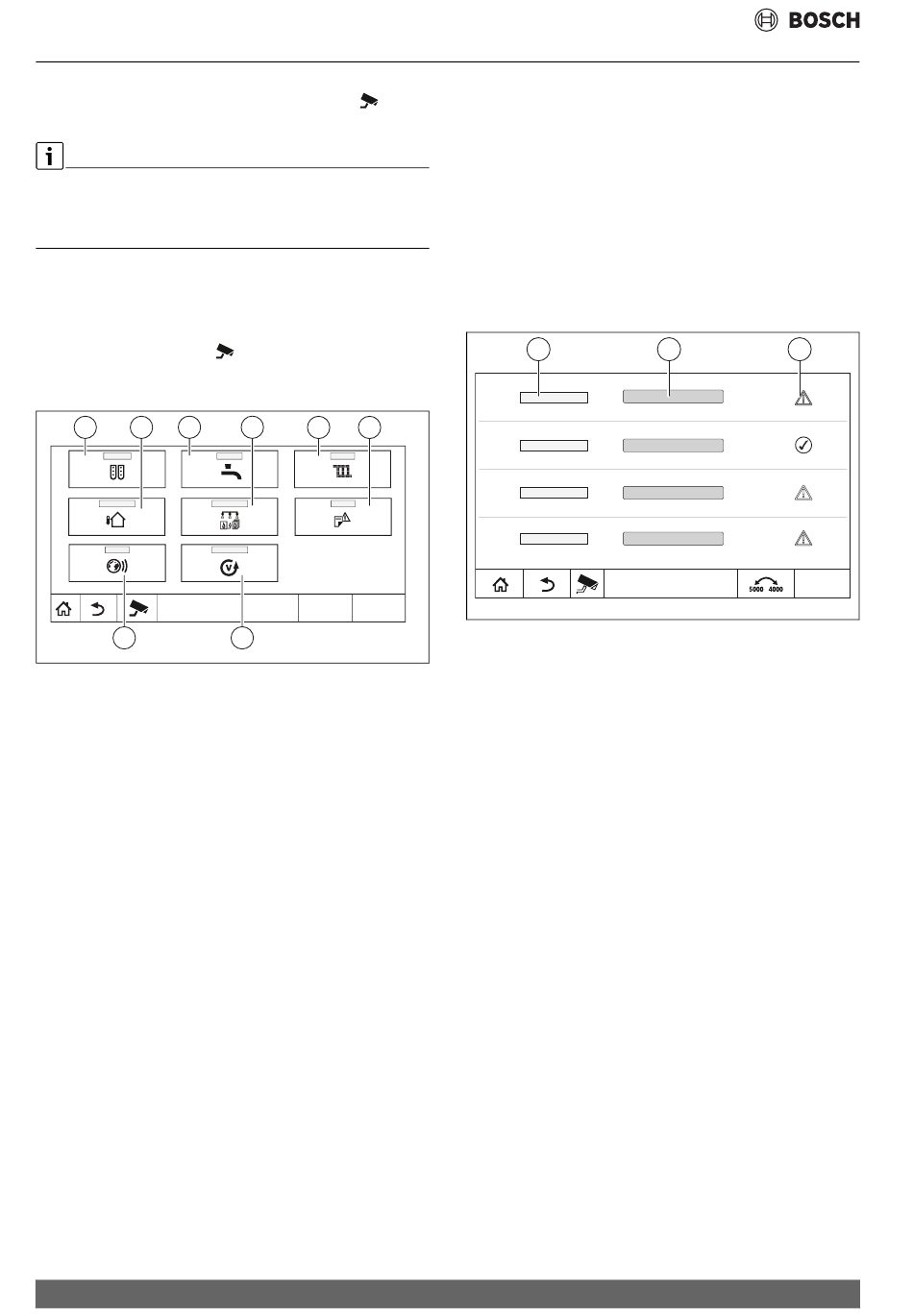

Bild 50 Übersicht Infomenü (Beispiel)
[1]
Modulkonfiguration
[2]
Außentemperatur
[3]
Warmwasser
[4]
Wärmeerzeugung
[5]
Heizkreisdaten
[6]
Störungshistorie
[7]
Version
[8]
Konnektivität
Je nach Bereich werden z. B. folgende Informationen angezeigt:
• Zustand der Sicherheitseinrichtungen
• Temperaturen
• Betriebsarten
• Betriebsstunden
• Störungen
• Soll- und Istwerte
70
aufgeru-
antippen.
4
5
6
12:00
7
0010023412-003
25.1
Untermenü SI-Monitordaten
Entsprechend der gewählten Einstellung wird die Meldung als Fehler
oder Betriebsstatus angezeigt. Die Anzeige erfolgt im Menü Erweiterte
Monitordaten der Anlage bereitstellen > Wärmeerzeugung > FM-SI.
• Grüner Haken
Die angeschlossene Sicherheitseinrichtung ist in Ordnung.
• Gelbes Dreieck
Die angeschlossene Sicherheitseinrichtung hat ausgelöst und es
wird keine Störmeldung generiert (Betriebsstatus).
• Rotes Dreieck
Die angeschlossene Sicherheitseinrichtung hat ausgelöst und es
wird eine Störmeldung generiert.
1
Bild 51 Untermenü SI-Monitordaten
[1]
Eingang Sicherheitseinrichtung
[2]
Bezeichnung Sicherheitseinrichtung
[3]
Status Störmeldung oder Betriebsmeldung
2
3
12:00
0010009253-001
