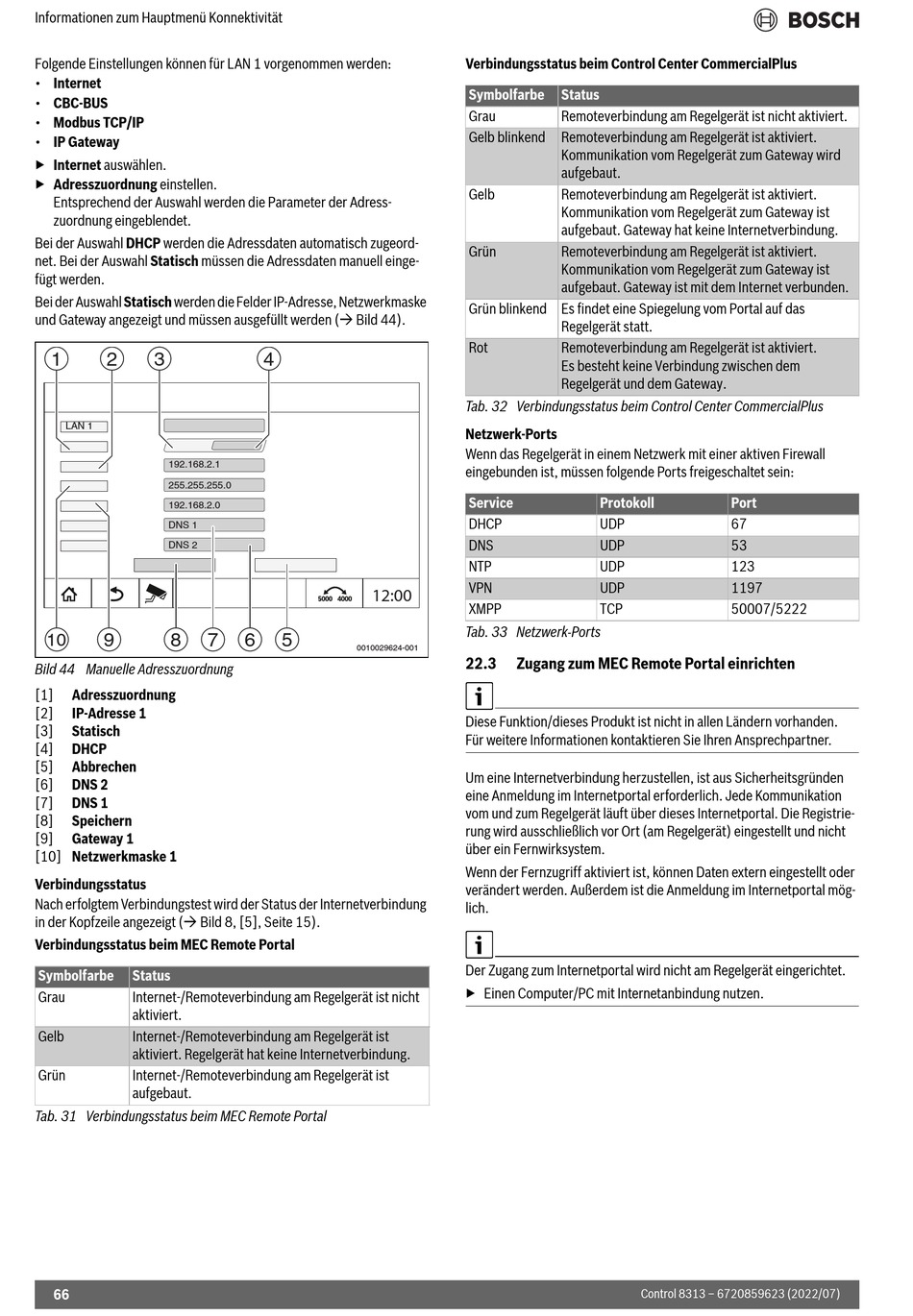

Informationen zum Hauptmenü Konnektivität
Folgende Einstellungen können für LAN 1 vorgenommen werden:
• Internet
• CBC-BUS
• Modbus TCP/IP
• IP Gateway
▶ Internet auswählen.
▶ Adresszuordnung einstellen.
Entsprechend der Auswahl werden die Parameter der Adress-
zuordnung eingeblendet.
Bei der Auswahl DHCP werden die Adressdaten automatisch zugeord-
net. Bei der Auswahl Statisch müssen die Adressdaten manuell einge-
fügt werden.
Bei der Auswahl Statisch werden die Felder IP-Adresse, Netzwerkmaske
und Gateway angezeigt und müssen ausgefüllt werden ( Bild 44).
1
2
3
LAN 1
192.168.2.1
255.255.255.0
192.168.2.0
DNS 1
DNS 2
10
9
8
7
Bild 44 Manuelle Adresszuordnung
[1]
Adresszuordnung
[2]
IP-Adresse 1
[3]
Statisch
[4]
DHCP
[5]
Abbrechen
[6]
DNS 2
[7]
DNS 1
[8]
Speichern
[9]
Gateway 1
[10] Netzwerkmaske 1
Verbindungsstatus
Nach erfolgtem Verbindungstest wird der Status der Internetverbindung
in der Kopfzeile angezeigt ( Bild 8, [5], Seite 15).
Verbindungsstatus beim MEC Remote Portal
Symbolfarbe
Status
Grau
Internet-/Remoteverbindung am Regelgerät ist nicht
aktiviert.
Gelb
Internet-/Remoteverbindung am Regelgerät ist
aktiviert. Regelgerät hat keine Internetverbindung.
Grün
Internet-/Remoteverbindung am Regelgerät ist
aufgebaut.
Tab. 31 Verbindungsstatus beim MEC Remote Portal
66
4
12:00
6
5
0010029624-001
Verbindungsstatus beim Control Center CommercialPlus
Symbolfarbe
Status
Grau
Remoteverbindung am Regelgerät ist nicht aktiviert.
Gelb blinkend
Remoteverbindung am Regelgerät ist aktiviert.
Kommunikation vom Regelgerät zum Gateway wird
aufgebaut.
Gelb
Remoteverbindung am Regelgerät ist aktiviert.
Kommunikation vom Regelgerät zum Gateway ist
aufgebaut. Gateway hat keine Internetverbindung.
Grün
Remoteverbindung am Regelgerät ist aktiviert.
Kommunikation vom Regelgerät zum Gateway ist
aufgebaut. Gateway ist mit dem Internet verbunden.
Grün blinkend Es findet eine Spiegelung vom Portal auf das
Regelgerät statt.
Rot
Remoteverbindung am Regelgerät ist aktiviert.
Es besteht keine Verbindung zwischen dem
Regelgerät und dem Gateway.
Tab. 32 Verbindungsstatus beim Control Center CommercialPlus
Netzwerk-Ports
Wenn das Regelgerät in einem Netzwerk mit einer aktiven Firewall
eingebunden ist, müssen folgende Ports freigeschaltet sein:
Service
Protokoll
DHCP
UDP
DNS
UDP
NTP
UDP
VPN
UDP
XMPP
TCP
Tab. 33 Netzwerk-Ports
22.3
Zugang zum MEC Remote Portal einrichten
Diese Funktion/dieses Produkt ist nicht in allen Ländern vorhanden.
Für weitere Informationen kontaktieren Sie Ihren Ansprechpartner.
Um eine Internetverbindung herzustellen, ist aus Sicherheitsgründen
eine Anmeldung im Internetportal erforderlich. Jede Kommunikation
vom und zum Regelgerät läuft über dieses Internetportal. Die Registrie-
rung wird ausschließlich vor Ort (am Regelgerät) eingestellt und nicht
über ein Fernwirksystem.
Wenn der Fernzugriff aktiviert ist, können Daten extern eingestellt oder
verändert werden. Außerdem ist die Anmeldung im Internetportal mög-
lich.
Der Zugang zum Internetportal wird nicht am Regelgerät eingerichtet.
▶ Einen Computer/PC mit Internetanbindung nutzen.
Port
67
53
123
1197
50007/5222
Control 8313 – 6720859623 (2022/07)
