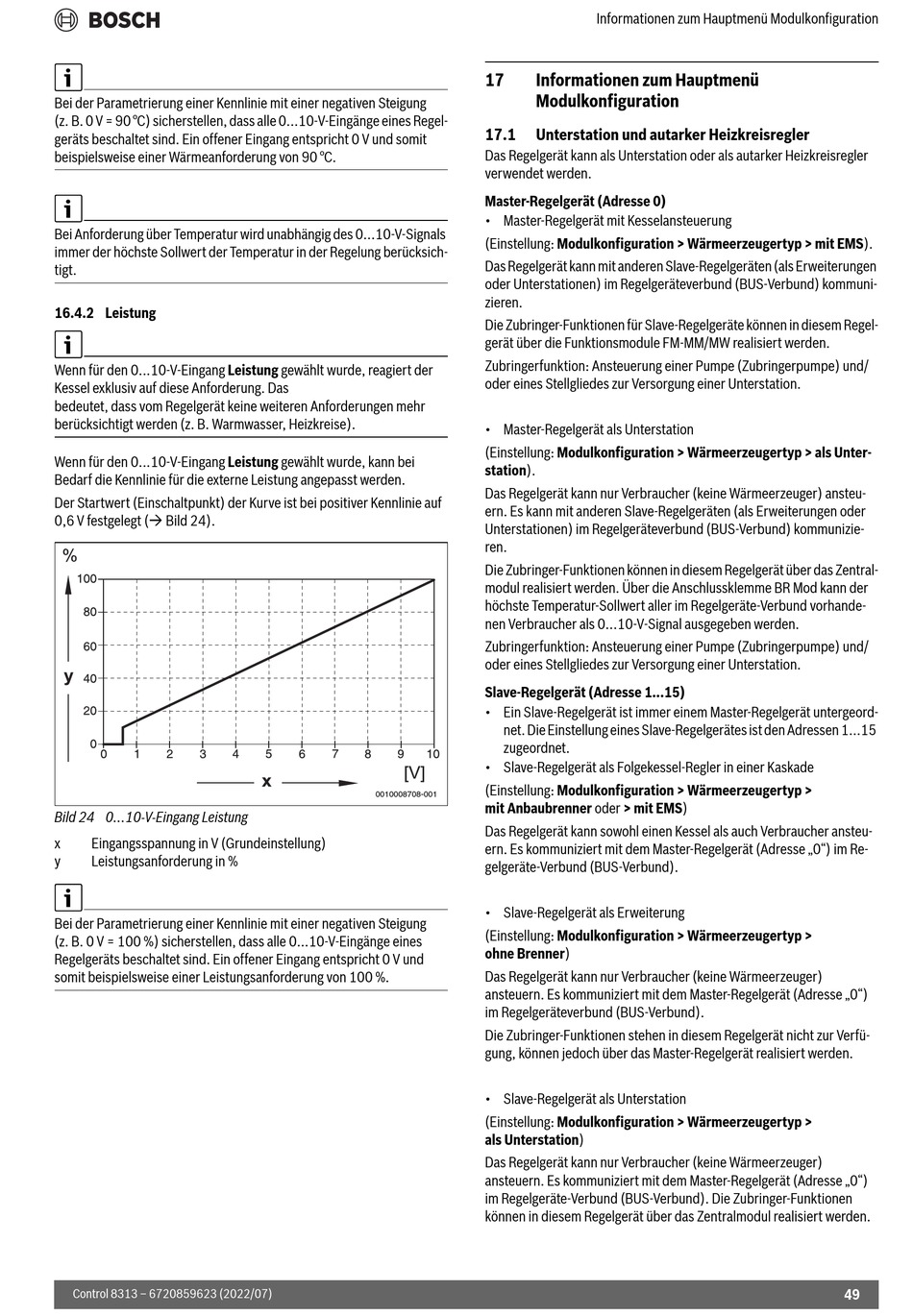

Bei der Parametrierung einer Kennlinie mit einer negativen Steigung
(z. B. 0 V = 90 °C) sicherstellen, dass alle 0...10-V-Eingänge eines Regel-
geräts beschaltet sind. Ein offener Eingang entspricht 0 V und somit
beispielsweise einer Wärmeanforderung von 90 °C.
Bei Anforderung über Temperatur wird unabhängig des 0...10-V-Signals
immer der höchste Sollwert der Temperatur in der Regelung berücksich-
tigt.
16.4.2 Leistung
Wenn für den 0...10-V-Eingang Leistung gewählt wurde, reagiert der
Kessel exklusiv auf diese Anforderung. Das
bedeutet, dass vom Regelgerät keine weiteren Anforderungen mehr
berücksichtigt werden (z. B. Warmwasser, Heizkreise).
Wenn für den 0...10-V-Eingang Leistung gewählt wurde, kann bei
Bedarf die Kennlinie für die externe Leistung angepasst werden.
Der Startwert (Einschaltpunkt) der Kurve ist bei positiver Kennlinie auf
0,6 V festgelegt ( Bild 24).
Bild 24 0...10-V-Eingang Leistung
x
Eingangsspannung in V (Grundeinstellung)
y
Leistungsanforderung in %
Bei der Parametrierung einer Kennlinie mit einer negativen Steigung
(z. B. 0 V = 100 %) sicherstellen, dass alle 0...10-V-Eingänge eines
Regelgeräts beschaltet sind. Ein offener Eingang entspricht 0 V und
somit beispielsweise einer Leistungsanforderung von 100 %.
Control 8313 – 6720859623 (2022/07)
17
Informationen zum Hauptmenü
Modulkonfiguration
17.1
Unterstation und autarker Heizkreisregler
Das Regelgerät kann als Unterstation oder als autarker Heizkreisregler
verwendet werden.
Master-Regelgerät (Adresse 0)
• Master-Regelgerät mit Kesselansteuerung
(Einstellung: Modulkonfiguration > Wärmeerzeugertyp > mit EMS).
Das Regelgerät kann mit anderen Slave-Regelgeräten (als Erweiterungen
oder Unterstationen) im Regelgeräteverbund (BUS-Verbund) kommuni-
zieren.
Die Zubringer-Funktionen für Slave-Regelgeräte können in diesem Regel-
gerät über die Funktionsmodule FM-MM/MW realisiert werden.
Zubringerfunktion: Ansteuerung einer Pumpe (Zubringerpumpe) und/
oder eines Stellgliedes zur Versorgung einer Unterstation.
• Master-Regelgerät als Unterstation
(Einstellung: Modulkonfiguration > Wärmeerzeugertyp > als Unter-
station).
Das Regelgerät kann nur Verbraucher (keine Wärmeerzeuger) ansteu-
ern. Es kann mit anderen Slave-Regelgeräten (als Erweiterungen oder
Unterstationen) im Regelgeräteverbund (BUS-Verbund) kommunizie-
ren.
Die Zubringer-Funktionen können in diesem Regelgerät über das Zentral-
modul realisiert werden. Über die Anschlussklemme BR Mod kann der
höchste Temperatur-Sollwert aller im Regelgeräte-Verbund vorhande-
nen Verbraucher als 0...10-V-Signal ausgegeben werden.
Zubringerfunktion: Ansteuerung einer Pumpe (Zubringerpumpe) und/
oder eines Stellgliedes zur Versorgung einer Unterstation.
Slave-Regelgerät (Adresse 1...15)
• Ein Slave-Regelgerät ist immer einem Master-Regelgerät untergeord-
net. Die Einstellung eines Slave-Regelgerätes ist den Adressen 1...15
zugeordnet.
• Slave-Regelgerät als Folgekessel-Regler in einer Kaskade
(Einstellung: Modulkonfiguration > Wärmeerzeugertyp >
0010008708-001
mit Anbaubrenner oder > mit EMS)
Das Regelgerät kann sowohl einen Kessel als auch Verbraucher ansteu-
ern. Es kommuniziert mit dem Master-Regelgerät (Adresse „0") im Re-
gelgeräte-Verbund (BUS-Verbund).
• Slave-Regelgerät als Erweiterung
(Einstellung: Modulkonfiguration > Wärmeerzeugertyp >
ohne Brenner)
Das Regelgerät kann nur Verbraucher (keine Wärmeerzeuger)
ansteuern. Es kommuniziert mit dem Master-Regelgerät (Adresse „0")
im Regelgeräteverbund (BUS-Verbund).
Die Zubringer-Funktionen stehen in diesem Regelgerät nicht zur Verfü-
gung, können jedoch über das Master-Regelgerät realisiert werden.
• Slave-Regelgerät als Unterstation
(Einstellung: Modulkonfiguration > Wärmeerzeugertyp >
als Unterstation)
Das Regelgerät kann nur Verbraucher (keine Wärmeerzeuger)
ansteuern. Es kommuniziert mit dem Master-Regelgerät (Adresse „0")
im Regelgeräte-Verbund (BUS-Verbund). Die Zubringer-Funktionen
können in diesem Regelgerät über das Zentralmodul realisiert werden.
Informationen zum Hauptmenü Modulkonfiguration
49
