Dübel K6x5 / KDM

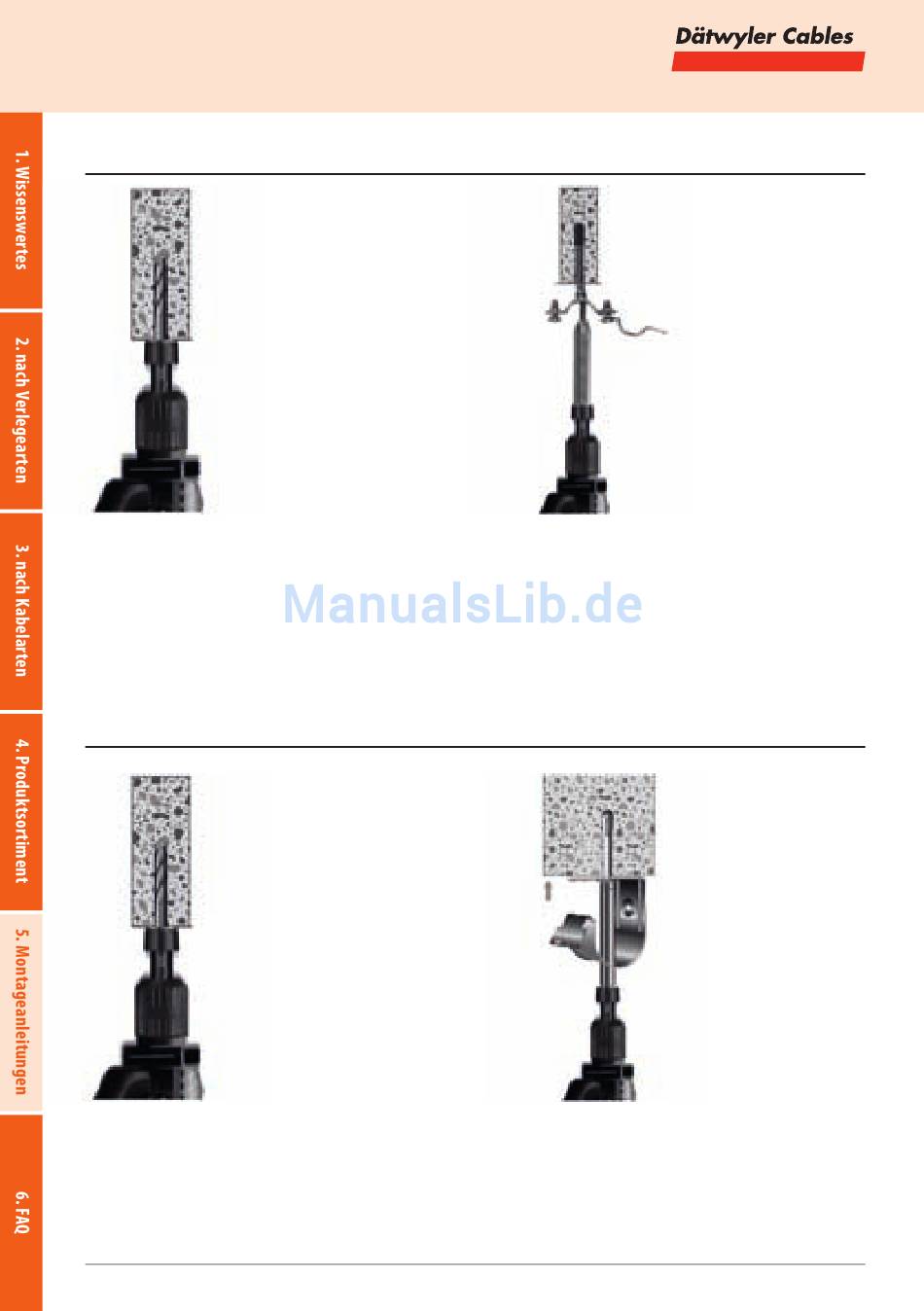

Montageanleitung
Montageanleitung Dübel K6x5 mit Einfachschelle SAS ... D
Bohren
Setztiefe: 32 mm
Bohrer: SDS1
Bohrloch ausblasen.
Vormontierte Schelle und Dübel in das Bohrloch
einsetzen.
Montageanleitung Dübel KDM mit Hermannschelle
Bohren
Setztiefe: 32 mm
Bohrer: SDS1
Bohrloch ausblasen.
Dübel mit Mutter und U-Scheibe durch die Her-
mannschelle hindurch in das Bohrloch einsetzen.
98 | www.daetwyler-cables.com
Einschlagen
Setzwerkzeug „SMu 6-SM" auf
Bohrer „SDS1" stecken.
Mit Schlagkraft des Bohrhammers
Dübel eintreiben
Einschlagen
Setzwerkzeug „SWM-SM 50" auf
Bohrer „SDS1" stecken.
Mit Schlagkraft des Bohrhammers
Dübel eintreiben
