Stahlpanzerrohr - Datwyler Cables pyrofil Handbuch

Stahlpanzerrohr

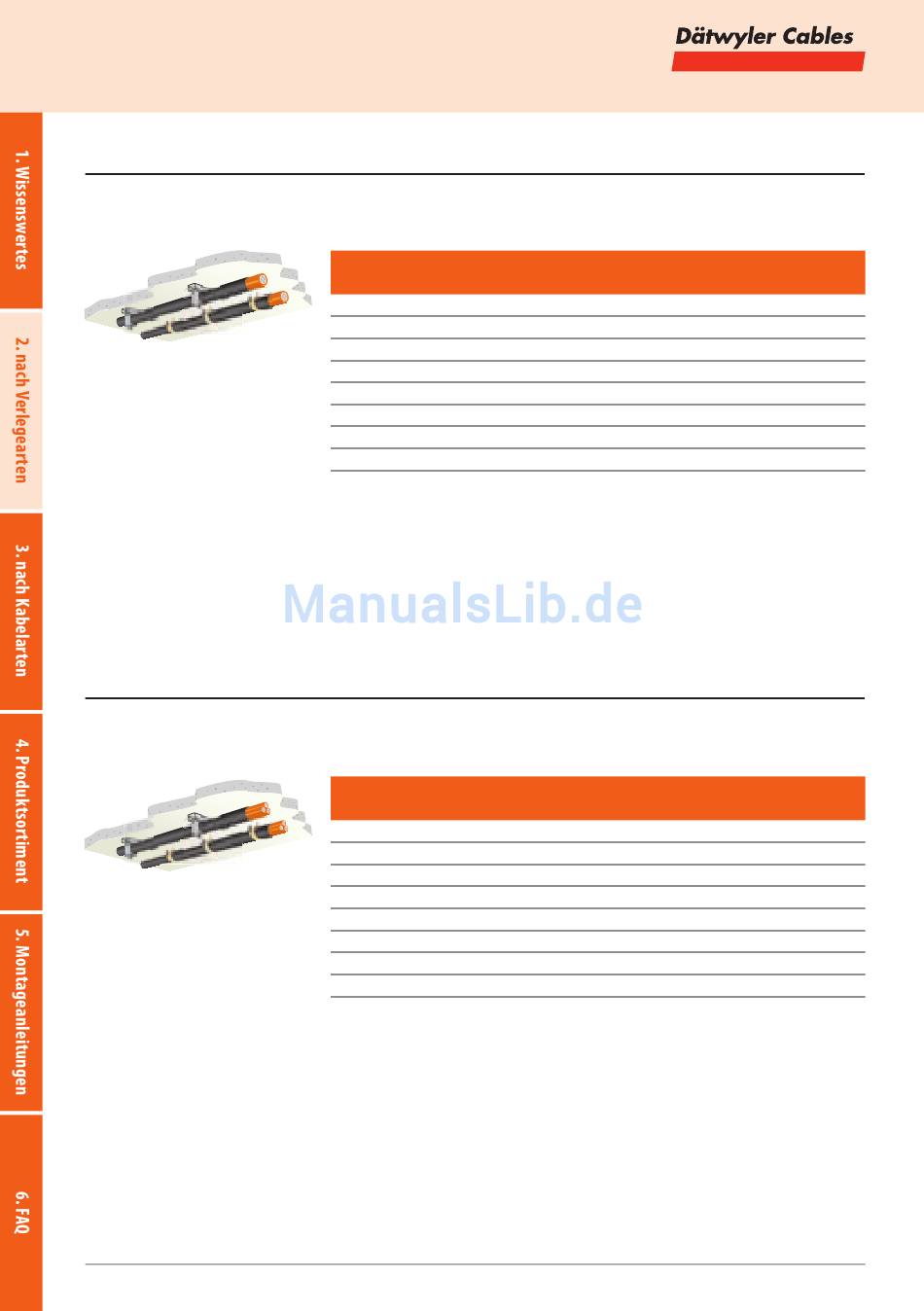

Einzelverlegung im Staparohr mit Einfach-/ Bügelschelle ohne Langwanne
Typ Stapa DN...M mit Einfachschellen SAS / TSD oder Bügelschelle B...D
für horizontale Wand- und Deckenmontage
Max. unbefestigte Leitungslänge
zwischen den Rohrenden: ≤ 600 mm
Bündelverlegung im Staparohr mit Einfach-/ Bügelschelle ohne Langwanne
Typ Stapa DN...M mit Einfachschellen SAS / TSD oder Bügelschelle B...D
für horizontale Wand- und Deckenmontage
Max. unbefestigte Leitungslänge
zwischen den Rohrenden: ≤ 1.200 mm
24 | www.daetwyler-cables.com
(≤ M63; Füllfaktor ≤ 60 %)
Dätwyler Abstand
pyrofil® Keram (mm)
FE180/E30-E60
(N)HXH 1.200
(N)HXH CL 1.200
FE180/E30-E90
JE-H(ST)H...Bd 1.200
JE-H(ST)HRH...Bd 1.200
* Für JE-H(ST)H...Bd FE180/E30L in gleicher Weise für E30 klassifiziert.
(≤ M63; Füllfaktor ≤ 60 %)
Dätwyler Abstand
pyrofil® Keram (mm)
FE180/E30-E60
(N)HXH 1.200
(N)HXH CL 1.200
FE180/E30-E90
JE-H(ST)H...Bd 1.200
JE-H(ST)HRH...Bd 1.200
* Für JE-H(ST)H...Bd FE180/E30L in gleicher Weise für E30 klassifiziert.
Funktions-
erhalt Hinweis
E30 keine Einschränkung
E30 keine Einschränkung
E30-E60 *
E30-E60
Funktions-
erhalt Hinweis
max. Belastbarkeit 2,5 kg/m
E30
E30
max. Belastbarkeit 2,5 kg/m
E30-E60 *
E30-E60
