SAS
Montageanleitung

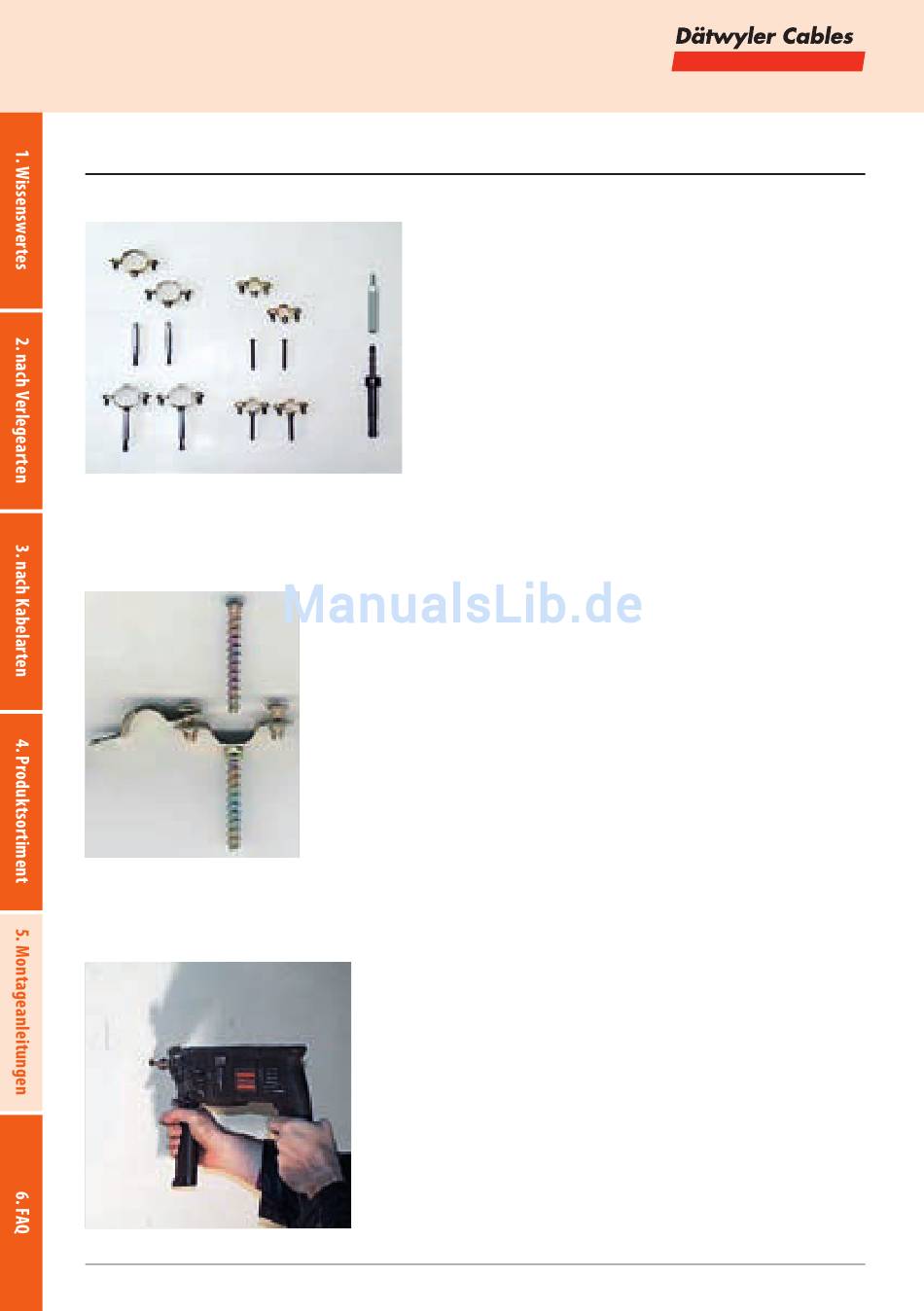

SAS Einfachschelle

82 | www.daetwyler-cables.com
Zur Montage der Dätwyler pyrosys® SAS Schellen an
Beton können pyrosys® Dübel K6x5 benutzt werden.
Werkzeuge: Bohrhammer. pyrosys® Bundbohrer SDS 1,
pyrosys® Setzwerkzeug Smu 6 SM
Zur Montage der Dätwyler pyrosys® SAS Schellen an
Beton, Kalksandstein oder Vollziegel können pyrosys®
Montageschrauben HMS 5/40 benutzt werden.
Werkzeuge: Bohrmaschine mit 4 mm Beton- /
Steinbohrer und Schrauber mit T-Drive "T20"
Befestigung mit pyrosys® Montageschraube HMS 5/40
Die Montageschraube wird in die Schelle gesteckt.
Der Schraubenkopf ist so geformt, dass er nicht in das eingelegte
Kabel drücken kann. (Ab Schellengröße SAS8)
Befestigung mit pyrosys® Dübel K6x5
Das Befestigungsloch für den pyrosys® Dübel K6x5 wird mit
dem Bundbohrer SDS1 automatisch, auf die Setztiefe von exakt
32 mm gebohrt. Dazu ist bis zum Anschlag des Bohrers zu
bohren. (siehe auch Montageanleitung Dübel K6x5 Seite 98)
Befestigung mit pyrosys® Montageschraube HMS 5/40
Bohrlochdurchmesser 4,0 mm. Die Bohrlochtiefe beträgt mind.
40 mm. (siehe auch Montageanleitung Montageschraube
HMS Seite 100)
Bohrlöcher sind mit einem Ausbläser zu reinigen.
