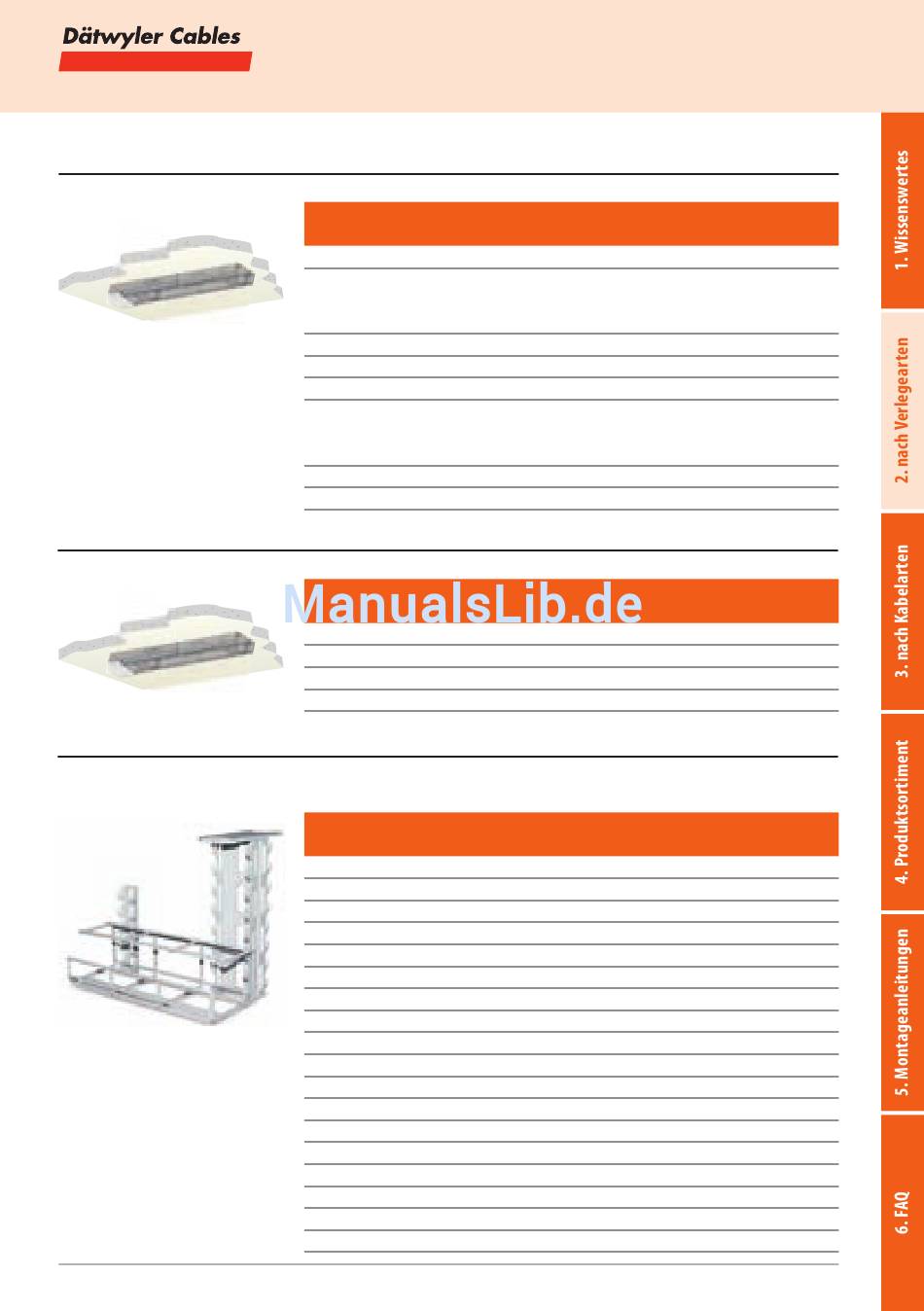

Leitungsschutzkanal / Gitterkanal - Datwyler Cables pyrofil Handbuch

Bündelverlegung im Leitungsschutzkanal (LLK 60.100 + Haltestege LHS 100)
für horizontale Wand- und Deckenmontage
Bündelverlegung im Leitungsschutzkanal (LLK 26.030)
für horizontale Wand- und Deckenmontage
Bündelverlegung in Gitter-Kanal
Lanz Oensingen AG CH, G-Kanal mit G-Stiel oder Hakenschiene
für horizontale Wand- und Deckenmontage
* Für JE-H(ST)H...Bd FE180/
E30L in gleicher Weise für
E30 klassifiziert.

Leitungsschutzkanal / Gitterkanal

Dätwyler
pyrofil® Keram
FE180/E30-E60
(N)HXH
(N)HXH CL
FE180/E30-E90
JE-H(ST)H...Bd
JE-H(ST)HRH...Bd 500
Dätwyler
pyrofil® Keram
FE180/E30-E90
JE-H(ST)H...Bd
JE-H(ST)HRH...Bd 500
Dätwyler
pyrofil® Keram
FE180/E30-E60
(N)HXH
(N)HXCH
(N)HXH CL
FE180/E30-E90
JE-H(ST)H...Bd
JE-H(ST)HRH...Bd 1.250
FE180/E30-E60
(N)HXH
(N)HXCH
(N)HXH CL
FE180/E30-E90
JE-H(ST)H...Bd
JE-H(ST)HRH...Bd 1.250
Abstand Funktions-
(mm) erhalt Hinweis
max. Belastung
3,1 kg/m Deckenmontage;
7 kg/m Wandmontage
500 E30 von 1,5 mm2 bis 16 mm2
500 E30 von 1,5 mm2 bis 16 mm2
max. Belastung
3,1 kg/m Deckenmontage;
7 kg/m Wandmontage
500 E30 *
E30
Abstand Funktions-
(mm) erhalt Hinweis
max. Belastung 0,3 kg/m
500 E30 *
E30-E60
Abstand Funktions-
(mm) erhalt Hinweis
G-... ≤ 50x75 mm ≤ 3 kg/m
1.250 E30 von 1,5mm2 bis 16mm2
1.250 E30 von 1,5mm2 bis 16mm2
1.250 E30 von 1,5mm2 bis 16mm2
G-... ≤ 50x75 mm ≤ 3 kg/m
1.250 E30 *
E30-E60
G-... ≤ 75x100 mm ≤ 7,5 kg/m
1.250 E30 keine Einschränkung
1.250 E30 keine Einschränkung
1.250 E30 keine Einschränkung
G-... ≤ 75x100 mm ≤ 7,5 kg/m
1.250 E30 *
E30-E60
