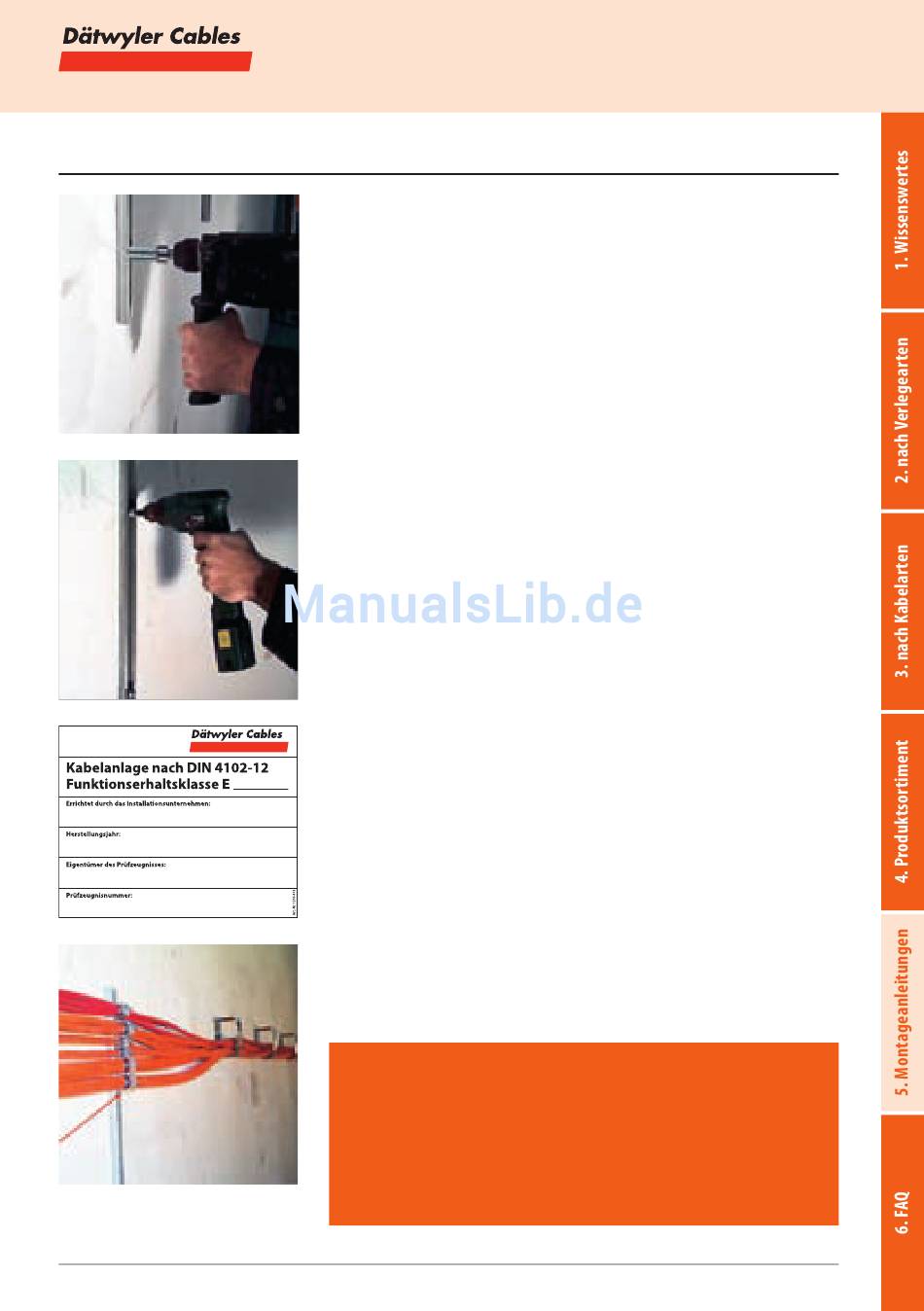

Befestigung mit pyrosys® Dübel KDM
Zur Montage wird das Setzwerkzeug pyrosys® SWM-SM oder
SWM-SM 50* verwendet. Der pyrosys® Dübel KDM wird durch
die Schiene hindurch in das Bohrloch gesteckt. Die vormon-
tierte Mutter und Unterlegscheibe wird nicht abgeschraubt!
Das Setzwerkzeug wird auf den Bohrer SDS 1 gesteckt. Mittels
Hammerschlag des Bohrhammers wird der Dübel tiefer in das
Bohrloch getrieben und verspreitzt.
(siehe auch Montageanleitung Dübel KDM Seite 99)
*eignet sich auch zur Befestigung der Dätwyler pyrosys®
Hermannschelle
Befestigung mit pyrosys® Montageschraube MMS-P 7,5/45
Einschrauben mit T-Drive"40"
(siehe auch Montageanleitung Montageschraube MMS Seite 101)
Die Kabelanlage muss dauerhaft mit einem Kennzeichnungs-
schild versehen werden.
Bei der horizontalen Kabelbefestigung müssen die Schellen
gegen Abrutschen im Brandfall gesichert werden.
(z.B. mit einer Gleitmuter)
DIN VDE 0100-520 522.6.:
Kabel- und Leitungssysteme (-anlagen) sind so auszuwählen und zu errichten,
daß der Schaden, der durch mechanische Beanspruchung (zum Beispiel durch
Schlag, Eindringen oder Druck) während Errichtung, Nutzung und Instandhaltung
verursacht wird, auf ein Minimum reduziert wird.
DIN VDE 0276 - 604 5.5 Kabelbefestigung:
Schellenabstand bei nichtbewehrten Kabeln Richtwert: 20fache Kabeldurchmesser.
80 cm horizontal bzw. 1,5m vertikal sollten nicht überschritten werden.
Bügelschelle
Montageanleitung
