Montageanleitung
WUM (Wirksame UnterstützungsMaßnahme)
D
e i
W
U
M
i w
d r
ü
b
r e
d
e i
G
e
w
n i
d
e
b
o
z l
e
n
a
90 | www.daetwyler-cables.com

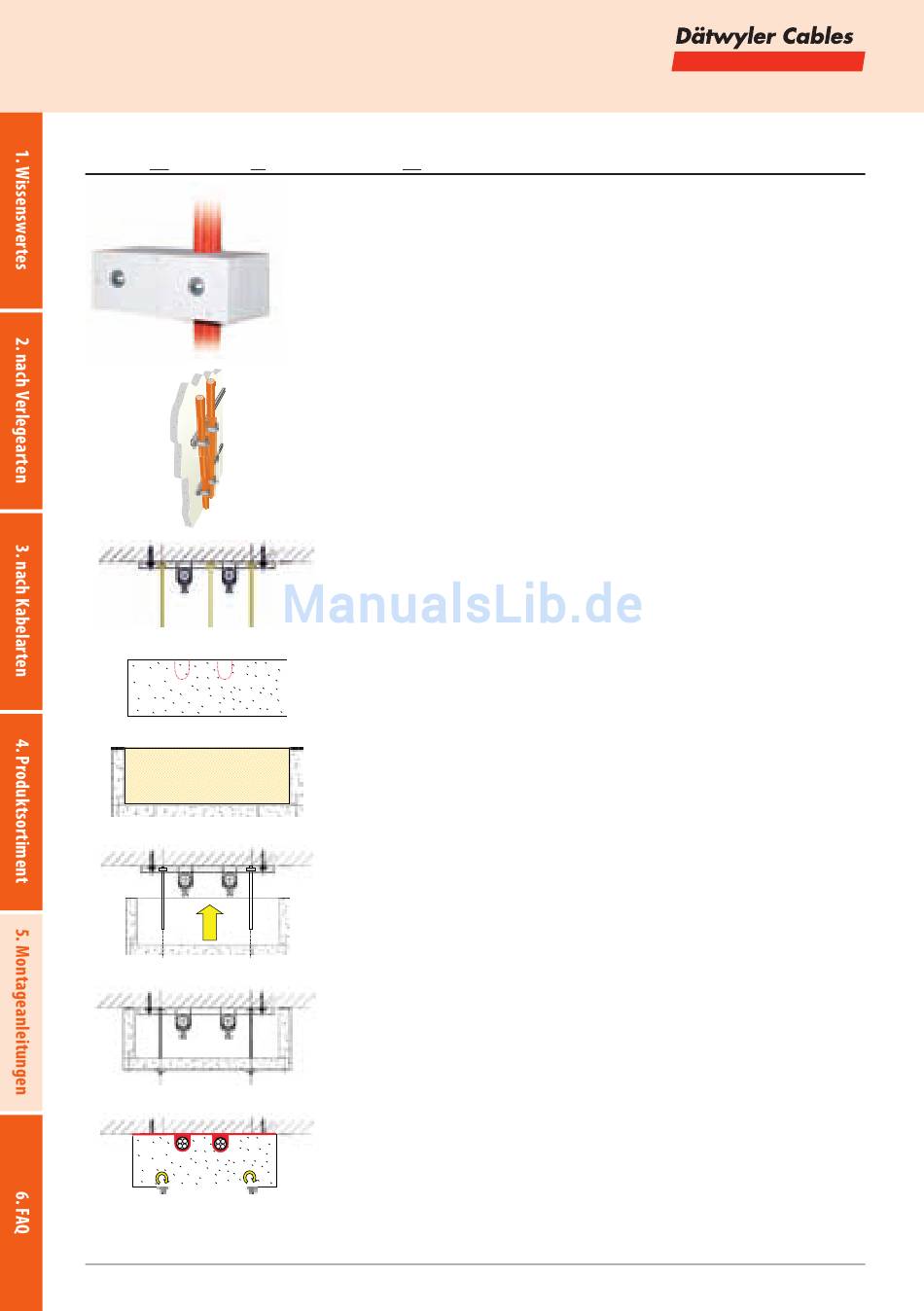

Anwendung
Wirksame Unterstützungsmaßnahme nach DIN 4102-12 bei vertikaler
Verlegung von pyrofil® Sicherheitskabeln mit integriertem Funkti-
onserhalt auf pyrosys-Profilschienen 2970 SLD. Eine mäanderförmige
Kabelverlegung entfällt bei Einsatz der pyrosys®WUM im Abstand
von bis zu 3,5 m.
1. Eine Steigetrasse bestehend aus Dätwyler pyrosys®C-Profilschiene
2970/2 SLD ist mit Dätwyler pyrosys®Brandschutzdübel an der Wand
gem. allgemeinen bauaufsichtlichen Prüfzeugnis herzustellen.
2. Dätwyler pyrofil® Sicherheitskabel mit integriertem Funktionserhalt
werden an der Wand mit Dätwyler pyrosys®Bügelschellen B... D auf
Dätwyler C-Profilschiene 2970/2 SLD montiert.
Gewindebolzen werden mittels Gleitmutter im Abstand der vorgese-
henen Bohrungen im WUM an der Dätwyler pyrosys® C-Profilschiene
2970/2 SLD befestigt. (WUM 300 hat nur einen Befestigungspunkt
in der Mitte)
Die Kabeldurchführungen werden aus der WUM
herausgeschnitten ...
... und der Innenraum mit Mineralwolle ausgefüllt
Die WUM wird über die Gewindebolzen aufgestülpt ...
u
g f
e
t s
l ü
t p
. . .
... und mittels Mutter und Unterlegscheibe ca. 2 Umdrehungen
angeschraubt...
Die Kabeleinführungen werden mit Mineralwolle und Dätwyler
pyrosys®Brandschutzspachtel S100 SM-K abgedichtet. Ebenso wird
der Spalt zwischen WUM und Wand mit Brandschutzspachtel S100
SM-K ausgefüllt.
