Niederspannungskabel E90

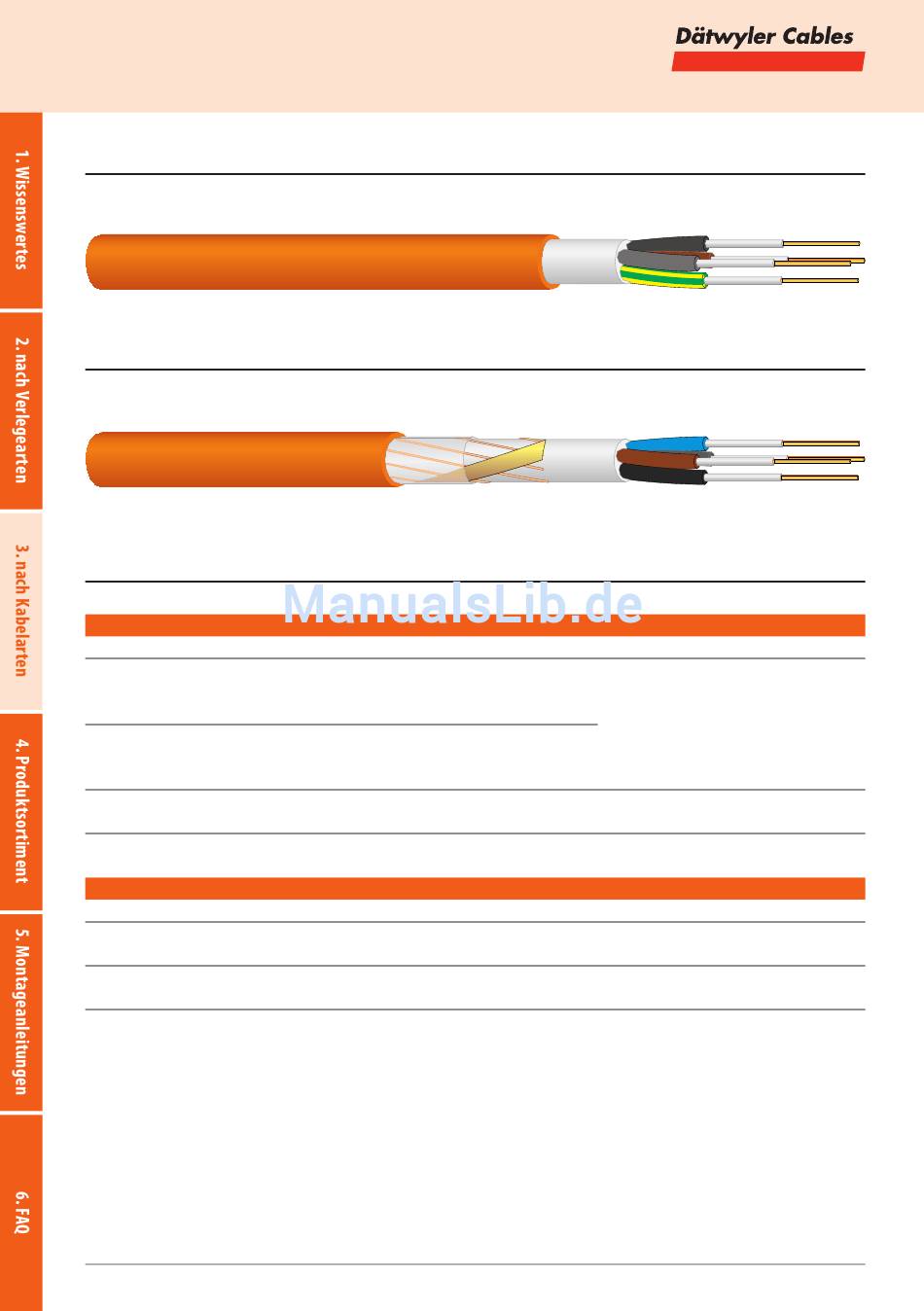

Dätwyler pyrofil® Keram (N)HXH FE180/E90
alle Dimensionen
Dätwyler pyrofil® Keram (N)HXCH FE180/E90
alle Dimensionen
Verlegeabstände
Dätwyler pyrosys® Befestigung
Einfachschelle SAS od. TSD
(auch mit Rohr)
Bügelschelle B...D auf
Profilschiene
(auch mit Rohr)
Unterputz
Dätwyler pyrosys® Befestigung
Hermannschelle S klein
Hermannschelle groß
48 | www.daetwyler-cables.com
Waagrecht Senkrecht
60 cm 60 cm
80 cm 60 cm
≥ 1 Kabel ≥ 1 Kabel
Waagrecht Bemerkung
80 cm max. 3 kg/m
(z.B. bis zu 15 Kabel 3 x 1,5 mm2)
80 cm max. 6 kg/m
(z.B. bis zu 30 Kabel 3 x 1,5 mm2)
Bemerkung
Bündel bis 2,5 kg/m
Im Drehstromverbund
(bei 1 x n mm2) keine
Einschränkungen
Waagerecht auch in
Kupa-Rohr möglich
Mineralische Putzüberdeckung
auf dem Kabel ≥ 15 mm
