pyrosys® Hercules-Haube
Montageanleitung

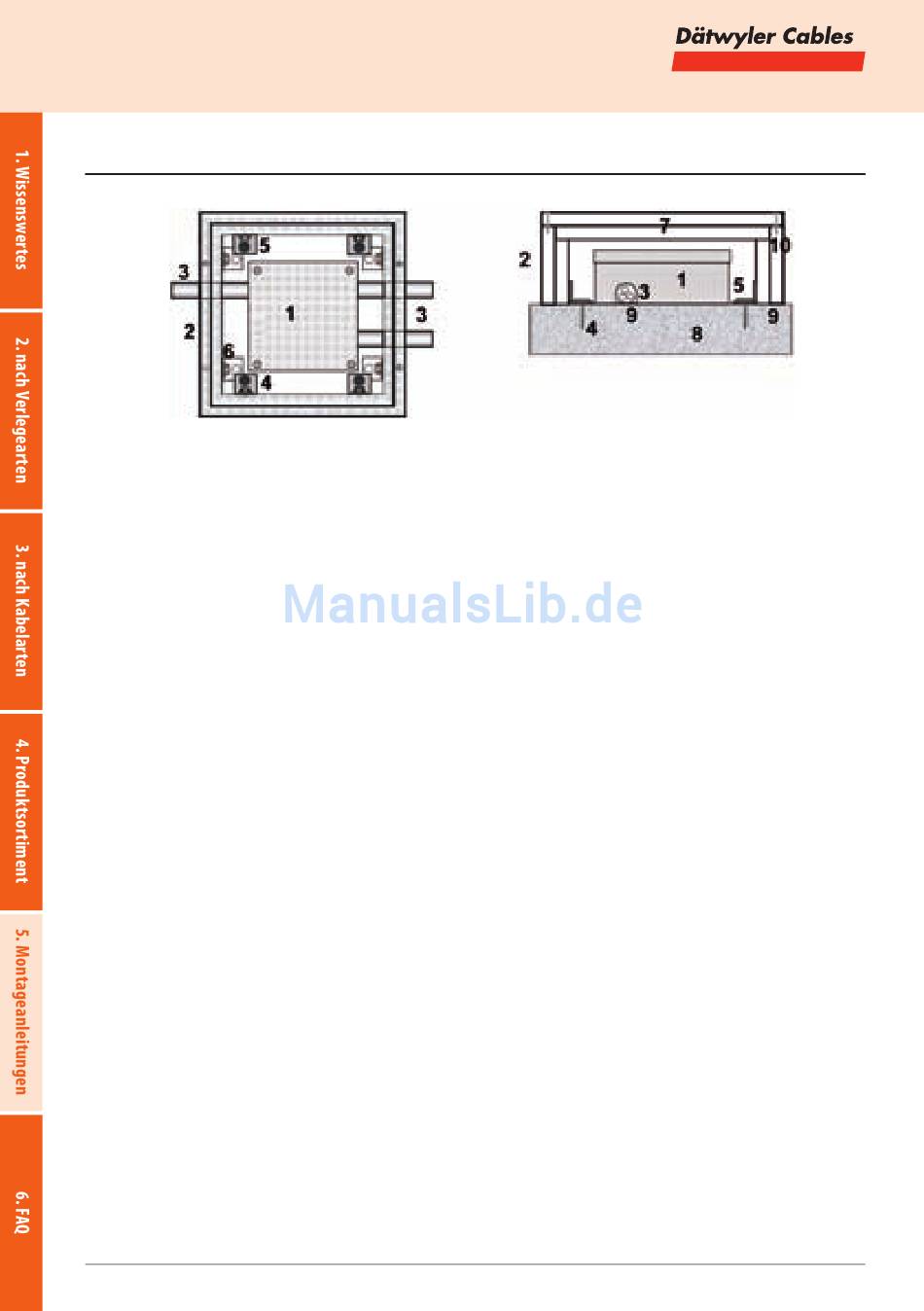

Kabelverbindungen mit der pyrosys® AHD E30-E90 Hercules-Haube
1. Abzweigkasten
2. AHD E30-E90 Hercules-Haube
3. Kabeleinführung
4. Ankerschrauben
5. Befestigungswinkel
1.
Die Kabelverbindung bzw. der Abzweig wird fachgerecht mit einem konventionellen
Abzweigkasten (1.) aus Polycarbonat und mit Klemmen aus Polyamid 6.6 hergestellt.
2.
An der Unterseite der pyrosys® AHD E30-E90 Hercules-Haube (2.) die Aussparungen für die
Kabeleinführungen (3.) herstellen.
3.
Die Dübellöcher zur Befestigung (4.) bohren.
4.
Je nach Platzbedarf können die 4 Befestigungswinkel (5.) entsprechend. an den dafür vorge-
sehenen Ankerbolzen (6.) angeschraubt werden.
5.
Die Montagefläche säubern, den Deckel des pyrosys® AHD E30-E90 Hercules-Haube (7.)
abnehmen und das Gehäuse mittels zugehöriger Ankerschrauben (4.) so befestigen, dass
ein Spalt von ca. 5mm zwischen Gehäuse (2.) und Wand (8.) entsteht. Diesen Spalt und die
Kabeleinführungen mit Brandschutzspachtel pyroplast-S 100 SM-K (9.) ausfüllen. Danach
das Gehäuse mit den Ankerschrauben (4.) fest verschrauben. Den herausquellenden Brand-
schutzspachtel verstreichen bzw. glätten. (der Spachtel ist während der Verarbeitungszeit mit
Wasser abwaschbar bzw. verdünnbar)
6.
Deckel der pyrosys® AHD E30-E90 Hercules-Haube (7.) mittels zugehöriger Deckelschrauben
(10.) schließen. (Deckel nicht mit Brandschutzspachtel abdichten!)
Hinweis: Der Abstand zwischen den Seitenwänden des pyrosys® AHD E30-E90 Hercules-Haube
und dem Abzweigkasten muß mindestens 35 mm und zwischen den Deckeln mindestens 10 mm
betragen.
94 | www.daetwyler-cables.com
6. Ankerbolzen
7. Deckel
8. Wand
9. Brandschutzspachtel
10. Deckelschraube
