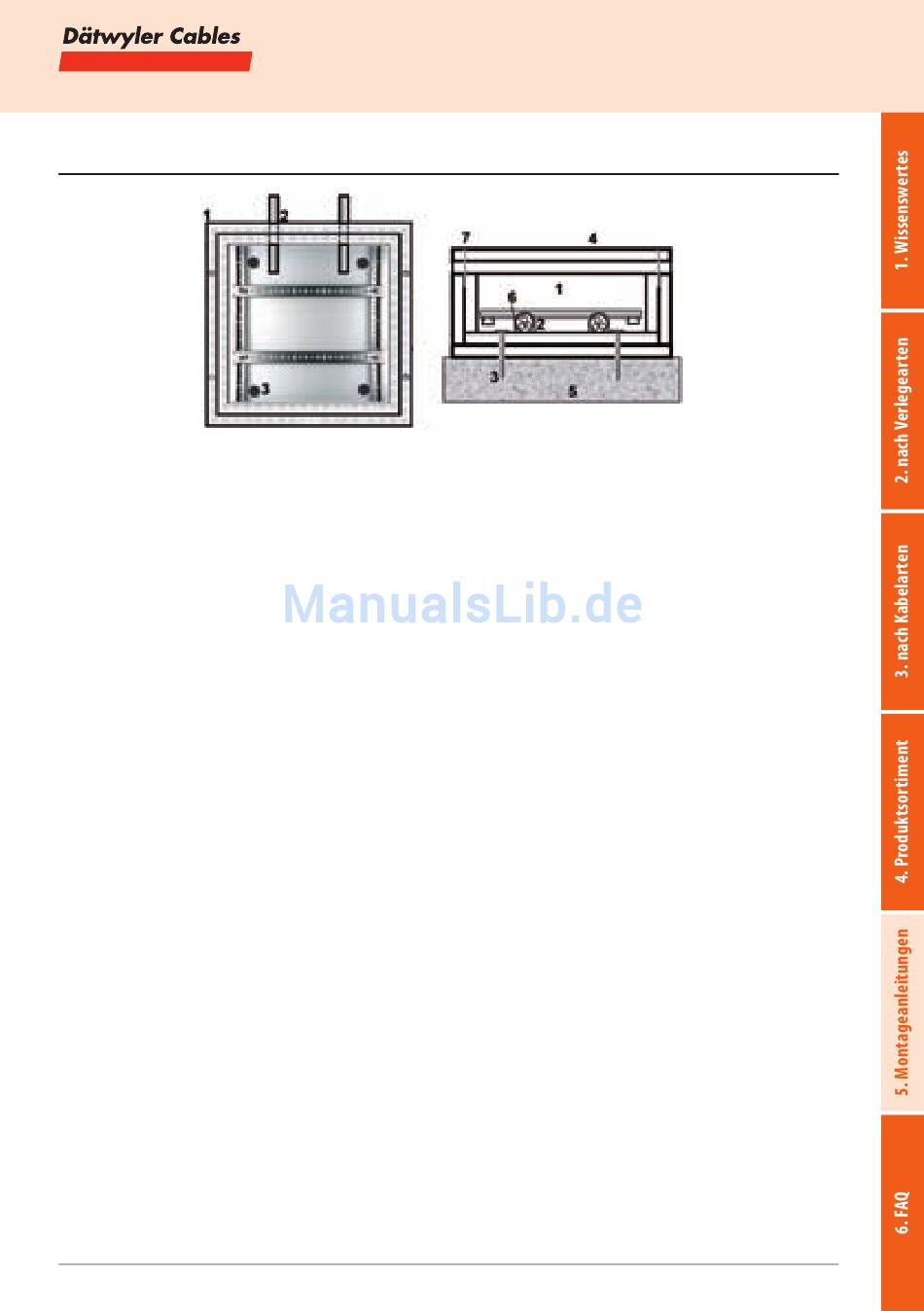

Kabelverbindungen mit dem pyrosys® AHD E30-E90 Hercules-Klemmkasten
1. AHD E30-E90 Hercules-Klemmkasten
2. Kabeleinführung
3. Ankerschrauben
4. Deckel
1.
Die Dübellöcher für die Ankerschrauben (3.) zur Befestigung mit bohren.
2.
Die Montagefläche säubern, den Deckel des pyrosys® AHD E30-E90 Hercules-Klemmkasten
(4.) abnehmen und das Gehäuse mittels zugehöriger Ankerschrauben (4.) befestigen
3.
Die Kabeleinführungen entsprechend der Kabeldurchmesser in das Gehäuse bohren.
4.
Nach dem Einführen der Kabel den Spalt mit Brandschutzspachtel pyroplast-S 100 SM-K (6.)
dicht über die gesamte Materialstärke der Gehäusewandausfüllen. Den herausquellenden
Brandschutzspachtel verstreichen bzw. glätten. (der Spachtel ist während der Verarbeitungs-
zeit mit Wasser abwaschbar bzw. verdünnbar)
5.
Normtragschiene mit handelsüblichen Klemmen bzw. LSA+ Leisten bestücken und Lei-
tungen verdrahten.
6.
Kabeleinführungen (2.) bezüglich Abdichtung mit Brandschutzspachtel (6.) kontrollieren und
ggf. nacharbeiten.
7.
Deckel der pyrosys® AHD E30-E90 Hercules-Klemmkasten (4.) mittels zugehöriger Deckel-
schrauben (7.) schließen. (Deckel nicht mit Brandschutzspachtel abdichten!)
pyrosys® Hercules-Klemmkasten
Montageanleitung
5. Wand
6. Brandschutzspachtel
7. Deckelschraube
www.daetwyler-cables.com | 95
