Querschnittsermittlung
5.3.3 Brandbedingungen / Funktionserhaltsfall E90
Die DIN VDE gibt für die Gerätehersteller einen Spannungsfall bis 10% vor. Daher kann der Spannungsfall unter Brandbedingungen
höher gewählt werden. Wichtig ist im Brandfall nur, dass die angeschlossenen Verbraucher noch Funktionieren. Eine Verdopplung des
Spannungsfalls halbiert den Querschnitt!
Daher kann es in vielen Fällen hilfreich sein, mit einem höheren Spannungsfall zu rechnen.
Selbst bei einer unglücklichen Leitungskonfiguration ist ein Spannungsfall von 4,5% oftmals ausreichend.
Ebenso basiert die Spannungsfallberechnung auf einem Leitfähigkeitswert von χ = 56 bei einer Temperatur von 30 °C.
Reduktionsfaktoren bezüglich Verlegeart, Häufung oder erhöhten Umgebungstemperaturen sind für den Brandfall nicht
ausschlaggebend.
Daher für die Brandbedingungen bitte nicht einfach den bei 3 % ermittelten theoretischen Querschnitt mit dem Faktor aus Tabelle 5.2
multiplizieren! Sondern den Spannungsfall unter Berücksichtigung der Parameter für die Brandbedingungen neu berechnen.
Setzt man einen höheren Spannungsfall (z.B. 4,5%) ein und berücksichtigt die Leitfähigkeit des Kupfers bei 20 °C (χ = 58) ergibt sich
folgende Rechnung:

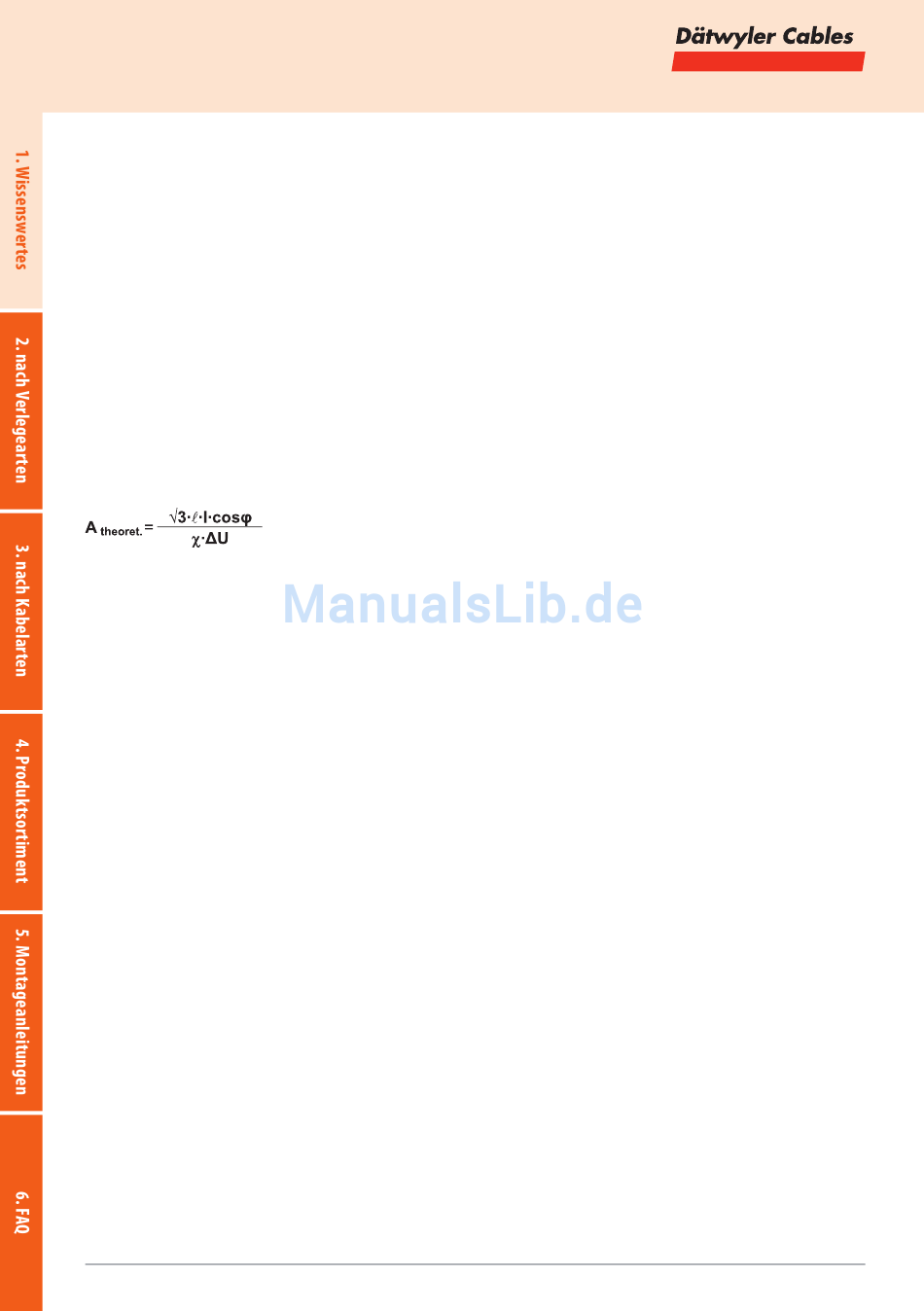

A theoret. = 5,39 mm2
Bei 3 gleich großen Brandabschnitten lautet der Faktor = 2,34. Das entspricht einem Verhältnis von 60:40.
A E90 = 5,39 mm2 · 2,34 = 12,62 mm2.
Einzusetzen wäre ein verfügbarer Querschnitt von A = 16 mm2.
Es ist ersichtlich, dass oftmals der für normale Betriebsbedingungen ermittelte Querschnitt auch für den Funktionserhalt im
Brandfall ausreicht.
5.3.4 Beispiele zur Querschnittsermittlung über den Spannungsfall
Beispiel wie vor:
Drehstrommotor 15 kW, Ib = 25 A, cos φ = 0,87
U = 400 V
ΔU = 12 V (entspr. 3% Spannungsfall)
χ = 56 (elektrische Leitfähigkeit für Kupfer 30°C)
Häufung zu 4 Kabeln auf Kabelrinne „Einlagig" = Reduktionsfaktor „0,79" gemäß DIN VDE 0298-4
ΔU = 18 V (entspr. 4,5% Spannungsfall für den Brandfall)
χ = 58 (elektrische Leitfähigkeit für Kupfer 20°C) Basis für den Brandfall
Reduktionsfaktor ist für den Brandfall nicht erforderlich.
