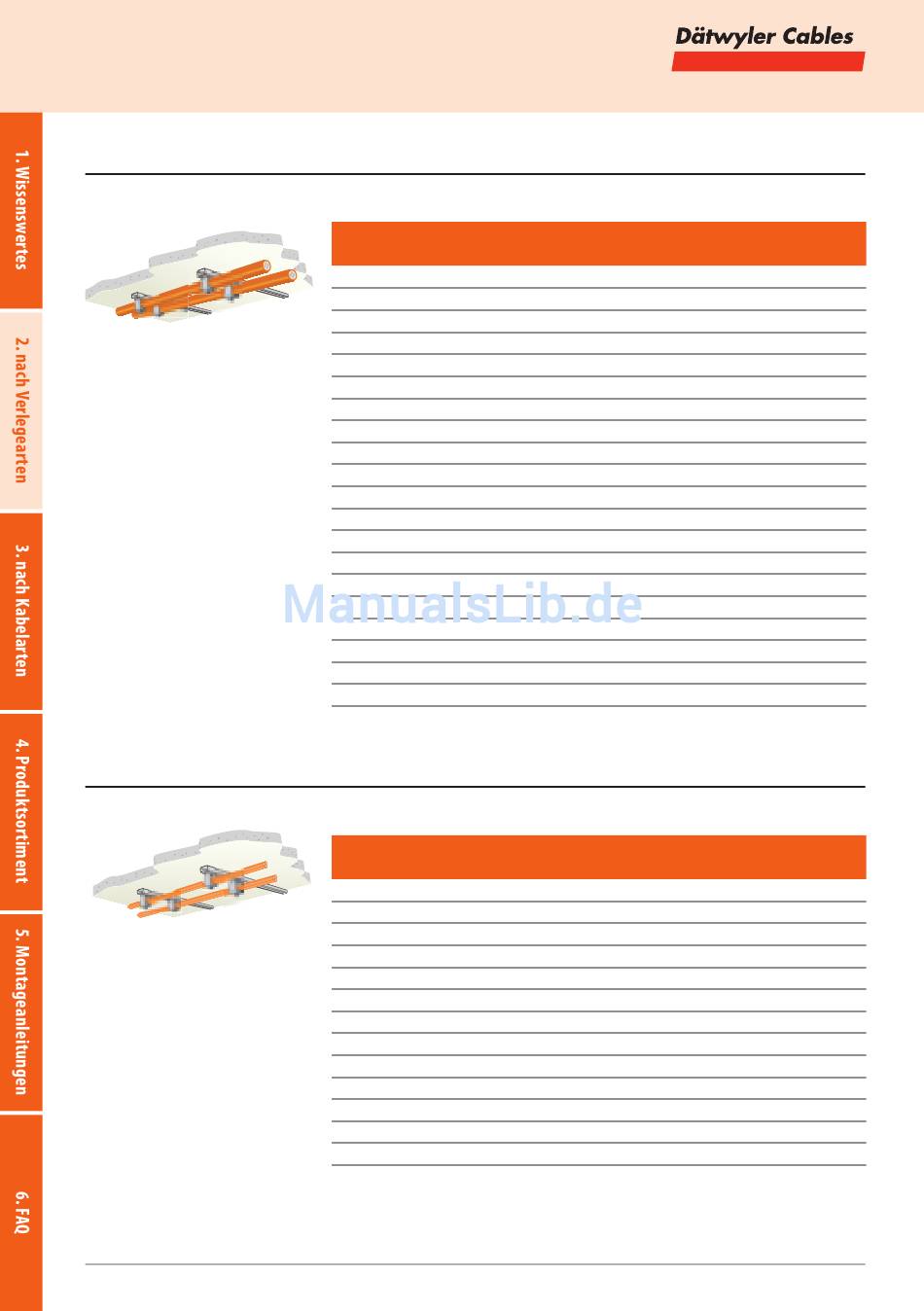

Bügelschelle
Einzelverlegung mit Bügelschelle ohne Langwanne Typ B ...D
für horizontale Wand- und Deckenmontage
Es können auch Bügelschellen mit
Langwannen verwendet werden.
Bündelverlegung Bügelschelle Typ B ...D
für horizontale Wand- und Deckenmontage
1) Verlegung von Einzeladerkabel im
Drehstromverbund ohne Gewichts-
beschränkung.
Es können auch Bügelschellen mit
Langwannen verwendet werden.
20 | www.daetwyler-cables.com
Dätwyler Abstand
pyrofil® Keram (mm)
FE180/E30-E60
(N)HXH 1.200
(N)HXH 600
(N)HXCH 800
(N)HXCH 600
(N)HXH CL 1.200
FE180/E90
(N)HXH 800
(N)HXCH 800
FE180/E30-E90
JE-H(ST)H...Bd 800
JE-H(ST)HRH...Bd 800
Glasfaserkabel Optofil-Safety
ZGGFR 600
wbGGFR 600
* Für JE-H(ST)H...Bd FE180/E30L in gleicher Weise für E30 klassifiziert.
Dätwyler Abstand
pyrofil® Keram (mm)
FE180/E30-E60
(N)HXH 1.200
(N)HXCH 800
(N)HXH CL 1.200
FE180/E90
(N)HXH 800
(N)HXCH 800
FE180/E30-E90
JE-H(ST)H...Bd 800
JE-H(ST)HRH...Bd 800
* Für JE-H(ST)H...Bd FE180/E30L in gleicher Weise für E30 klassifiziert.
Funktions-
erhalt Hinweis
E30
E60 von 1,5 mm2 bis 16 mm2
E30
E60 von 1,5 mm2 bis 16 mm2
E30
E90
E90
E90 (1.200 mm E30-E60) *
E90 (1.200 mm E30-E60)
30 Minuten 2-12 Fasern
30 Minuten 24-60 Fasern
Funktions-
erhalt Hinweis
max. Belastbarkeit 2,5 kg/m
1)
E30
E30
E30
max. Belastbarkeit 2,5 kg/m
1)
E90
E90
max. Belastbarkeit 2,5 kg/m
E90 (1.200 mm E30-E60) *
E90 (1.200 mm E30-E60)
