Datwyler Cables pyrofil Handbuch Seite 44

Niederspannungskabel E30-E60

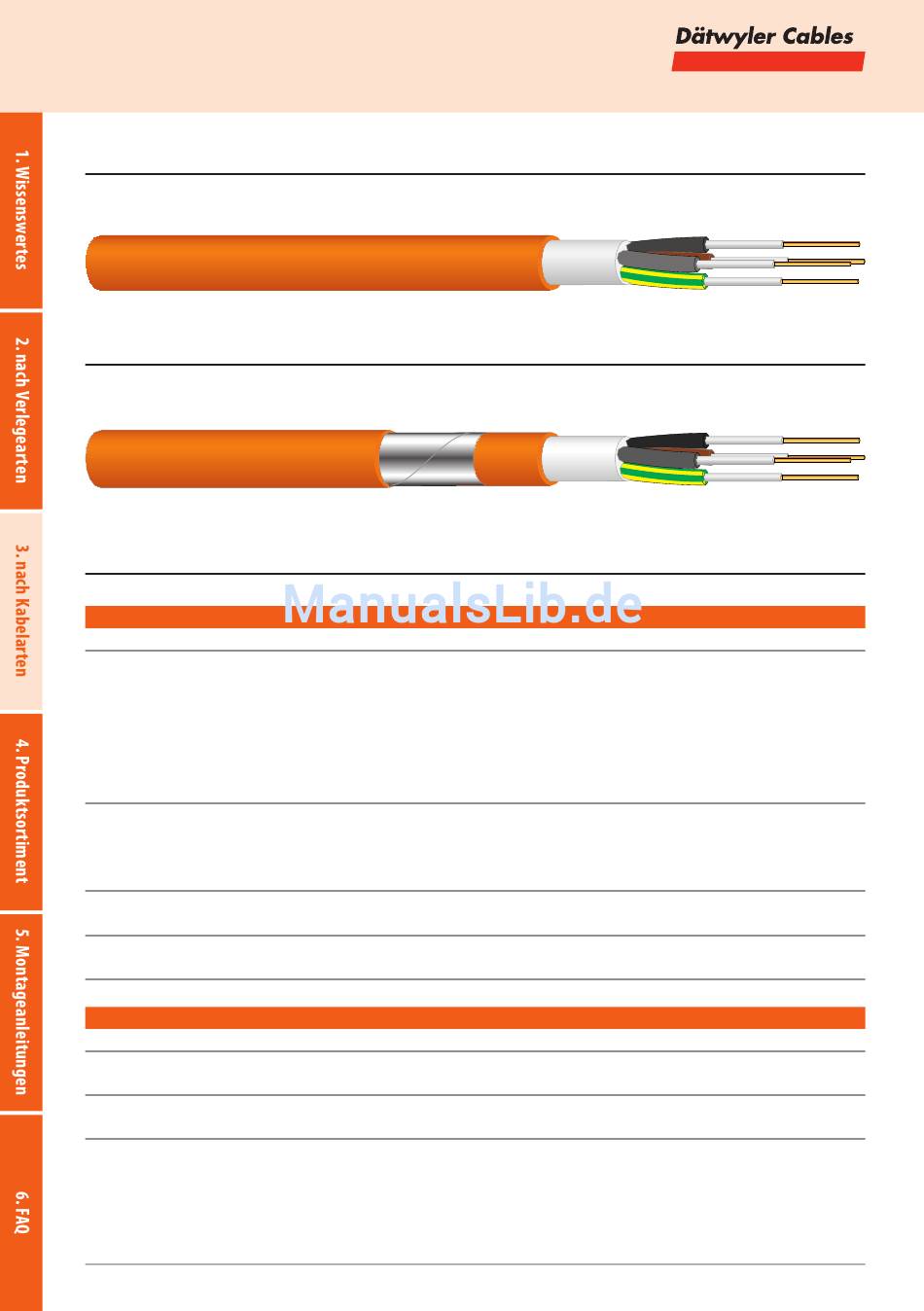

Dätwyler pyrofil® Keram (N)HXH FE180/E30-E60
alle Dimensionen
Dätwyler pyrofil® Keram (N)HXH CL FE180/E30-E60
alle Dimensionen
Verlegeabstände
Dätwyler pyrosys® Befestigung
Einfachschelle SAS / TSD
Bügelschelle B...D auf
Profilschiene
(auch mit Rohr)
Einfachschelle SAS / TSD
Bügelschelle B...D auf
Profilschiene
(auch mit Rohr)
Unterputz
Unterputz
Dätwyler pyrosys® Befestigung
Hermannschelle S klein
Hermannschelle groß
44 | www.daetwyler-cables.com
Waagrecht Senkrecht
E30 1,2 m E30 1,2 m
E60 60 cm E60 60 cm
E30 Mineralische Putzüberdeckung auf dem Kabel ≥ 15 mm,
Sammelverlegung nebeneinander
E60 Mineralische Putzüberdeckung auf dem Kabel ≥ 15 mm,
von 1,5 mm2 bis 16mm2
Waagrecht Bemerkung
E30 - E60 max. 3 kg/m
80 cm (z.B. bis zu 15 Kabel 3 x 1,5 mm2)
E30 - E60 max. 6 kg/m
80 cm (z.B. bis zu 30 Kabel 3 x 1,5 mm2)
Bemerkung
Bündel bis 2,5 kg/m
Im Drehstromverbund
(bei 1 x n mm2) keine
Einschränkungen
Waagerecht auch in
Kupa-, oder Alu-Rohr
möglich
von 1,5 mm2 bis 16 mm2
